专利号: 2019112610059
申请人: 东阳市空想智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

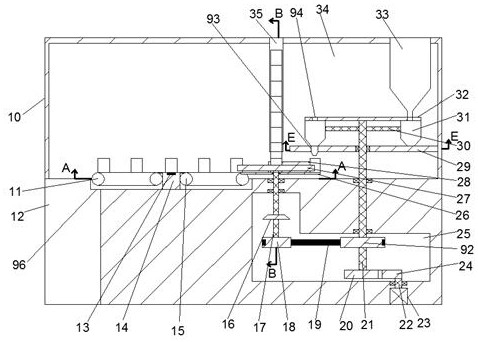

1.一种罐装糖果包装装置,包括主体,所述主体内设有第一传动腔,所述主体底部固定安装有第一电机,所述第一传动腔下端面转动安装有与第一电机动力连接的第一驱动轴,所述第一驱动轴上端固定安装有单齿轮,所述第一传动腔上端面转动安装有向两端延伸的第一转动轴,所述第一传动腔内设有与第一转动轴底端固定连接且与单齿轮啮合的第一齿轮的以及位于第一齿轮上侧的第一皮带轮,所述第一传动腔上侧设有工作腔,所述工作腔内设有与第一转动轴转动连接的第一平台,所述第一平台左部设有第一通孔,所述工作腔上端面固定安装有进料桶,所述工作腔内设有与第一转动轴固定连接的六根连杆,所述连杆外侧固定安装有六个分料桶,所述第一转动轴顶部固定安装有与分料桶固定连接的桶盖,所述桶盖上设置有位于六个分料桶顶部的六个第二通孔,所述进料桶底部与第二通孔相通,所述第一传动腔上端面的转动设有位于第一转动轴左侧的向上下两端延伸的第二转动轴,所述第二转动轴下端设有与第一皮带轮通过第一皮带连接的第二皮带轮,所述第二转动轴上固定安装有位于第二皮带轮上侧的第一锥齿轮,所述第一传动腔还设有加盖组件,所述工作腔内设有与第二转动轴上端固定安装的转盘,以及位于转盘下端且与第二转动轴转动安装的第二平台,所述第二平台外侧设有安全围板,所述转盘上设有进罐口、加料口、加盖口、传送口,所述进罐口上侧设有与主体上端固定连接的进罐管,所述加盖口上侧设有与主体上端滑动连接的进盖管,所述第一传动腔左侧设有检测组件;所述加盖组件包括与第一传动腔左端面转动安转的第三转动轴,所述第三转动轴右端固定安装有与第一锥齿轮啮合的第二锥齿轮以及位于第二锥齿轮左侧的第三皮带轮,所述第一传动腔左端面还转动安装有位于第三转动轴前侧的第四转动轴,所述第四转动轴上固定安装有与第三皮带轮通过第二皮带连接的第四皮带轮以及位于第四转动轴右端的第一凸轮,所述第一传动腔上端与工作腔通过连通槽连通所述加盖口内滑动设有L型加盖杆,所述加盖杆下端铰连接有滚轮,所述滚轮与第一凸轮相互接触,所述加盖杆左端设有加盖口且加盖口上端与进盖管固定连接;所述检测组件包括位于转盘左侧的传送腔,所述传送腔内设有第一传送带和位于第一传送带左侧的第二传送带,所述第一传送带和第二传送带,之间设有检测平台,所述检测平台顶部设有重量传感器,所述检测平台后侧设有不合格产品储存箱,所述传送腔左侧设有合格产品储存箱,所述检测平台前侧设有第二传动腔,所述第二传动腔的后端面和上端面设有与工作腔相通的开口,所述第二传动腔上端壁固定安装有第二电机,所述第二电机前、后侧分别设有合格控制组件和不合格控制组件;所述合格控制组件包括与第二电机前端动力连接的第三驱动轴,所述第三驱动轴前端通过第二花键连接有第八转动轴,所述第二花键内设有第二弹簧,所述第八转动轴前端固定连接有第三摩擦块,所述第二传动腔上端面固定安装有位于第二电机前侧的第三固定块,所述第三固定块内转动设有第九转动轴,所述第九转动轴后端固定安装有第四摩擦块,所述第九转动轴上固定安装有第五皮带轮,所述第二传动腔后端面转动安装有位于第九转动轴下端的第十转动轴,所述第十转动轴上固定安装有与第五皮带轮通过第三皮带连接的第六皮带轮,所述第十转动轴前端固定安装有第二凸轮,所述第九转动轴前端固定安装有半圆锥齿轮,所述第二传动腔上端面转动安装有位于第三固定块前侧的花键套筒,所述花键套筒外侧固定安装有可以与半圆锥齿轮啮合的第五锥齿轮以及位于第五锥齿轮下侧可以与半圆锥齿轮啮合的第六锥齿轮,所述花键套筒内安装有L型第二推动杆,所述第二推动杆下端与第二凸轮相互接触;所述不合格控制组件包括与第二电机后端动力连接的第二驱动轴,所述第二驱动轴后端通过第一

花键连接有第五转动轴,所述第一花键内设有第一弹簧,所述第五转动轴后端固定连接有第一摩擦块,所述第二传动腔上端面固定安装有位于第二电机后侧的第一固定块,所述第一固定块内转动设有第六转动轴,所述第六转动轴前端固定安装有第二摩擦块,所述第六转动轴后端固定安装有第三锥齿轮,所述第二传动腔右端面转动安装有第七转动轴,所述第七转动轴左端固定安装有与第三锥齿轮啮合的第四锥齿轮,所述第四锥齿轮左端面设有第一固定点,所述第二传动腔上端固定安装有位于第一固定块后侧的第二固定块,所述第二固定块内滑动设有后端伸出第二传动腔的第一推动杆,所述第一推动杆前端设有第二固定点,所述第一固定点与第二固定点通过连接杆连接且分别于连接杆左右两端铰连接;所述第二传动腔下端壁设有与第二传动腔相通的滑动腔,所述滑动腔内滑动设有U型连接杆,所述U型连接杆后端与第五转动轴转动连接,U型连接杆前端与第八转动轴转动连接,所述滑动腔左、右端面分别设有第一电磁铁、第二电磁铁,所述U型连接杆对应左右端面分别设有第一铁片、第二铁片。
