专利号: 2019112624672
申请人: 嘉兴市玖玛兰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

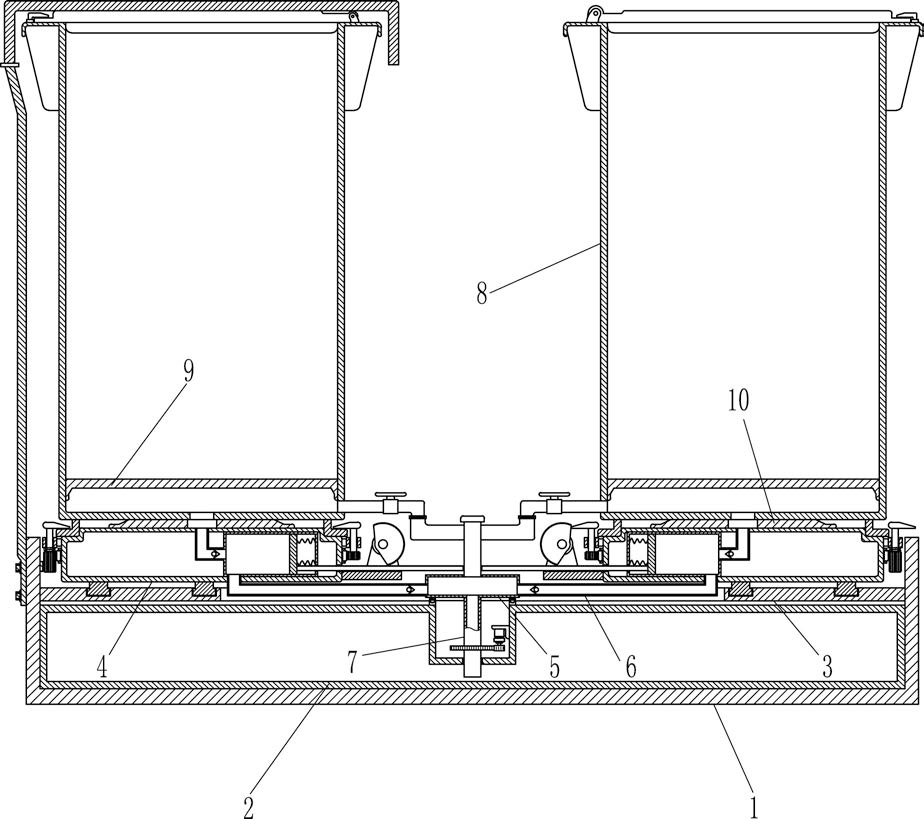

1.一种具有垃圾压缩功能的户外垃圾桶,包括有底座(1)、水箱(2)、环形板(3)、支撑框(4)和圆盘(5),底座(1)内底部设有水箱(2),底座(1)内中部连接有环形板(3),环形板(3)顶部沿周向均匀间隔滑动式设有至少两个支撑框(4),水箱(2)顶部中间转动式设有圆盘(5),其特征是:还包括有单向连接管(6)、进水管(7)、垃圾桶(8)、推板(9)、密封垫(10)、卡杆(11)、推动组件(12)和水回流组件(13),圆盘(5)沿周向均匀间隔连接有与支撑框(4)数量对应的单向连接管(6),单向连接管(6)末端伸入支撑框(4)内,圆盘(5)底部连接有进水管(7),进水管(7)伸入水箱(2)内部,支撑框(4)顶部设有垃圾桶(8),垃圾桶(8)底部中间开有进水口,垃圾桶(8)顶部转动式设有桶盖,垃圾桶(8)内滑动式设有推板(9),支撑框(4)顶部设有用于与垃圾桶(8)密封连接的密封垫(10),支撑框(4)两侧均设有轴套,轴套内转动式设有用于卡住垃圾桶(8)的卡杆(11),支撑框(4)内设有用于推动推板(9)向上的推动组件(12),垃圾桶(8)与圆盘(5)之间设有用于使推板(9)复位的水回流组件(13);推动组件(12)包括有缸体(121)、单向出水管(122)、活塞(123)、直齿条(124)、拉紧弹簧(125)和电动扇形齿轮(126),支撑框(4)内设有缸体(121),单向连接管(6)末端伸入缸体(121)内,缸体(121)远离圆盘(5)的一侧连接有单向出水管(122),单向出水管(122)末端与垃圾桶(8)的进水口相对,缸体(121)内滑动式设有活塞(123),活塞(123)与缸体(121)内壁之间连接有拉紧弹簧(125),活塞(123)靠近圆盘(5)的一侧连接有直齿条(124),直齿条(124)末端穿过缸体(121)与支撑框(4),支撑框(4)靠近圆盘(5)的一侧安装有电动扇形齿轮(126),电动扇形齿轮(126)与直齿条(124)啮合。

2.根据权利要求1所述的一种具有垃圾压缩功能的户外垃圾桶,其特征是:水回流组件(13)包括有排水插管(131)、排水阀门(132)、回流管(133)和排水套管(134),圆盘(5)顶部中间连接有回流管(133),回流管(133)沿周向均匀间隔连接有与支撑框(4)数量对应的排水套管(134),垃圾桶(8)底部靠近圆盘(5)的一侧连接有排水插管(131),排水插管(131)与排水套管(134)通过插接连接,排水插管(131)上设有排水阀门(132)。

3.根据权利要求2所述的一种具有垃圾压缩功能的户外垃圾桶,其特征是:还包括有旋转组件(14),旋转组件(14)包括有大齿轮(141)、减速电机(142)和小齿轮(143),进水管(7)下部连接有大齿轮(141),大齿轮(141)位于水箱(2)上方,水箱(2)外壁连接有减速电机(142),减速电机(142)的输出轴上连接有小齿轮(143),小齿轮(143)与大齿轮(141)啮合。

4.根据权利要求3所述的一种具有垃圾压缩功能的户外垃圾桶,其特征是:还包括有传动夹紧组件(15),传动夹紧组件(15)包括有圆柱齿轮(151)、扭力弹簧(152)、齿圈(153)和弧形齿条(154),支撑框(4)两侧的卡杆(11)底部均连接有圆柱齿轮(151),远离圆盘(5)一侧的圆柱齿轮(151)长于靠近圆盘(5)一侧的圆柱齿轮(151),较长的圆柱齿轮(151)顶部与轴套底部之间连接有扭力弹簧(152),支撑框(4)外侧滑动式设有齿圈(153),齿圈(153)与圆柱齿轮(151)啮合,底座(1)内左壁上部设有弧形齿条(154),弧形齿条(154)与较长的圆柱齿轮(151)啮合。

5.根据权利要求4所述的一种具有垃圾压缩功能的户外垃圾桶,其特征是:还包括有连接板(16)和挡板(17),底座(1)外左壁上部连接有连接板(16),连接板(16)顶部设有用于固定垃圾桶(8)桶盖的挡板(17)。

6.根据权利要求5所述的一种具有垃圾压缩功能的户外垃圾桶,其特征是:还包括有压力表(18),排水插管(131)上设有用于检测垃圾桶(8)内水压的压力表(18)。
