专利号: 201911268062X
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

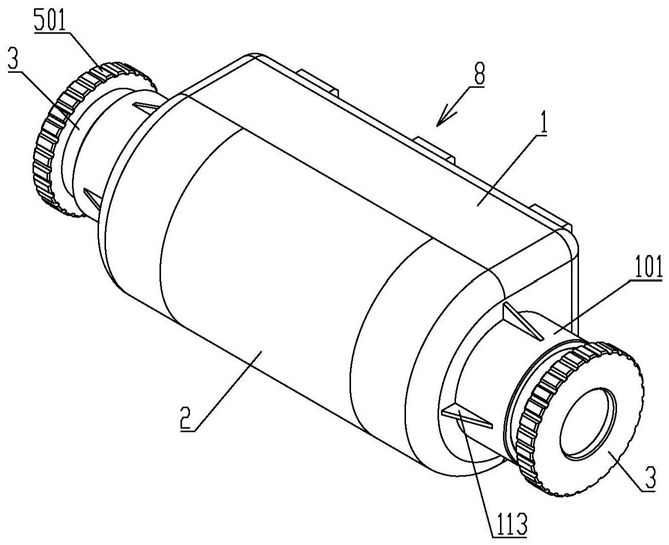

1.一种穿戴式水下救生装置,其特征在于:它包括装置本体(8)和背带(9),所述装置本体(8)和背带(9)相连,所述装置本体(8)包括壳体(1)、盖体(2)、料弹(3)和气囊(7),所述壳体(1)内设置有两个平行布置的第一隔板(103),两个第一隔板(103)之间连接有第二隔板(106),通过两个第一隔板(103)和第二隔板(106)将壳体(1)内部分割出一个反应腔(109)、一个收容腔(110)和两个插入腔(112),所述料弹(3)数量为两个,分别设置在两个插入腔(112)处并与壳体(1)相连,两个料弹(3)内均分别装载有料袋(6),两个料袋(6)的内容物反应产生气体,所述第一隔板(103)上开设有尖刺部(104)和通孔(105),尖刺部(104)与料袋(6)位置相对,通孔(105)将反应腔(109)与插入腔(112)连通,所述气囊(7)设置在收容腔(110)内,所述第二隔板(106)上设置有连接管(107),连接管(107)与气囊(7)密封连接,所述连接管(107)上设置有出气孔(108),出气孔(108)将反应腔(109)与气囊(7)连通,所述壳体(1)上设置有开口,开口与收容腔(110)连通,开口处设有盖体(2),所述盖体(2)与壳体(1)相连,所述盖体(2)在气囊(7)充气膨胀后向外弹出。

2.根据权利要求1所述的一种穿戴式水下救生装置,其特征在于:所述壳体(1)的外部延伸,在插入腔(112)侧形成插入部(101),所述两个料弹(3)设置在插入部(101)中。

3.根据权利要求2所述的一种穿戴式水下救生装置,其特征在于:所述料弹(3)包括端盖(4)和螺套(5),所述端盖(4)和螺套(5)可拆卸连接,所述端盖(4)上开设有穿刺孔(401),所述穿刺孔(401)与尖刺部(104)位置相对,所述螺套(5)内形成装载料袋(6)的装载腔,所述螺套(5)外壁设有外螺纹,所述插入部(101)的内壁设有内螺纹,所述螺套(5)与插入部(101)通过螺纹配合连接。

4.根据权利要求3所述的一种穿戴式水下救生装置,其特征在于:所述螺套(5)的外端设有防滑凸台(501),所述防滑凸台(501)的外圆面设有滚花条纹。

5.根据权利要求2所述的一种穿戴式水下救生装置,其特征在于:所述插入部(101)的外周面设有沿圆周均布的连接筋(113)。

6.根据权利要求1所述的一种穿戴式水下救生装置,其特征在于:所述两个料袋(6)的内容物分别为硫酸铝溶液和碳酸氢钠溶液。

7.根据权利要求1所述的一种穿戴式水下救生装置,其特征在于:所述盖体(2)的一端与壳体(1)枢接,另一端与壳体(1)卡接。

8.根据权利要求1所述的一种穿戴式水下救生装置,其特征在于:所述连接管(107)的端部设有粘接体,所述粘接体的截面呈菱形结构。

9.根据权利要求1所述的一种穿戴式水下救生装置,其特征在于:所述壳体(1)的前半部分为半圆柱形,后半部分为长方体形,所述壳体(1)的后部设有连接扣(102),所述背带(9)通过连接扣(102)与壳体(1)相连。

10.根据权利要求1所述的一种穿戴式水下救生装置,其特征在于:所述装置本体(8)的长度为10~20cm,高度为5~10cm,宽度为5~8cm。
