1.一种利用冷冻高压压汞表征页岩中水的赋存状态的方法,其特征在于,主要包括以下步骤:

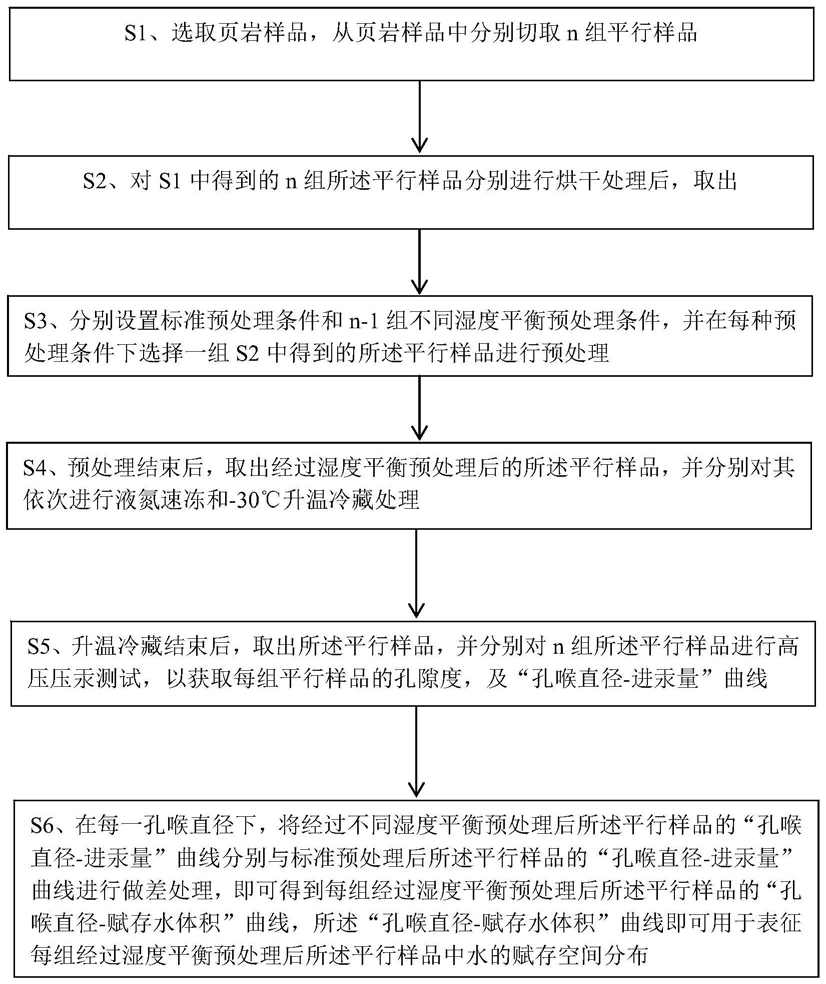

S1、选取页岩样品,从页岩样品中分别切取n组平行样品,n为大于1的自然数;
S2、对S1中得到的n组所述平行样品分别进行烘干处理后,取出;
S3、分别设置标准预处理条件和n‑1组不同湿度平衡预处理条件,并在每种预处理条件下选择一组S2中得到的所述平行样品进行预处理;
S4、预处理结束后,取出经过湿度平衡预处理后的所述平行样品,并分别对其依次进行液氮速冻和‑30℃升温冷藏处理;
S5、升温冷藏结束后,取出所述平行样品,并分别对n组所述平行样品进行高压压汞测试,以获取每组平行样品的孔隙度,及“孔喉直径‑进汞量”曲线;
S6、在每一孔喉直径下,将经过不同湿度平衡预处理后所述平行样品的“孔喉直径‑进汞量”曲线分别与标准预处理后所述平行样品的“孔喉直径‑进汞量”曲线进行做差处理,即可得到每组经过湿度平衡预处理后所述平行样品的“孔喉直径‑孔隙水体积”曲线,所述“孔喉直径‑孔隙水体积”曲线即可用于表征每组经过湿度平衡预处理后所述平行样品中水的赋存空间分布。
2.根据权利要求1所述的一种利用冷冻高压压汞表征页岩中水的赋存状态的方法,其特征在于,所述S1中的n组所述平行样品为沿所述页岩样品的相邻位置进行切取。
3.根据权利要求1所述的一种利用冷冻高压压汞表征页岩中水的赋存状态的方法,其特征在于,所述S2中的烘干温度为80℃,烘干时间为48h。
4.根据权利要求1所述的一种利用冷冻高压压汞表征页岩中水的赋存状态的方法,其特征在于,所述S3中的标准预处理条件为在80℃条件下烘干48h。
5.根据权利要求1所述的一种利用冷冻高压压汞表征页岩中水的赋存状态的方法,其特征在于,所述S4中冷藏时间为3h以上。
