专利号: 2019112694302
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

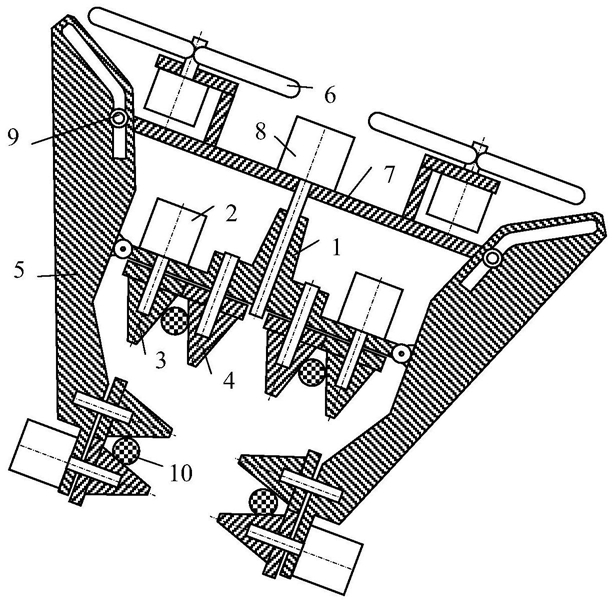

1.一种四电缆同步除冰机器人,其包括横梁、两个摆臂、四个锥轮组、四个旋翼直升机、动台、丝杠电机、两个导轮和四根电缆,其特征在于,所述摆臂的上端设有弧形通孔,所述导轮能沿弧形通孔滚动,所述导轮与所述动台进行转动联接,所述摆臂的中部设有第一通孔,第一通孔与所述横梁端部的水平通孔进行转动联接,所述摆臂的下端与所述锥轮组相连;

所述动台的上表面固连有四个旋翼直升机,所述丝杠电机固连于所述动台的上表面中心,所述丝杠电机的丝杠轴穿过动台的中心通孔,与横梁中心的螺纹通孔进行螺纹联接,所述横梁连接有两个锥轮组,以及所述锥轮组包括电机、主锥轮和辅锥轮,所述电机的驱动轴与所述主锥轮同轴线相连,所述主锥轮的大端齿轮与所述辅锥轮的大端齿轮相互啮合,所述主锥轮的轴线与所述辅锥轮的轴线相互平行。

2.根据权利要求1所述的四电缆同步除冰机器人,其特征在于,所述摆臂的下端设有第二通孔和第三通孔,所述电机与第二通孔同轴线固连,所述主锥轮与第二通孔、所述辅锥轮与第三通孔分别组成转动副;两个摆臂沿所述横梁的中间平面对称设置。

3.根据权利要求2所述的四电缆同步除冰机器人,其特征在于,所述横梁设有四个轴线相互平行的垂直通孔,分别与两个锥轮组的主锥轮、辅锥轮相连,两个锥轮组的电机均固连于横梁的上表面,且沿横梁的中间平面对称设置,所述横梁两端的水平通孔沿横梁的中间平面对称设置。

4.根据权利要求2所述的四电缆同步除冰机器人,其特征在于,所述旋翼直升机的驱动电机为矢量舵机,四个旋翼直升机的轴线相互平行,且绕所述丝杠电机的中心轴线均匀分布。

5.一种根据权利要求1所述的四电缆同步除冰机器人的除冰方法,其特征在于,其包括以下步骤:S1、控制四个旋翼直升机,使除冰机器人悬停于最上侧电缆的上方,机身整体向下缓慢移动,直至所述横梁上的第一个锥轮组夹到第一根电缆;

S2、调节四个旋翼直升机的矢量舵机,使所述动台上表面与上侧两根电缆轴线所组成的平面相平行,使所述横梁上的第二个锥轮组夹到第二根电缆;

S3、调节所述丝杠电机使丝杠轴收缩,使其余两个锥轮组夹到剩余两根电缆,驱动四个锥轮组中的电机进行移动除冰;

S4、当除冰结束时,驱动所述丝杠电机反转,使丝杠轴伸长,使下侧两个锥轮组首先脱离相应电缆,再控制四个旋翼直升机携除冰机器人飞离。
