专利号: 2019112711312
申请人: 郑州宇恒环保技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

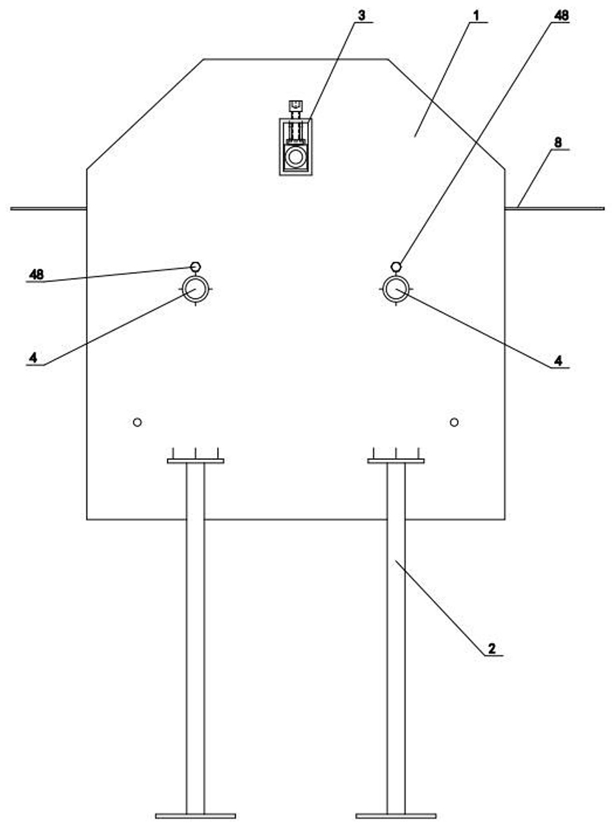

1.一种造纸网清洗装置,其特征在于,包括封闭外壳、张紧调节机构、阻尼清理机构和毛刷带,在所述外壳内部的上部中心位置设置张紧调节机构,下部两侧对称位置分别设置阻尼清理机构,所述的阻尼清理机构包括安装在外壳内外侧壁对应轴套内的固定轴或转轴,固定轴或转轴的内端套装有内滑套,外端套装有外滑套,所述的内滑套圆周侧壁沿径向均布有径向杆,各径向杆的末端分别通过销轴铰接有膨胀杆的内端,各膨胀杆的外端支撑在所述外滑套的圆周侧壁,各膨胀杆的外侧套装在辊轮的轴心孔内,同时在所述外壳的外侧壁设置固定螺母并安装有调节顶丝,而且调节顶丝支撑在所述外滑套的外侧壁上;所述的张紧调节机构包括设置在外壳内外侧壁的导向滑道竖框,导向滑道竖框内匹配套装有滑块,滑块设置中心孔并安装轴承,调节轴横向套装于内外壁对应的轴承内,调节轴外侧套装有张紧辊,在导向滑道竖框的上框设置有螺孔并匹配安装有升降调节螺杆,升降调节螺杆的底部设置有圆形挡台并匹配套装于滑块上侧的转套,从而升降调节螺杆相对于滑块能够转动且能够携带滑块升降移动,在位于导向滑道竖框与滑块之间连接有推力弹簧;所述的毛刷带是在环形传送带上固定有连续分布或间隔分布的毛刷,上部的张紧辊和下部两侧的辊轮分别位于造纸网的上下侧,所述毛刷带从两个辊轮上侧穿过且从张紧辊下侧穿过。

2.根据权利要求1所述的造纸网清洗装置,其特征在于,位于两侧阻尼清理机构的下方分别设置有导向轮,环形的毛刷带同时绕过两侧导向轮。

3.根据权利要求1所述的造纸网清洗装置,其特征在于,所述外壳内横向设置有隔层,所述的张紧调节机构和阻尼清理机构位于隔层上侧的清网区内,隔层下侧为除尘区,设置有独立滚刷,独立滚刷的转轴与电机转轴传动连接,独立滚刷的刷头与环形毛刷带的毛刷部分对接。

4.根据权利要求3所述的造纸网清洗装置,其特征在于,还在除尘区内安装有风机,风机的出风口通过管道连接吹风嘴,吹风嘴与所述滚刷和毛刷交接位置对应。

5.根据权利要求4所述的造纸网清洗装置,其特征在于,在除尘区内的环形毛刷带上方或下方安装有吸尘罩,该吸尘罩与空气过滤器入口连接,空气过滤器的出口与所述风机的进风口连接。

6.根据权利要求1所述的造纸网清洗装置,其特征在于,在所述外滑套的圆周侧壁上均布设置有定位凹槽,所述各膨胀杆的外端卡装于对应的定位凹槽内。
