专利号: 2019112719988
申请人: 绍兴市载沣智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

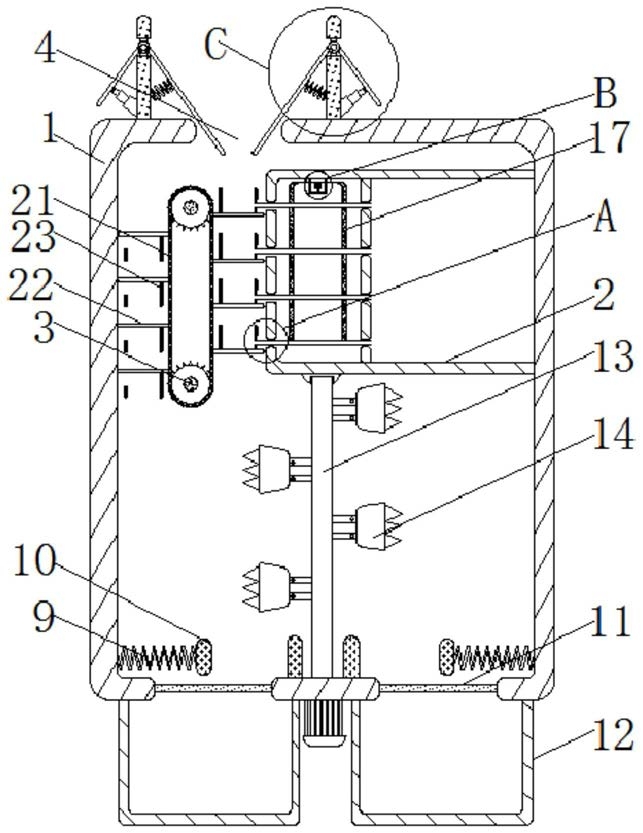

1.一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,包括外壳一(1)、外壳二(2)和齿轮一(3),其特征在于:所述外壳一(1)的顶部表面开设有进料孔(4),外壳一(1)的顶部固定连接有进料管(5),进料管(5)的外部固定连接有伸缩杆(6),伸缩杆(6)的顶部活动连接有转板(7),进料管(5)的内侧固定连接有弹簧一(8),外壳一(1)的内部固定连接有弹簧二(9),弹簧二(9)远离外壳一(1)的一端固定连接有磁极一(10),外壳一(1)的底部固定连接有滤网(11),外壳一(1)的底部固定连接有果汁槽(12),外壳一(1)的内底部活动连接有转杆(13),转杆(13)的外部固定连接有破碎器(14),外壳二(2)的内顶部固定有外壳三(15),外壳三(15)的内部活动连接有齿轮二(16),齿轮二(16)的外部活动连接有连接板(17),连接板(17)的外部固定连接有去核管(18),去核管(18)的左侧外部固定连接有刀片(19),外壳二(2)的左侧外部固定连接有磁极二(20),齿轮一(3)的外部活动连接有链条(21),链条(21)的外部固定连接有托盘(22),托盘(22)的外部固定连接有限位槽(23)。

2.根据权利要求1所述的一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,其特征在于:所述转板(7)通过转轮活动连接在进料管(5)的内壁,弹簧一(8)远离进料管(5)的一端与转板(7)固定连接,伸缩杆(6)与驱动电源电连接,伸缩杆(6)、转板(7)、弹簧一(8)均有两个且分别位于进料管(5)管壁的两侧。

3.根据权利要求1所述的一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,其特征在于:所述外壳一(1)的内底部固定有与磁极一(10)相对应的电磁铁,弹簧二(9)、磁极一(10)均有两个并沿着外壳一(1)的中心线对称,电磁铁与驱动电源电连接。

4.根据权利要求1所述的一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,其特征在于:所述转杆(13)的底部与电机固定连接,电机活动连接在外壳一(1)的底部,转杆(13)远离外壳一(1)的一端活动连接在外壳二(2)的底部,电机与驱动电源电连接,破碎器(14)均匀分布在转杆(13)的外部且不少于三个。

5.根据权利要求1所述的一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,其特征在于:所述齿轮二(16)通过短杆与外壳三(15)活动连接,短杆底部固定在外壳三(15)的内底部,连接板(17)形状呈U型,连接板(17)的内侧顶部设置有与齿轮二(16)相匹配的齿牙,齿轮二(16)与驱动电源电连接。

6.根据权利要求1所述的一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,其特征在于:所述外壳二(2)的表面开设有小孔,并与去核管(18)相匹配,外壳二(2)的内部设置有收集槽,去核管(18)的数量不少于四个。

7.根据权利要求1所述的一种可进行水果去核预粉碎的防堵塞榨汁前处理装置,其特征在于:所述齿轮一(3)通过内部固定的转轴与外壳一(1)活动连接,转轴与驱动电源电连接,链条(21)的内部活动连接有两个齿轮一(3),链条(21)的左右两侧均固定有相同数量的托盘(22)和限位槽(23),单侧的托盘(22)和限位槽(23)与去核管(18)的数量相同,限位槽(23)表面开设有与去核管(18)、刀片(19)相匹配的去核孔,并且左侧靠近外壳一(1)顶部的托盘(22)和右侧远离外壳一(1)顶部的托盘(22)外部固定有磁极二(20),外壳二(2)外部固定的磁极二(20)位置低于最下方的小孔。
