专利号: 2019112722571
申请人: 南通大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

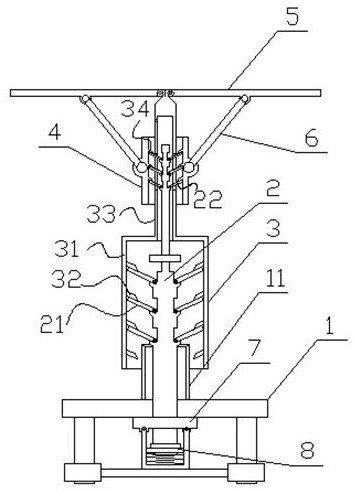

1.一种建筑用支撑模板,其特征在于包括机架、立柱、升降套筒、调节套筒、若干托板以及支撑杆,所述机架的中部设置有通孔,并且在通孔上侧设置有收拢套,所述立柱穿过所述通孔可竖向移动地设置在机架中部,立柱的下部位于所述收拢套中;立柱的中部侧壁均匀开设有若干第一安装槽,所述第一安装槽内均弹性铰接设置有倾斜向上状态的第一限位杆,所述第一安装槽的槽口倾斜向上,从而所述第一限位杆可在第一安装槽的槽口内朝向立柱收拢转动或者复位,而不能向立柱外侧展开;所述升降套筒套设于立柱外侧,升降套筒的下部直径大于所述收拢套以及立柱形成升降调节段,并且升降调节段的下部内壁设置有若干与所述第一限位杆相对应的第一卡块,所述升降套筒上行时,第一限位杆朝向立柱收拢避让第一卡块;升降套筒下行时,第一卡块与所述第一限位杆的外端部相抵从而使得升降套筒受到向上的支撑力;所述升降套筒的上部直径突变形成直径小于升降调节段的收拢段;所述收拢段的侧壁开设有若干竖向条形的孔道,所述立柱的上部侧壁均匀开设有若干第二安装槽,所述第二安装槽内均弹性铰接设置有倾斜向上状态的第二限位杆,所述第二限位杆穿过所述孔道延伸至收拢段的外侧,所述调节套筒套设于所述收拢段的外侧并且调节套筒的内壁设置有若干与所述第二限位杆相对应的第二卡块,所述调节套筒上行时,第二限位杆朝向立柱收拢避让第二卡块;升降套筒下行时,第二卡块与所述第二限位杆的外端部相抵从而使得升降套筒受到向上的支撑力;所述托板对称铰接于所述升降套筒的上端并且所述支撑杆一端与所述托板铰接,另一端铰接于所述升降套筒的外壁,从而在调节套筒上行时所述托板逐步张开形成水平的托举姿态。

2.根据权利要求1所述的一种建筑用支撑模板,其特征在于,所述立柱位于所述通孔下方部分的外侧壁设置有调节螺纹,并且机架下部可转动地设置有与所述调节螺纹啮合的调节螺母。

3.根据权利要求2所述的一种建筑用支撑模板,其特征在于,所述机架的下部弹性设置有顶撑板,所述立柱的下端抵触于所述顶撑板。

4.根据权利要求1所述的一种建筑用支撑模板,其特征在于,所述第一限位杆、第二限位杆与立柱的铰接处分别设置有扭簧。
