专利号: 2019112726407
申请人: 刘国强
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

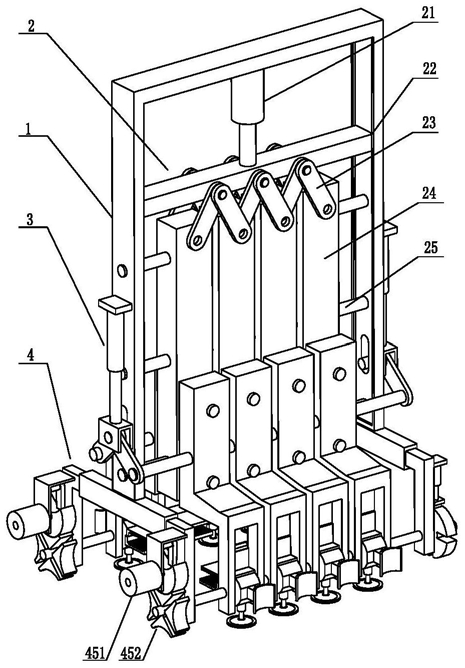

1.一种仓储物流货物自动夹取搬运机,包括支架(1)、横向变距机构(2)、纵向变距机构(3)与两组夹爪机构(4),其特征在于:所述支架(1)为U型结构,支架(1)两侧板中间安装有横向变距机构(2),支架(1)两侧板外安装有纵向变距机构(3),支架(1)底部前后对称设有夹爪机构(4);其中:

所述横向变距机构(2)包括横向调节气缸(21)、横向驱动板(22)、横向驱动支链(23)、横向调节板(24)、横向调节轴(25),横向调节气缸(21)一端固定于支架(1)的顶部,另一端与横向驱动板(22)的顶部连接,横向驱动板(22)与支架(1)滑动配合连接,支架(1)两侧板中间从上到下依次均匀安装有横向调节轴(25),横向调节板(24)通过直线轴承安装于横向调节轴(25)上,且从左到右均匀分布,横向驱动支链(23)上端与横向驱动板(22)转动连接下端与横向调节板(24)转动连接;

所述纵向变距机构(3)包括两个纵向调节气缸(31)、两根纵向驱动轴(32)与两个纵向驱动支链(33),两个纵向调节气缸(31)分别设置于支架(1)两侧板外,其顶端固定于支架(1)上,且底部分别与两个纵向驱动支链(33)转动连接,纵向驱动支链(33)底部分别与两根纵向驱动轴(32)转动连接,两根纵向驱动轴(32)前后水平布置;

所述夹爪机构(4)包括两个夹爪辅助机构(41)、驱动轴(42)、夹爪支链(43)、限位机构(44)、驱动机构(45)与纵向调节轴(46),两个夹爪辅助机构(41)分别固定安装于支架(1)两侧板上,驱动轴(42)安装于夹爪辅助机构(41)上,驱动轴(42)右端与限位机构(44)连接,驱动轴(42)左端与驱动机构(45)连接,驱动轴(42)中间通过直线轴承从左到右均匀设置有夹爪支链(43),夹爪支链(43)上端通过直线轴承贯穿连接于纵向驱动轴(32)上,且与横向调节板(24)一一对应,夹爪支链(43)与横向调节板(24)对应部分通过纵向调节轴(46)连接;

所述夹爪支链(43)包括支链安装板(431)、旋转轴(432)、吸盘(433)、夹抱器(434)、托板(435)与卡夹(436),支链安装板(431)下端开有U型槽,U型槽内安装有旋转轴(432),旋转轴(432)周向均匀设置有吸盘(433)、夹抱器(434)、托板(435)与卡夹(436),所述吸盘(433)为橡胶材质,所述夹抱器(434)为圆弧状结构,内壁安装有齿形橡胶垫,所述托板(435)为可伸缩结构,其伸缩杆通过弹簧滑动连接于伸缩套孔中,所述卡夹(436) 为U型伸缩结构,包括L型伸缩杆和L型伸缩套,其L型伸缩杆通过弹簧滑动连接于L型伸缩套孔中;

所述限位机构(44)包括限位气缸(441)、限位片(442)与卡轮(443),限位气缸(441)顶端安装在夹爪辅助机构(41)上,限位气缸(441)底端与限位片(442)连接,卡轮(443)固定安装于驱动轴(42)上;

所述驱动机构(45)包括电机(451)与槽轮机构(452),电机(451)通过电机座安装在夹爪辅助机构(41)上,电机(451)输出轴与槽轮机构(452)输入轴连接,槽轮机构(452)与驱动轴(42)固定连接。

2.根据权利要求1所述的一种仓储物流货物自动夹取搬运机,其特征在于:所述支架(1)两侧板内壁设有滑槽,且两侧板中间靠下的位置设有长圆孔槽。

3.根据权利要求1所述的一种仓储物流货物自动夹取搬运机,其特征在于:所述夹爪辅助机构(41)包括固定套筒(411)、活动杆(412)与复位弹簧(413),活动杆(412)通过复位弹簧(413)滑动安装于固定套筒(411)内。

4.根据权利要求1所述的一种仓储物流货物自动夹取搬运机,其特征在于:所述纵向调节轴(46)包括套筒(461)、滑动轴(462)、滚珠(463)与复位弹簧(464),套筒两侧对称设有圆孔,圆孔内安装滑动轴,滑动轴底端靠近套筒位置轴向与周向均匀设置有圆柱形孔,孔内安装有复位弹簧,弹簧顶端固定有滚珠。
