专利号: 2019112727448
申请人: 浙江科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

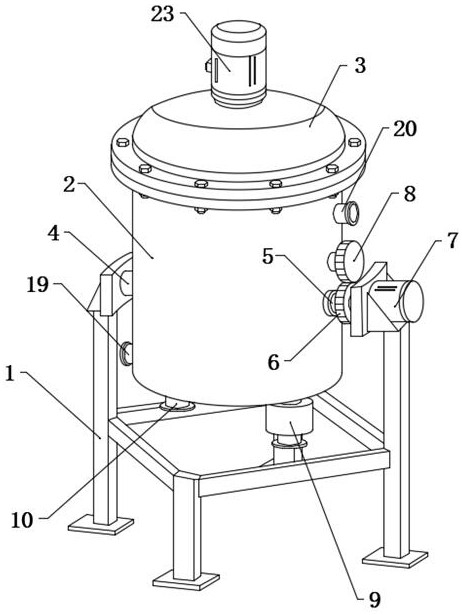

1.一种石墨烯生产制备装置,其特征在于:包括支架(1),支架(1)的上方设有反应罐体(2),支架(1)的一侧设有固定转轴(4),固定转轴(4)与反应罐体(2)的一侧连接,支架(1)的另一侧设有驱动轴(5),驱动轴(5)与反应罐体(2)的另一侧连接;所述驱动轴(5)上设有驱动齿轮(6),支架(1)的另一侧还设有第一电机(7),第一电机(7)的输出端与驱动轴(5)连接,反应罐体(2)的另一侧还设有从动齿轮(8),从动齿轮(8)与驱动齿轮(6)啮合;所述反应罐体(2)的底部设有进料口(9)和出料口(10),反应罐体(2)的内部设有第一搅拌轴(11),第一搅拌轴(11)上设有第一搅拌叶(12),第一搅拌轴(11)的上方设有隔板(14),隔板(14)的中部设有连接块(15),第一搅拌轴(11)经连接块(15)与隔板(14)连接;所述反应罐体(2)为双层结构,反应罐体(2)的内外层之间设有第一空腔(16),第一空腔(16)内设有保温液(17),第一空腔(16)的上方设有第一连接孔(18);所述反应罐体(2)的一侧设有进水口(19),反应罐体(2)的另一侧设有出水口(20),进水口(19)和出水口(20)均与第一空腔(16)连通;所述反应罐体(2)的上方设有顶盖(3),顶盖(3)的内部设有第二空腔(21),第二空腔(21)顶部对称设有微波加热器(13),第二空腔(21)的下方设有第二连接孔(22),第一连接孔(18)与第二连接孔(22)连通;所述顶盖(3)的顶部设有第二电机(23),顶盖(3)的中部设有第一传动杆(24),第二电机(23)的输出端穿插过顶盖(3)与第一传动杆(24)连接,第一传动杆(24)的端部与连接块(15)连接。2.根据权利要求1所述的石墨烯生产制备装置,其特征在于:所述第一传动杆(24)上设有第一转向齿盘(38),隔板(14)的两侧设有传动架(39),传动架(39)的一侧设有转向杆(40),传动架(39)的内部设有第二转向齿盘(41),转向杆(40)的两端均设有转向齿轮,转向杆(40)的两端经转向齿轮分别与第一转向齿盘(38)和第二转向齿盘(41)啮合,第二转向齿盘(41)的底部设有第一卡接圈(42);所述传动架(39)内还设有从动杆(43),从动杆(43)穿插过第二转向齿盘(41)的中部,从动杆(43)的底部设有滑轨(44),滑轨(44)上设有第二卡接圈(45);所述从动杆(43)的端部穿插过隔板(14),且从动杆(43)的端部设有第二传动杆(46),第二传动杆(46)的端部设有偏心摆锤(47);所述反应罐体(2)的中部设有第二搅拌轴(48),第二搅拌轴(48)上设有搅拌杆(49),搅拌杆(49)的一端设有空心方框(50),偏心摆锤(47)的端部设置于空心方框(50)的内部,搅拌杆(49)的另一端设有第二搅拌叶(51)。3.根据权利要求2所述的石墨烯生产制备装置,其特征在于:所述第一卡接圈(42)的中部设有卡接槽(52),第二卡接圈(45)的中部设有卡接块(53),卡接槽(52)与卡接块(53)的形状相契合。4.根据权利要求2所述的石墨烯生产制备装置,其特征在于:所述搅拌杆(49)的中部经轴承与第二搅拌轴(48)连接,第二搅拌轴(48)的两端设有限位块(54)。5.根据权利要求1所述的石墨烯生产制备装置,其特征在于:所述进料口(9)的中部设有粉碎箱(25),粉碎箱(25)的内部设有粉碎腔(26),粉碎腔(26)的一侧设有主动粉碎辊(27),粉碎腔(26)的另一侧设有从动粉碎辊(28),主动粉碎辊(27)与从动粉碎辊(28)啮合连接,粉碎箱(25)的底部设有进料通道(30),进料通道(30)与反应罐体(2)的内部连通,且进料通道(30)上设有手动阀(34)。6.根据权利要求5所述的石墨烯生产制备装置,其特征在于:所述粉碎腔(26)的侧壁呈圆弧状,且粉碎腔(26)的两侧对称设有物料刷(21)。7.根据权利要求1所述的石墨烯生产制备装置,其特征在于:所述连接块(15)包括隔板

(14)连接的连接轴承(31),连接轴承(31)的内壁设有卡套(32),卡套(32)的内部设有卡槽(33),第一搅拌轴(11)和第一传动杆(24)的端部均设有卡接头,卡接头与卡套(32)配合连接。8.根据权利要求1所述的石墨烯生产制备装置,其特征在于:所述出料口(10)上设有第一电磁阀(35)。9.根据权利要求1所述的石墨烯生产制备装置,其特征在于:所述进水口(19)和出水口(20)上设有第二电磁阀(36)。10.根据权利要求1所述的石墨烯生产制备装置,其特征在于:所述第二连接孔(22)上设有第三电磁阀(37)。
