1.由金属有机骨架转化的双金属硫化物/硫颗粒复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：

1)将钴盐和锌盐溶解在水中，得到溶液A；

2)将2‑甲基咪唑溶解在水中，得到溶液B；

3)将溶液B加入到溶液A中，搅拌混合后，加入碳布，然后静置反应，最后取出碳布，洗涤，干燥，得到Zn‑Co‑MOFs/碳布复合材料；

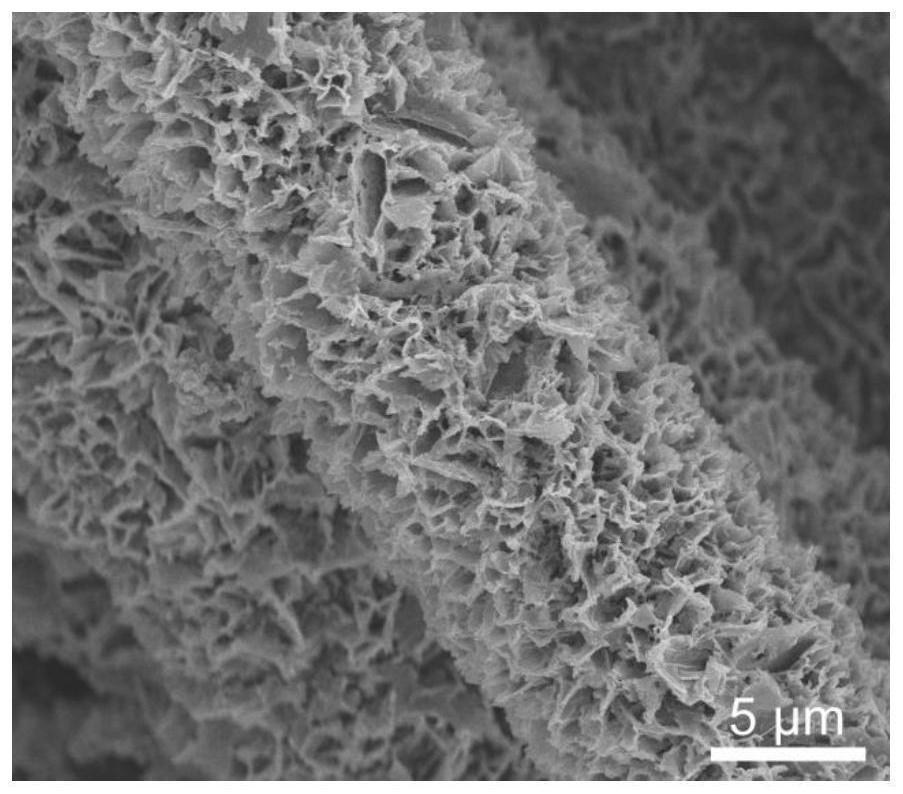

4)将步骤3)制备得到的Zn‑Co‑MOFs/碳布复合材料放入硫化钠溶液中进行水热反应，将产物取出洗涤，干燥，得到自支撑过渡金属硫化物复合材料ZnCo2S4/碳布复合材料；

5)将步骤4)制备得到的自支撑过渡金属硫化物复合材料浸泡在硫的二硫化碳溶液中反应，然后取出，干燥，再进行熏硫，即得到由金属有机骨架转化的双金属硫化物/硫颗粒复合材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤1)中，所述锌盐在溶液A中浓度为

0.01～0.025mol/L。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤1)中，步骤1)中，所述钴盐在溶液A中浓度为0.02～0.05mol/L。

4.根据权利要求1所述的制备方法，其特征在于，步骤2)中，所述2‑甲基咪唑在溶液B中浓度为0.2～0.5mol/L。

5.根据权利要求1所述的制备方法，其特征在于，步骤3)中，步骤3)中所述静置反应在

20‑28℃条件下进行，静置反应时间为4‑12h。

6.根据权利要求1所述的制备方法，其特征在于，步骤4)中，所述硫化钠溶液浓度为

0.05‑0.5mol/L。

7.根据权利要求1所述的制备方法，其特征在于，步骤4)中，所述水热反应温度为90～

150℃，水热反应时间为5h～12h。

8.根据权利要求1所述的制备方法，其特征在于，步骤5)中，所述硫的二硫化碳溶液浓度为1～3mol/L。

9.一种权利要求1‑8任一项所述制备方法制备的由金属有机骨架转化的双金属硫化物/硫颗粒复合材料。

10.一种权利要求1‑8任一项所述制备方法制备的由金属有机骨架转化的双金属硫化物/硫颗粒复合材料用于锂硫电池的应用。
