1.一种全固态锗酸盐玻璃复合光子晶体光纤，其特征在于：所述光纤包括纤芯、光子晶体结构层和保护层，纤芯为锗酸盐玻璃，纤芯区域为圆形，光子晶体结构层和保护层的材料均为硅酸盐玻璃，保护层为圆形。

2.根据权利要求1所述的全固态锗酸盐玻璃复合光子晶体光纤，其特征在于：所述光子晶体结构层包含低折射率玻璃区域和高折射率区域A；所述纤芯的四周按正六边形阵列设置有圆形的低折射率玻璃区域，所述高折射率玻璃区域A布设于纤芯与低折射率玻璃区域之间及四周。

3.根据权利要求1所述的全固态锗酸盐玻璃复合光子晶体光纤，其特征在于：所述纤芯玻璃的组分按照摩尔百分比计为：GeO2：40％～55％，SiO2：2％～10％，PbO：10％～20％，BaO：5％～10％，ZnO：5％～10％，Al2O3:2%~15%。

4.一种如权利要求1所述的全固态锗酸盐玻璃复合光子晶体光纤的制备方法，其特征在于：包括下列步骤：（1）制备外径均匀的玻璃毛细棒：

使用拉丝塔制备第一玻璃棒、第二玻璃棒和第三玻璃棒；所述第二玻璃棒包含第二芯玻璃和第二包层玻璃，第二包层玻璃折射率高于第二芯玻璃折射率，第二芯玻璃和第二包层玻璃均为硅酸盐玻璃；所述第三玻璃棒包含第三芯玻璃和第三包层玻璃，第三芯玻璃为锗酸盐玻璃，第三包层玻璃为硅酸盐玻璃；将第一玻璃棒、第二玻璃棒和第三玻璃棒截成相同的长度；

（2）制备光纤预制棒：

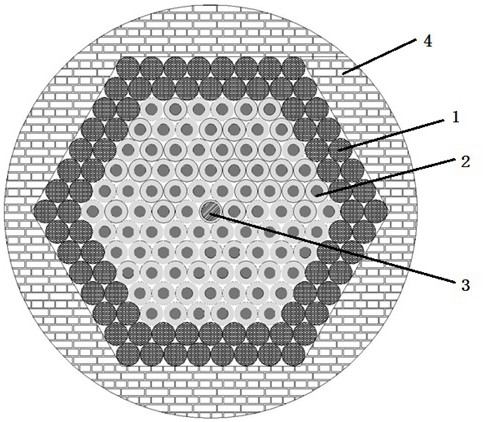

在具有六角形套筒模具中，按照密堆积方式排列P层第二玻璃棒，使用一根第三玻璃棒替换中心的第二玻璃棒；使用第一玻璃棒替换最外Q层的第二玻璃棒；然后将该六角形金属模具及其内的玻璃棒放在退火炉中烧结并退火，该光纤预制棒的烧结温度低于该玻璃软化点30 100℃，脱去六角形套筒模具即可获得光纤预制棒；

~

（3）制备光纤：

将制备好的预制棒放入拉丝塔中，拉制成光纤。

5.根据权利要求4所述的制备方法，其特征在于：所述P≥7；所述Q≥2，但小于P；所述第一玻璃棒、第二玻璃棒和第三玻璃棒的外径均为0.5 3mm；所述第一玻璃棒、第二玻璃棒和~第三玻璃棒的长度均为5 20cm；所述第三玻璃棒中第三芯玻璃的直径与第三玻璃棒直径的~比值为0.2 0.9；所述第二玻璃棒中第二芯玻璃的直径与第二玻璃棒直径的比值为0.2~ ~

0.9。
