专利号: 2019112771972
申请人: 东莞市高坚电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

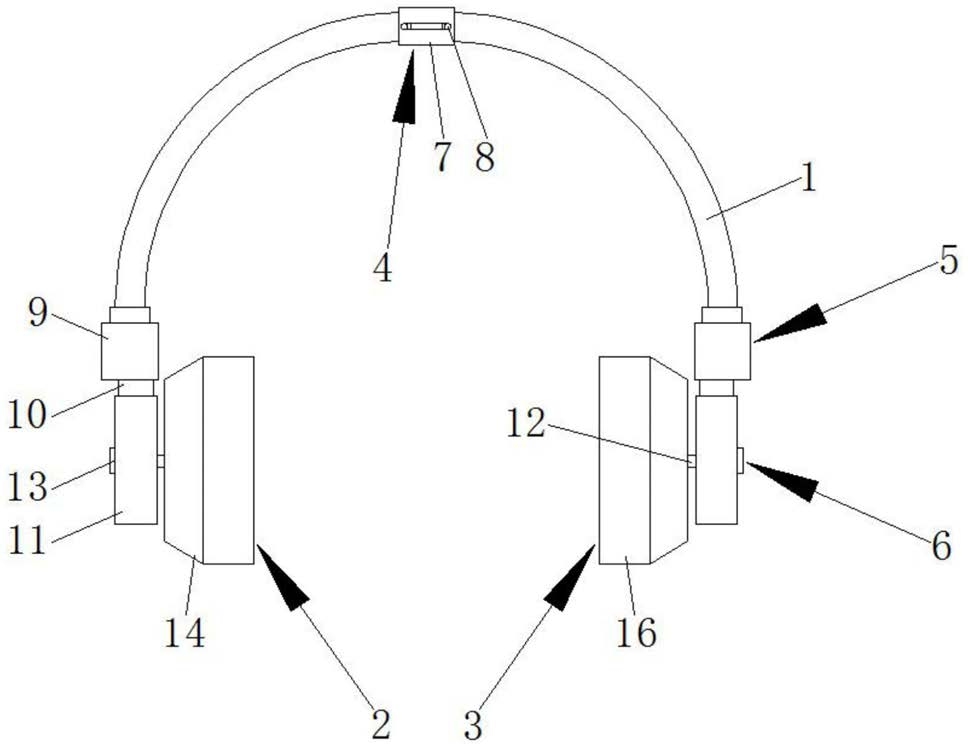

1.一种便携头戴式耳机,包括支撑板(1)、左耳机主体(2)和右耳机主体(3),其特征在于:所述支撑板(1)设有两组且呈对称分布,两组所述支撑板(1)的上半部的外周之间设有适配的调节机构(4),两组所述支撑板(1)的下半部均通过黏胶粘接有转动轴,转动轴的外轴设有适配的收纳机构(5),所述收纳机构(5)的下半部通过黏胶与限位机构(6)的上半部粘接,两组所述限位机构(6)之间设有左耳机主体(2)和右耳机主体(3),所述左耳机主体(2)和右耳机主体(3)关于调节机构(4)的中心线对称,所述左耳机主体(2)和右耳机主体(3)分别与对应的限位机构(6)连接。

2.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述调节机构(4)包括调节座(7)和调节柱(8),所述调节座(7)的截面呈“回”字形,所述调节座(7)两侧均开设有调节槽,调节槽的上半部和下半部均挖设有滑动轨道,调节槽内设有两组对称且适配的限位柱(12),两组所述限位柱(12)的底端均通过黏胶分别与对应的支撑板(1)的侧面粘接,所述限位柱(12)的两侧均通过黏胶粘接有与滑动轨道滑动连接的调节块。

3.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述收纳机构(5)包括固定板(9)和固定座(10),所述固定板(9)上半部置于固定座(10)下半部开设的固定槽内,所述固定板(9)顶部的中心通过黏胶粘接有旋转轴,旋转轴两端的外周均通过黏胶与固定座(10)内周安装的支撑轴承座的内圈粘接,所述固定座(10)顶部通过黏胶粘接有固定轴承座,固定轴承座的内圈通过黏胶与转动轴下半部的外周粘接。

4.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述限位机构(6)包括限位板(11)、限位柱(12)和限位座(13),所述限位板(11)的顶部通过黏胶与收纳机构(5)的支撑板(1)的底部粘接,所述限位板(11)的右半部和左半部分别设有与限位柱(12)相适配的限位槽和与限位座(13)相适配的支撑槽,限位槽内周的两侧均挖设有滑动槽,所述限位柱(12)的两侧均通过黏胶粘接有与滑动槽滑动连接的限位块,所述限位柱(12)靠近支撑槽的一端的外周与限位座(13)右半部开设的连接槽的内周螺纹连接。

5.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述左耳机主体(2)和右耳机主体(3)均包括保护壳(14)、音频播放器(15)和隔音耳罩(16),所述保护壳(14)的截面呈梯形,所述保护壳(14)的一侧通过黏胶与限位机构(6)的限位柱(12)远离限位座(13)的一端粘接,所述保护壳(14)远离限位柱(12)一侧的中心挖设有置物槽,置物槽内安装有音频播放器(15),所述保护壳(14)靠近置物槽的一侧的外周通过黏胶粘接有适配的隔音耳罩(16)。

6.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述左耳机主体(2)和右耳机主体(3)的保护壳(14)的内部分别安装有控制器(17)和驱动电源(18),两组所述保护壳(14)的底部分别安装有与控制器(17)和驱动电源(18)的连接端相适配的接口,所述左耳机主体(2)与右耳机主体(3)的音频播放器(15)和控制器(17)均通过贯穿支撑板(1)的导线与驱动电源(18)电性连接。

7.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述收纳机构(5)的固定座(10)内周的上半部和下半部均通过黏胶粘接有挡块,挡块的截面呈三角形且与收纳机构(5)的固定板(9)相适配。

8.根据权利要求1所述的一种便携头戴式耳机,其特征在于:所述支撑板(1)的底部和调节机构(4)的调节座(7)的底部均通过黏胶粘接有适配的海绵垫。
