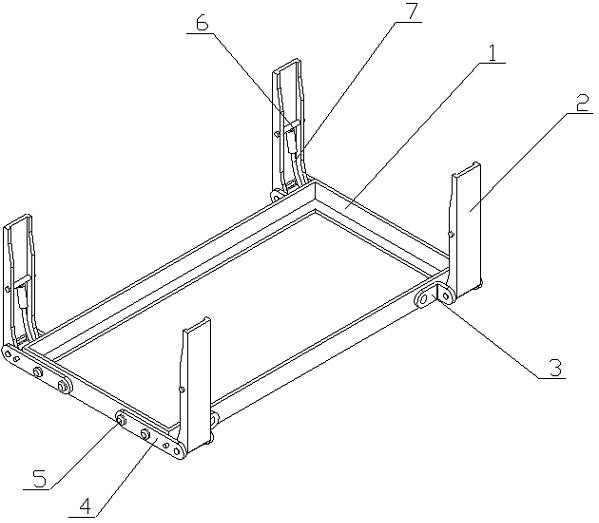

1.一种测绘工具箱支撑底座，其特征是：由主体框、支撑臂、铰接架、连接板、固定销、铰接轴、气撑杆和限位杆组成，所述主体框为矩形框，所述主体框的边框为L型，两组连接板分别置于主体框的两端上，一组所述连接板由两个连接板组成，一组内的两个所述连接板分别靠近主体框的两侧，所述连接板的一端通过两个固定销和主体框固定连接，所述连接板的另一端延伸至主体框外，四个铰接架两两为一组分为两组，且两组分别置于主体框的两侧上，四个所述铰接架和四个连接板一一对应，所述铰接架为L型板状结构，所述铰接架的一端为弧形面，所述铰接架的一端和连接板的另一端相对，限位杆置于相对应的铰接架和连接板之间，所述限位杆的一端和铰接架的一端相连接，所述限位杆的另一端和连接板的另一端相连接，支撑臂的一端套置于限位杆上，所述支撑臂的另一端向上延伸，所述支撑臂可转动，所述支撑臂中部置有铰接轴，气撑杆的一端和铰接轴相连接，所述气撑杆的另一端先绕过限位杆向主体框延伸，然后再向外折弯置于连接板上，能够形成简易扭转弹簧，对支撑臂进行撑抵，使其撑紧在工具箱上，所述支撑臂表面置有一层防滑垫，工具箱放下时，掰动支撑臂使其展开和主体框相齐，能够增加支撑范围，所述主体框和支撑臂配合，能够在不支撑时安装在工具箱上，提拉工具箱即可带走，支撑时，将支撑臂展开即可，所述主体框边框内侧面上置有一层磁铁片。

2.根据权利要求1所述的一种测绘工具箱支撑底座，其特征在于所述连接板的两端为弧形面。

3.根据权利要求1所述的一种测绘工具箱支撑底座，其特征在于使用完后，掰动支撑臂使其撑抵在工具箱外侧面上的设计，能够跟随工具箱一起提拉带走。
