1.具有光热效应和抗菌功能的可穿戴柔性传感器，其特征在于：包括腈纶氨纶交织织物基材，所述的腈纶氨纶交织织物基材经表面处理后形成表面附着有碳纳米管和纳米银微粒的传感器基材，所述传感器基材经组装后形成可穿戴柔性传感器；

所述的传感器基材的制备方法：

（a）织物基材的初步处理，将腈纶氨纶交织织物基材放入装有去离子水的容器中超声处理5‑15min；

（b）将经步骤（a）处理后的织物基材进行牛血蛋白溶液浸泡处理；

（c）将经步骤（b）处理后的织物基材放入碳纳米管溶液中浸泡处理，使织物基材表面附着碳纳米管；

（d）将附着有碳纳米管的织物基材浸泡在硝酸银溶液中，然后向烧杯中滴加一定量的柠檬酸钠溶液来将织物基材表面的银离子还原为纳米银微粒，得到表面同时附着有碳纳米管和纳米银微粒的传感器基材；

将所述传感器基材的制备方法制得的传感器基材裁减为长条状，在其两端用铜导电胶和铜导线连接，基材的上下两个面用弹性胶带贴附后，得到可穿戴柔性传感器。

2.根据权利要求1所述的具有光热效应和抗菌功能的可穿戴柔性传感器，其特征在于：所述的腈纶氨纶交织织物基材径向纱线为腈纶纱线，纬向为氨纶纱线。

3.根据权利要求1或2所述的具有光热效应和抗菌功能的可穿戴柔性传感器，其特征在于：所述的腈纶氨纶交织织物基材径向纱线为32/2双股腈纶纱线，纬向为40s单股氨纶纱线。

4.一种如权利要求1‑3任一项所述的具有光热效应和抗菌功能的可穿戴柔性传感器的制备方法，其特征在于：包括织物基材的织造、传感器基材的制备以及传感器的组装，具体包括以下步骤：

（1）织物基材的织造：采用径向纱线为32/2双股腈纶纱线，纬向为40s单股氨纶纱线经织造成为腈纶氨纶交织的织物基材；

（2）传感器基材的制备：

（2.1）织物基材的初步处理，将腈纶氨纶交织织物基材放入装有去离子水的容器中超声处理5‑15min；

（2.2）将经步骤（2.1）处理后的织物基材进行牛血蛋白溶液浸泡处理；

（2.3）将经步骤（2.2）处理后的织物基材放入碳纳米管溶液中浸泡处理，使织物基材表面附着碳纳米管；

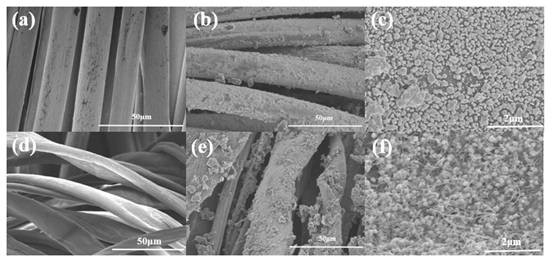

（2.4）将附着有碳纳米管的织物基材浸泡在硝酸银溶液中，然后向烧杯中滴加一定量的柠檬酸钠溶液来将织物基材表面的银离子还原为纳米银微粒，得到表面同时附着有碳纳米管和纳米银微粒的传感器基材；

（3）传感器的组装：将步骤（2）得到的传感器基材裁减为长条状，在其两端用铜导电胶和铜导线连接，基材的上下两个面用弹性胶带贴附后，得到可穿戴柔性传感器。

5.根据权利要求4所述的具有光热效应和抗菌功能的可穿戴柔性传感器的制备方法，其特征在于：步骤（2.2）中所述的牛血蛋白溶液浸泡处理工艺为：将织物基材浸泡在0.5wt%的牛血蛋白溶液中20‑40min。

6.根据权利要求4所述的具有光热效应和抗菌功能的可穿戴柔性传感器的制备方法，其特征在于：步骤（2.3）中所述的碳纳米管溶液浸泡处理工艺为：将织物基材置于0.2wt%的碳纳米管的水分散液中浸泡20‑30h，重复5次。

7.根据权利要求4所述的具有光热效应和抗菌功能的可穿戴柔性传感器的制备方法，其特征在于：步骤（2.4）中所述的硝酸银溶液为0.3‑0.5wt%的硝酸银水溶液；所述浸泡在硝酸银溶液中的具体处理工艺为：硝酸银溶液经油浴加热115‑125℃，浸泡处理25‑35min。

8.根据权利要求4所述的具有光热效应和抗菌功能的可穿戴柔性传感器的制备方法，其特征在于：步骤（2.4）中所述的柠檬酸钠溶液为体积为硝酸银溶液3‑4%的0.1wt%的柠檬酸钠水溶液。

9.根据权利要求4所述的具有光热效应和抗菌功能的可穿戴柔性传感器的制备方法，其特征在于：所述的长条状长宽为3×1cm的长条。
