专利号: 2019112812351
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

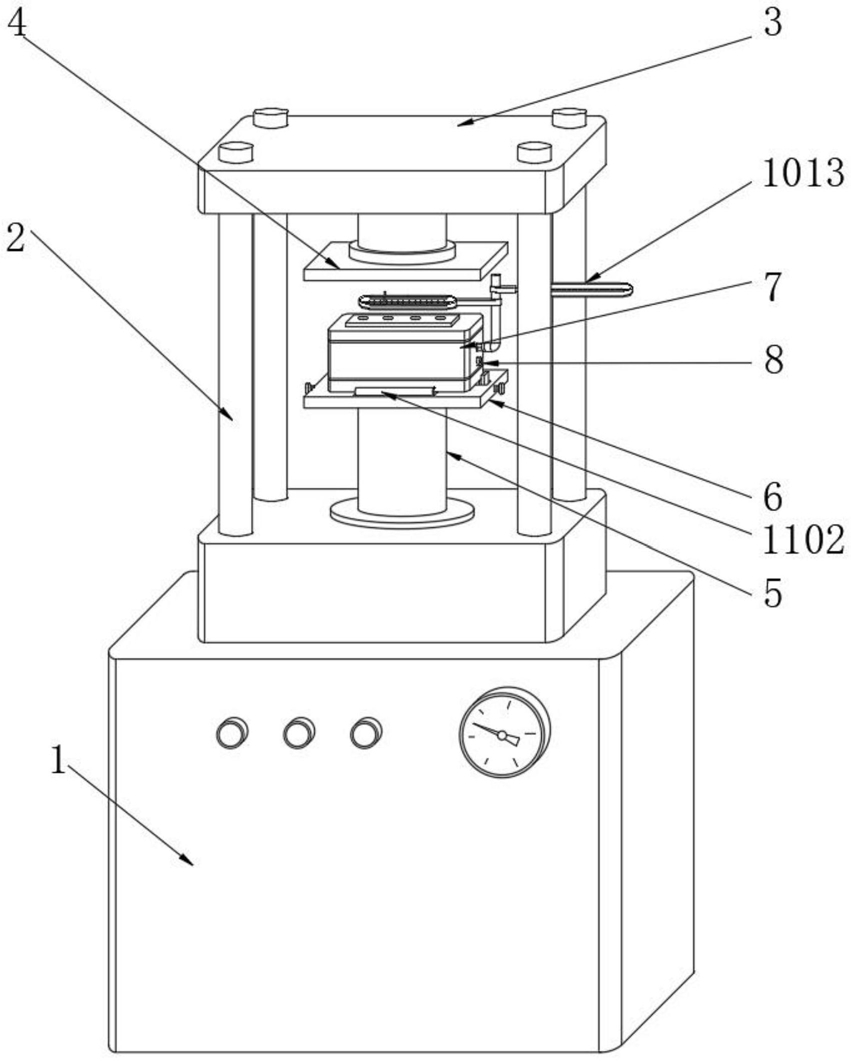

1.一种陆相页岩油储层裂缝长期导流能力测定装置,包括底座(1),其特征在于:所述底座(1)顶面拐角处均安装有引导柱(2),所述引导柱(2)顶端固定安装有顶板(3),所述顶板(3)底端固定安装有压板(4),所述底座(1)顶面中部固定安装有顶杆(5),所述顶杆(5)顶面固定安装有推板(6),所述推板(6)顶面中部活动安装有导流室(7),所述导流室(7)一侧开设有出液管(8);

所述导流室(7)与推板(6)之间设置有预紧组件(9),所述预紧组件(9)包括安装槽(901)、电动伸缩杆(902)、固定板(903)、活动板(904)、弹簧槽(905)、弹簧板(906)、密封板(907)、密封圈(908)和预紧孔(909);

所述安装槽(901)开设于顶杆(5)顶面中部,所述安装槽(901)内部固定安装有电动伸缩杆(902),所述电动伸缩杆(902)顶端固定连接有固定板(903),所述固定板(903)顶面安装有活动板(904),所述活动板(904)底面中部开设有弹簧槽(905),所述弹簧槽(905)内部均匀安装有弹簧板(906),所述弹簧板(906)底端固定安装于固定板(903)顶面,所述活动板(904)顶面粘接有密封板(907),所述密封板(907)外侧套接有密封圈(908),所述导流室(7)底面中部对应密封板(907)顶面处开设有预紧孔(909),所述电动伸缩杆(902)输入端与外部电源输出端电性相连;

所述导流室(7)一侧设置有选粒组件(10),所述选粒组件(10)包括安装孔(1001)、直角杆(1002)、安装块(1003)、连接杆(1004)、筛选盒(1005)、圆孔(1006)、引导口(1007)、引导杆(1008)、挡杆(1009)、刷毛(1010)、套管(1011)、抽杆(1012)、筛选框(1013)和筛网(1014);

所述安装孔(1001)开设于导流室(7)一侧中部,所述安装孔(1001)一侧设置有直角杆(1002),所述直角杆(1002)对应安装孔(1001)一端处固定安装有安装块(1003),所述直角杆(1002)顶端一侧活动套接有连接杆(1004),所述连接杆(1004)一端固定安装有筛选盒(1005),所述筛选盒(1005)底面均匀开设有圆孔(1006),所述筛选盒(1005)正面与背面均开设有引导口(1007),两个所述引导口(1007)之间固定安装有引导杆(1008),所述引导杆(1008)一端固定安装有挡杆(1009),所述引导杆(1008)底面均匀分布有刷毛(1010),所述直角杆(1002)顶端活动套接有套管(1011),所述套管(1011)活动安装于抽杆(1012)一端,所述抽杆(1012)一端固定安装有筛选框(1013),所述筛选框(1013)底端固定连接有筛网(1014);

所述推板(6)顶面对应导流室(7)底面边缘处安装有定位组件(11),所述定位组件(11)包括第一定位槽(1101)、弧形夹板(1102)、第二定位槽(1103)、夹持板(1104)、定位螺杆(1105)和限位槽(1106);

两个所述第一定位槽(1101)分别开设于推板(6)顶面两侧,所述第一定位槽(1101)内部固定安装有弧形夹板(1102),所述推板(6)顶面两端处均固定安装有第二定位槽(1103),所述第二定位槽(1103)内部活动安装有夹持板(1104),所述推板(6)两端中部对应第二定位槽(1103)处贯穿有定位螺杆(1105),所述定位螺杆(1105)对应夹持板(1104)处开设有限位槽(1106),所述限位槽(1106)底端套接于限位槽(1106)内;

所述出液管(8)一侧安装有防砂组件(12),所述防砂组件(12)包括连接管(1201)、挡环(1202)、双层滤网(1203)和挡管(1204);

所述连接管(1201)固定安装于出液管(8)一端,所述连接管(1201)内部固定安装有挡环(1202),所述挡环(1202)一侧设置有双层滤网(1203),所述连接管(1201)通过螺纹套接于挡管(1204)一端。

2.根据权利要求1所述的一种陆相页岩油储层裂缝长期导流能力测定装置,其特征在于:所述密封板(907)顶面的面积与预紧孔(909)截面的面积相同。

3.根据权利要求1所述的一种陆相页岩油储层裂缝长期导流能力测定装置,其特征在于:所述安装块(1003)中部套接有磁环。

4.根据权利要求1所述的一种陆相页岩油储层裂缝长期导流能力测定装置,其特征在于:所述引导杆(1008)远离挡杆(1009)一端固定安装有限位片。

5.根据权利要求1所述的一种陆相页岩油储层裂缝长期导流能力测定装置,其特征在于:所述套管(1011)一端对应直角杆(1002)处开设有连接孔,所述直角杆(1002)顶端安装于连接孔内。

6.根据权利要求1所述的一种陆相页岩油储层裂缝长期导流能力测定装置,其特征在于:所述弧形夹板(1102)和夹持板(1104)靠近导流室(7)一侧处均粘接有橡胶垫片。

7.根据权利要求1所述的一种陆相页岩油储层裂缝长期导流能力测定装置,其特征在于:所述连接管(1201)通过螺纹与出液管(8)相连。
