专利号: 2019112820593
申请人: 陈昱见
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

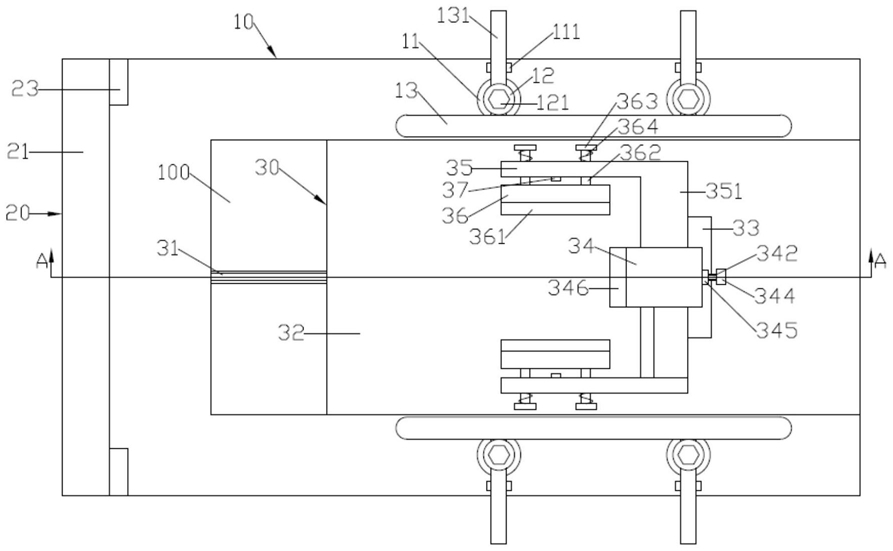

1.一种具有训练镜的站立训练台,其特征在于:包括长方体状的支撑台(10)和移动站立台(30);支撑台(10)左端设置有训练镜单元(20);支撑台(10)的右端面中心成型有矩形槽状的平移槽(100);平移槽(100)上下贯穿设置;移动站立台(30)包括站立台板(32);站立台板(32)左右移动设置在平移槽(100)内;站立台板(32)上端面右端设置有升降支撑座(33);升降支撑座(33)上升降设置有臀部依靠座(34);臀部依靠座(34)的前后端面上分别前后移动设置有前后限位板(35);一对前后限位板(35)靠近的端面上分别前后弹性移动的反馈板(36);一对前后限位板(35)靠近的端面上分别设置有压力传感器(37);一对反馈板(36)位于一对压力传感器(37)之间;训练镜单元(20)包括训练镜支撑座(21);训练镜支撑座(21)的右端面上设置有训练镜(22);训练镜支撑座(21)的右端面上前后端分别设置有偏移警告灯(23);压力传感器(37)控制同侧的偏移警告灯(23)。

2.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:训练镜支撑座(21)的下端面中心设置有矩形槽状的避让槽(211);避让槽(211)左右贯穿设置;平移槽(100)的前后侧壁上分别成型有矩形槽状的平移导向槽(101);平移导向槽(101)的右端不封口;站立台板(32)的前后端面上分别成型有与平移导向槽(101)配合的平移导向块;支撑台(10)的左端面上左右穿设有平移螺杆(31);平移螺杆(31)枢接在平移槽(100)的左侧壁上;站立台板(32)的左端面中心成型有与平移螺杆(31)配合的螺纹孔(320);平移螺杆(31)的左端成型有正六边形状的平移驱动块;平移驱动块位于避让槽(211)内。

3.根据权利要求1或2所述的一种具有训练镜的站立训练台,其特征在于:站立台板(32)的下端面上安装有若干均匀分布的平移滚轮(321);平移滚轮(321)着地。

4.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:训练镜支撑座(21)右端面上成型有矩形槽状的安置槽(210);训练镜(22)镶嵌在安置槽(210)内。

5.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:升降支撑座(33)的上端面中心成型有矩形槽状的升降槽(330);臀部依靠座(34)的下端面右端成型有与升降槽(330)配合的升降支撑块(341);升降支撑座(33)的右端面上端螺接有高度限制螺栓(331);高度限制螺栓(331)的内侧端抵靠在升降支撑块(341)的右端面上。

6.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:臀部依靠座(34)成型有前后贯穿的矩形槽状的前后移动槽(340);一对前后限位板(35)靠近的端面右端分别成型有L字型的前后移动块(351);前后移动块(351)的左右宽度与前后移动槽(340)的左右宽度相同;前后移动块(351)的上下宽度为前后移动槽(340)的上下宽度的一半;一对前后移动块(351)上下接触并且前后移动设置在前后移动槽(340)内;上侧的前后移动块(351)水平部的下端面成型有前后驱动齿条(352);下侧的前后移动块(351)水平部的上端面成型有前后驱动齿条(352);前后移动槽(340)的右侧壁中心枢接有前后驱动杆(342);前后驱动杆(342)的左端固定有前后驱动齿轮(343);前后驱动齿轮(343)位于一对前后驱动齿条(352)之间并且分别与一对前后驱动齿条(352)啮合;前后驱动杆(342)的右端成型有前后驱动块(344);前后驱动杆(342)的右部成型有外螺纹部并且此螺纹部上螺接有限制螺母(345);限制螺母(345)的左端面上成型有圆环状的阻尼层。

7.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:一对反馈板(36)远离的端面分别成型有一对左右对称设置的圆柱状的前后导杆(362);前后导杆(362)前后方向穿过相应侧的前后限位板(35);前后导杆(362)远离反馈板(36)的一端分别成型有止位板(363);前后导杆(362)的靠近止位板(363)的一端套设有拉簧(364);拉簧(364)的一端固定在止位板(363)、另一端固定在前后限位板(35)上。

8.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:一对反馈板(36)靠近端面上设置有软性材料组成的侧抵靠层(361);臀部依靠座(34)的左端面上设置有软性材料组成的右抵靠层(346)。

9.根据权利要求1所述的一种具有训练镜的站立训练台,其特征在于:支撑台(10)的上端面位于平移槽(100)的前后两侧的部分分别成型有一对左右对称设置的扶手支撑座(11);扶手支撑座(11)上插设有扶手上支撑杆(12);扶手支撑座(11)的侧壁上端螺接有扶手升降螺栓(111);扶手升降螺栓(111)的内侧端抵靠住扶手上支撑杆(12)上;扶手上支撑杆(12)上前后方向插设有前后调节支撑杆(131);一对前后调节支撑杆(131)靠近臀部依靠座(34)的一端成型有扶手杆(13);扶手上支撑杆(12)的上端面上螺接有前后调节螺栓(121);前后调节螺栓(121)的下端抵靠住前后调节支撑杆(131)。
