专利号: 2019112864695
申请人: 东阳宗添电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

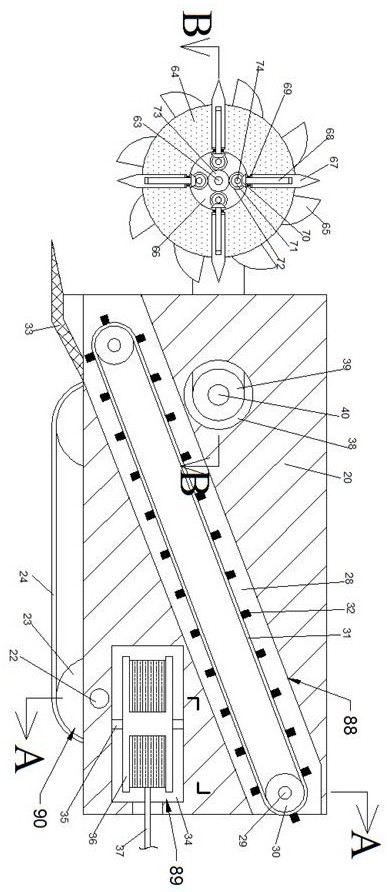

1.一种埋地式电缆铺设装置,包括机体,其特征在于:所述机体下端面内设有行进装置;

所述行进装置包括前后对称的可转动的行进履带,所述行进履带转动带动所述机体行进,所述行进装置上侧设有存放装置,所述存放装置包括电缆,所述机体行进时所述电缆被掩埋于地下,所述存放装置上侧设有输送装置,所述输送装置包括转动的输送带,所述输送带的转动将开挖的土壤由左向右输送用以填埋所述电缆;

所述输送装置上侧设有前后贯穿的旋转腔,所述旋转腔内转动设有外周为齿状结构的旋转柱,所述旋转腔右侧设有可使得所述旋转柱摆动的动力装置,所述旋转柱内设有转换装置;

所述旋转柱前后端固设有安装杆,所述安装杆之间安装有挖掘筒,所述挖掘筒外表面安装有挖掘齿,则所述挖掘筒转动带动所述挖掘齿转动开挖土壤,所述挖掘筒内设有挖掘装置,所述挖掘装置包括可伸缩的钻头,当遇到岩石等难于通过所述挖掘齿开挖时,则通过所述钻头的钻进将岩石破碎,所述转换装置可分别为所述挖掘筒转动及所述挖掘装置工作提供动力。

2.如权利要求1所述的一种埋地式电缆铺设装置,其特征在于:所述行进装置包括前后对称且开口朝下的行进转槽;

所述行进转槽内转动设有左右对称的行进轮,左右的所述行进轮之间通过通过所述行进履带动力连接,前后的所述行进轮中心处通过行进转轴连接,右侧的所述行进转轴后端动力连接有行进电机。

3.如权利要求1所述的一种埋地式电缆铺设装置,其特征在于:所述存放装置包括存放腔,所述存放腔内通过收卷轴转动设有缠绕盘,所述电缆缠绕设置于所述缠绕盘上,所述电缆右端延伸至所述机体右侧。

4.如权利要求1所述的一种埋地式电缆铺设装置,其特征在于:所述输送装置包括右侧向上倾斜的输送腔;

所述输送腔内转动设有两个输送轴,所述输送轴上固设有输送轮,所述输送轮之间通过所述输送带动力连接,所述输送带上均匀设置有输送板,所述输送腔前侧与前侧的所述行进转槽之间连通设有同步带槽,上侧的所述输送轴前端与右侧的所述行进转轴前端均延伸至所述同步带槽内且通过所述同步皮带动力连接,所述输送腔下端固定设有铲推板。

5.如权利要求1所述的一种埋地式电缆铺设装置,其特征在于:所述动力装置包括与所述旋转腔相通的动力转槽,所述动力转槽内通过动力轴转动设有动力齿轮,所述动力齿轮与所述旋转柱啮合,所述动力轴前端动力连接有动力电机。

6.如权利要求1所述的一种埋地式电缆铺设装置,其特征在于:所述转换装置包括转换槽;

所述转换槽前端壁固设有转换电机,所述转换电机后端动力安装有后端与所述转换槽后端壁转动连接的转动丝杠,所述转动丝杠上螺纹连接有转换块,所述转换块内设有驱动槽,所述驱动槽内转动设有花键套,所述花键套上固设有固定齿轮,所述固定齿轮右侧啮合连接有驱动齿轮,所述驱动齿轮中心处固设有驱动轴,所述驱动轴前端动力连接有驱动电机,所述转换槽前后端壁内均转动设有与所述花键套花键连接的花键轴,所述花键轴远离所述转换槽的一端延伸至所述安装杆内。

7.如权利要求1所述的一种埋地式电缆铺设装置,其特征在于:所述挖掘装置包括前后对称的啮合腔;

所述啮合腔之间转动设有转动轴,所述转动轴前后端分别与所述安装杆内端面转动连接,在所述啮合腔内的所述转动轴上固设有转动齿轮,所述转动齿轮外周啮合连接有四个啮合齿轮,前后的所述啮合齿轮中心处通过连接轴固连,前后的所述啮合齿轮远离对称中心的一端固设有第一锥齿轮,所述第一锥齿轮远离所述转动齿轮的一端啮合连接有第二锥齿轮,所述第二锥齿轮中心处固设有螺纹轴,所述啮合腔外周均布设有四个滑动槽,所述钻头滑动设置于所述滑动槽内且与所述螺纹轴螺纹连接。

8.如权利要求7所述的一种埋地式电缆铺设装置,其特征在于:所述安装杆内设有传动槽;

所述挖掘筒通过旋转轴转动设置于前后的所述安装杆之间,所述旋转轴后端与后侧的所述花键轴后端均延伸至后侧的所述传动槽内且均固设有传动带轮,所述传动带轮之间通过传动皮带动力连接,所述转动轴前端与前侧的所述花键轴前端延伸至前侧的所述传动槽内且均固设有皮带轮,所述皮带轮之间通过连接皮带动力连接。
