专利号: 2019112875079
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

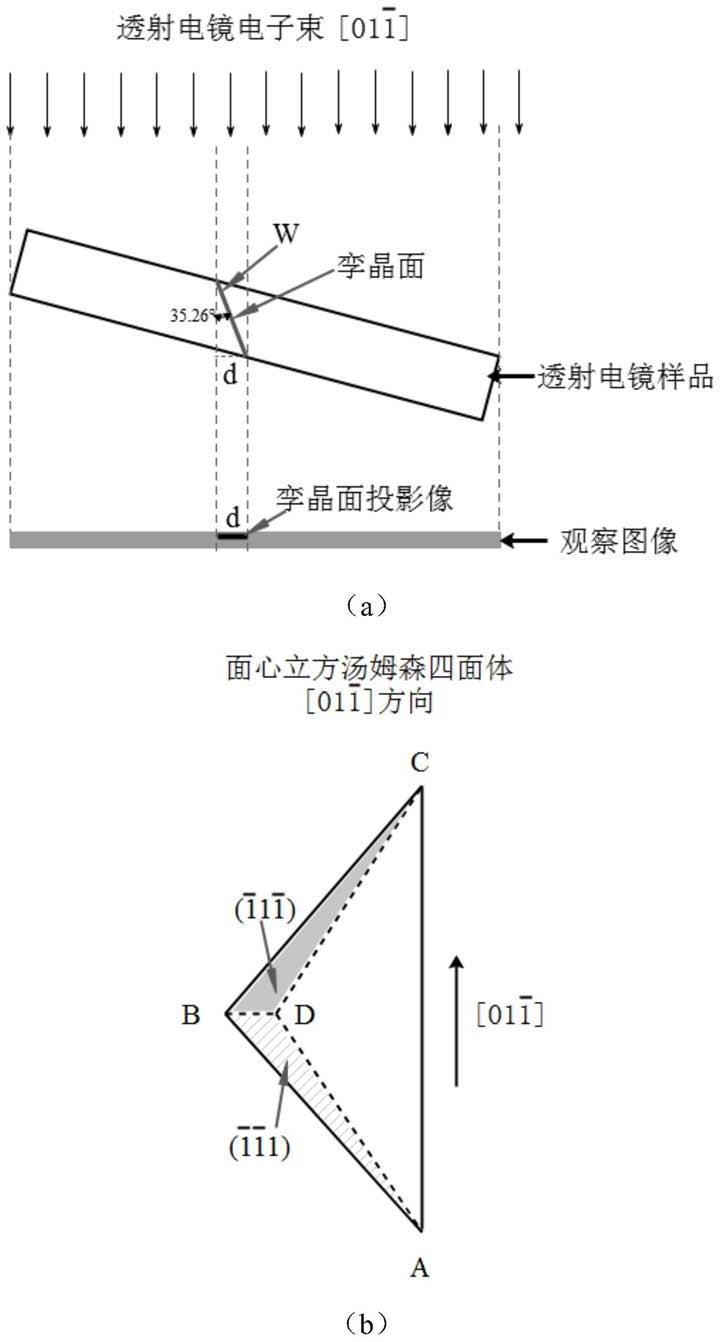

1.一种在透射电镜中测量面心立方晶体样品里孪晶面宽度的方法,其特征在于,包括如下步骤:步骤一、建立面心立方晶体样品里孪晶面的第一模型,所述第一模型是根据投影几何获得的;

步骤二、将面心立方透射电镜样品放入电镜后,查找含有孪晶组织的薄区,将所检测晶粒倾转到<110>晶带轴;

步骤三:调节放大倍数,采集孪晶面的投影图像,包括明场图像和暗场图像,并从图像中测量出孪晶面的投影宽度;

步骤四:将步骤三中测量的孪晶面的投影宽度值代入所述第一模型中,确定透射样品中孪晶面的实际宽度。

2.根据权利要求1所述的在透射电镜中测量面心立方晶体样品里孪晶面宽度的方法,其特征在于,步骤一中,所述第一模型满足如下公式:式中,W为样品中孪晶界实际宽度(nm),d为投影图像中孪晶面的投影宽度(nm)。

3.根据权利要求1所述的在透射电镜中测量面心立方晶体样品里孪晶面宽度的方法,其特征在于,所述面心立方晶体的孪晶面为其密排面{111},根据描述面心立方晶体所有位错以及位错反应的汤姆森四面体,所述面心立方晶体有四个孪晶面,分别为(111)、和 根据汤姆森四面体,<110>晶向与密排面{111}具有特殊的位向关系,任意一个<110>晶向平行于其中两个{111}密排面,且与另外两个{111}密排面成相同的夹角,其中, 晶向平行于(111)面和 面,且与 面和 面成

35.26°的角度; 晶向平行于(111)面和 面,且与 面和 面成

35.26°的角度; 晶向平行于(111)面和 面,且与 面和 面成

35.26°的角度;当面心立方透射电镜样品倾转到某一<110>晶向时,能够观察到不与之平行的两个孪晶面的投影图像。
