专利号: 2019112893999
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

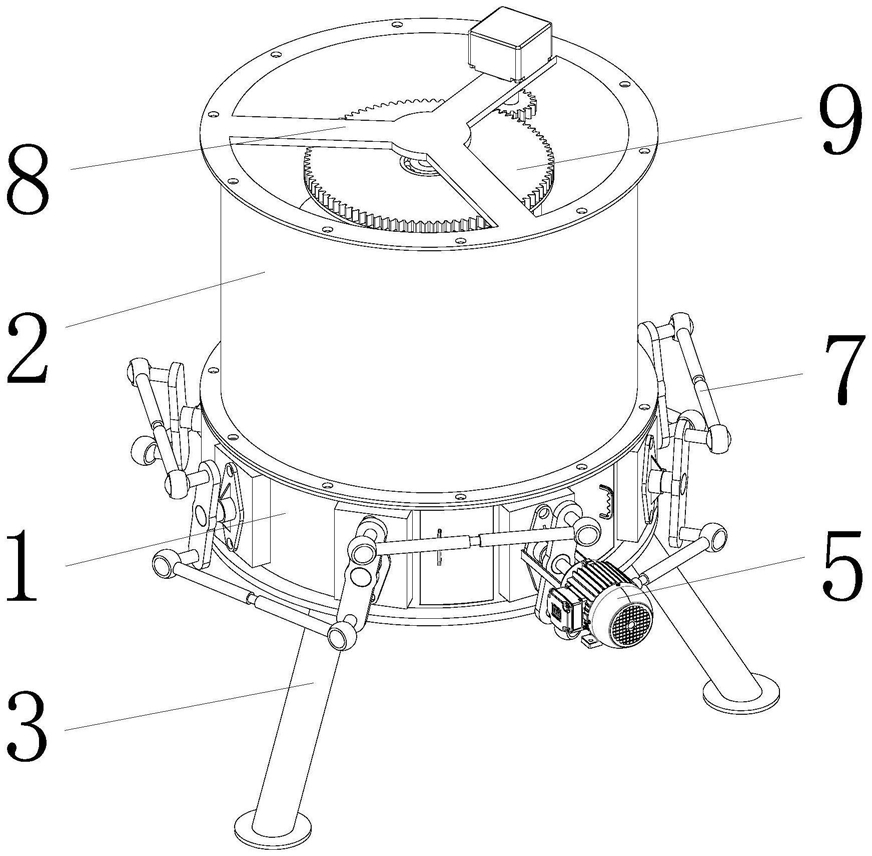

1.一种可防止堵塞的废绒回收清洗装置,包括搅拌缸(1),其特征在于:所述搅拌缸(1)的底端安装有多个撑脚(3),且搅拌缸(1)的外侧设置有八个轴座(13),所述搅拌缸(1)的中间位置固定安装有中心柱(16),且中心柱(16)的外侧周向设置有八个开孔,所述搅拌缸(1)的内侧安装有八个旋转杆(17),所述旋转杆(17)的一端插入到中心柱(16)外侧的开孔内,且旋转杆(17)的另一端穿过轴座(13)的一侧并延伸至搅拌缸(1)的外侧,且旋转杆(17)的外周设置有四个梯形叶片(10),所述旋转杆(17)延伸至搅拌缸(1)外侧的一端安装有扭转杆(14),且扭转杆(14)的两端设置有球头(15),其中一个球头(15)上安装有连接套杆(7),且连接套杆(7)的内侧设置有套管(19),另一个球头(15)上安装有连接插杆(21),且连接插杆(21)的一端安装有插芯(20),所述插芯(20)的一端安装有弹簧(18),连接套杆(7)和连接插杆(21)的一端皆设置有卧腔(22),且两个球头(15)安装在卧腔(22)的内部,其中一个旋转杆(17)和正反转电机(5)的输出端连接,正反转电机(5)通过桥架(6)和搅拌缸(1)的侧壁固定连接。

2.根据权利要求1所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述搅拌缸(1)的顶端安装有蠕动缸(2),且蠕动缸(2)的顶端设置有三角支架(8),所述三角支架(8)的底端设置有吊装杆(4),且吊装杆(4)的底端设置有承重卧球(23),承重卧球(23)上安装有蠕动盘(27),蠕动盘(27)的中心设置有和承重卧球(23)相匹配的球孔。

3.根据权利要求2所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述蠕动盘(27)的底端安装有四个升降杆(28),且升降杆(28)的底端安装有升降片(29),四个升降杆(28)通过铰接卧球(12)和蠕动盘(27)球铰接,蠕动盘(27)的外侧设置有四个和铰接卧球(12)相匹配的球孔。

4.根据权利要求2所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述三角支架(8)的下方安装有轴承(24),轴承(24)的内环固定在吊装杆(4)的外侧,且轴承(24)的外侧固定安装有齿轮盘(9),所述齿轮盘(9)的底端安装有顶杆(901),且顶杆(901)的底端安装有碾压轮(902),碾压轮(902)截面的一端呈半圆形。

5.根据权利要求2所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述三角支架(8)的一侧设置有蠕动电机(25),且蠕动电机(25)的输出端安装有齿轮(26),所述齿轮(26)和齿轮盘(9)相互啮合。

6.根据权利要求1所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述套管(19)的深度小于插芯(20)和弹簧(18)的长度和,弹簧(18)的一端和套管(19)内部的端面固定连接。

7.根据权利要求1所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述旋转杆(17)靠近轴座(13)一端的直径大,且旋转杆(17)靠近中心柱(16)一端的直径小,梯形叶片(10)靠近轴座(13)的一端宽,梯形叶片(10)靠近中心柱(16)的一端窄。

8.根据权利要求1所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述搅拌缸(1)和蠕动缸(2)通过环形的法兰盘固定连接,搅拌缸(1)外侧共设置有四个密封门(11),四个密封门(11)分别设置在搅拌缸(1)的两侧。

9.根据权利要求1所述的一种可防止堵塞的废绒回收清洗装置,其特征在于:所述扭转杆(14)的中间设置有和旋转杆(17)一端相匹配的开孔,且扭转杆(14)和旋转杆(17)的一端锁定安装。
