专利号: 2019112898704
申请人: 绍兴市高砚智生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

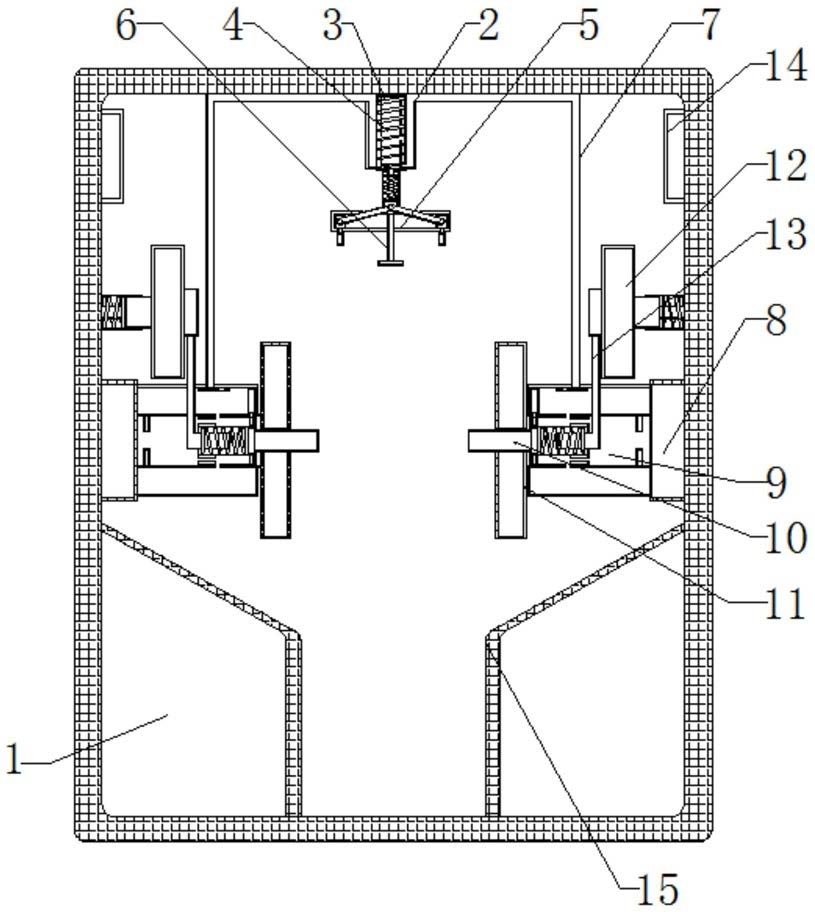

1.一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,包括打磨机(1),其特征在于:所述打磨机(1)的内部的顶部活动连接有打磨轨道(2),所述打磨轨道(2)的内部活动连接有活动管(3),所述活动管(3)的外侧套接有复位弹簧(4),所述打磨轨道(2)的下方活动连接有T形滑轨(5),所述T形滑轨(5)的内部活动连接有打磨杆(6),所述打磨轨道(2)的两侧活动连接有液压管(7),所述打磨机(1)的内部活动连接有从动轮(8),所述从动轮(8)的左侧活动连接有夹紧管(9),所述夹紧管(9)的内部活动连接有控制杆(10),所述夹紧管(9)的左侧活动连接有夹紧板(11),所述夹紧管(9)的上方活动连接有动力轮(12),所述动力轮(12)与夹紧管(9)之间活动连接有推动杆(13),所述动力轮(12)的上方活动连接有除尘扇(14),所述打磨机(1)的内部的下方活动连接有导流板(15)。

2.根据权利要求1所述的一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,其特征在于:所述活动管(3)上开设有通孔,所述活动管(3)的内部活动连接有定位滑块和定位杆。

3.根据权利要求1所述的一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,其特征在于:所述T形滑轨(5)内部活动连接有打磨滑块和打磨弹簧,所述T形滑轨(5)的两侧活动连接有侧磨滑块,侧磨滑块与打磨滑块直接活动连接有活动杆。

4.根据权利要求1所述的一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,其特征在于:所述夹紧管(9)的内部活动连接有控制弹簧和控制滑块,所述夹紧管(9)上开设有通孔。

5.根据权利要求1所述的一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,其特征在于:所述控制杆(10)与推动板固定连接。

6.根据权利要求1所述的一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,其特征在于:所述夹紧管(9)的内部活动连接有控流滑轨,控流滑轨内部活动连接有控流滑块和控流弹簧,控流滑块上开设有通孔。

7.根据权利要求1所述的一种利用液压远离夹紧打磨不同尺寸材料的打磨装置,其特征在于:所述动力轮(12)的右侧活动连接有动力弹簧。
