专利号: 201911292020X
申请人: 宣城恒创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

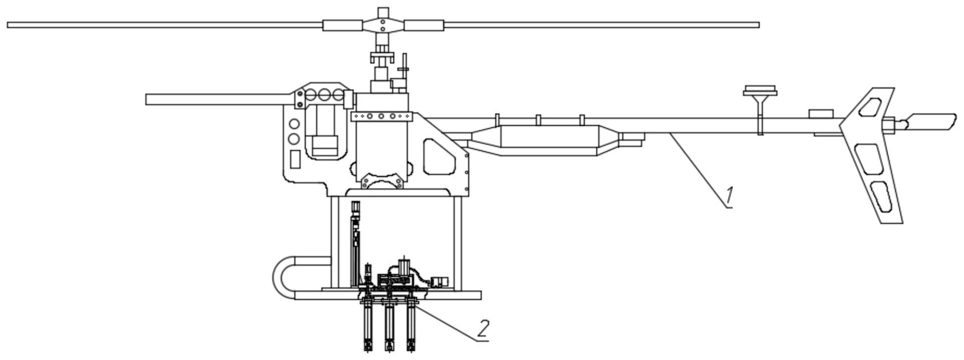

1.一种水质采样环保无人机,包括无人机(1)和设置在所述无人机(1)下部的采样装置(2);其特征在于,所述采样装置(2)包括安装板(21)、升降装置(22)和转动样筒库(37);所述升降装置(22)和转动样筒库(37)安装在所述安装板(22)上;所述升降装置(22)的运动终端通过固定板(30)安装有第一转动装置(23);所述转动样筒库(37)内设置有若干个采样筒(24);所述第一转动装置(23)依次驱动所述转动样筒库(37)内的采样筒(24)进行采样。2.根据权利要求1所述的一种水质采样环保无人机,其特征在于,所述第一转动装置(23)包括设置在所述固定板(30)上的电机座(32);所述电机座(32)上端安装有第一驱动电机(31);所述电机座(32)内部设置有连接轴(36);所述连接轴(36)的上端与所述第一驱动电机(31)通过联轴器(33)连接;所述连接轴(36)下端贯穿设置有销轴(40),且所述销轴(40)与所述连接轴(36)为过盈配合。3.根据权利要求2所述的一种水质采样环保无人机,其特征在于,所述电机座(32)内设置有可承受轴向力的滚子轴承(34),支撑所述连接轴(36);所述电机座(32)下端设置有端盖(35),所述端盖(35)挡住所述滚子轴承(34)的外圈。4.根据权利要求3所述的一种水质采样环保无人机,其特征在于,所述转动样筒库(37)包括圆盘状的转动盘(27);所述转动盘(27)平行设置在所述安装板(21)的下方,其上表面沿圆周方向设置有若干个第一通孔(38);所述采样筒(24)设置在所述第一通孔(38)内,且与所述第一通孔(38)同心。5.根据权利要求4所述的一种水质采样环保无人机,其特征在于,所述转动盘(27)的第一通孔(38)的圆周上对称设置有四个圆弧凸起(39);在两个圆弧凸起之间的转动盘(27)被间隔贯穿,形成与第一通孔(38)相通的弧形缺口,其弧度与圆弧凸起(39)的外径一致。6.根据权利要求5所述的一种水质采样环保无人机,其特征在于,所述采样筒(24)上端设置有连接座(26);所述连接座(26)上部为空心圆柱体,所述空心圆柱体下端延伸有圆盘;所述连接座(26)的圆盘两侧对称延伸出两个突出的圆弧,所述圆弧的外径与所述圆弧凸起(39)的外径一致;两个所述圆弧放置在所述转动盘(27)上的四个圆弧凸起(39)之间,其下表面与所述转动盘(27)贴合。7.根据权利要求6所述的一种水质采样环保无人机,其特征在于,所述连接座(26)的圆盘下端延伸出带有外螺纹的圆柱体;所述带有外螺纹的圆柱体下端延伸出直径相对采样筒(24)内径较小的圆柱体;所述连接座(26)的带有外螺纹的圆柱体设置在所述采样筒(24)内,并通过螺纹与所述采样筒(24)连接;所述连接座(26)上部的空心圆柱体侧壁上,对称设置有回形缺口(45);所述连接轴(36)上的销轴(40)两端分别从上端进入两个回形缺口(45)并与回形缺口(45)挂接。8.根据权利要求7所述的一种水质采样环保无人机,其特征在于,所述转动样筒库(37)还包括第二转动装置(29);所述第二转动装置(29)设置在所述安装板(21)上方;其输出轴(41)从下方伸出,并穿过所述安装板(21);所述输出轴(41)下端固定设置有转盘连接座(42);所述转盘连接座(42)与所述转动盘(27)固定连接。9.根据权利要求8所述的一种水质采样环保无人机,其特征在于,所述采样筒(24)的中心孔内设置有活塞(44);所述活塞(44)将所述采样筒(24)内的腔体分隔为上、下两部分;所述采样筒(24)的筒壁上与所述连接座(26)下部的圆柱体对应的区域设置有气管接头;所述采样筒(24)下端设置有单向阀(25);所述单向阀(25)通过螺纹与所述采样筒(24)的下端连
