专利号: 2019112921382
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

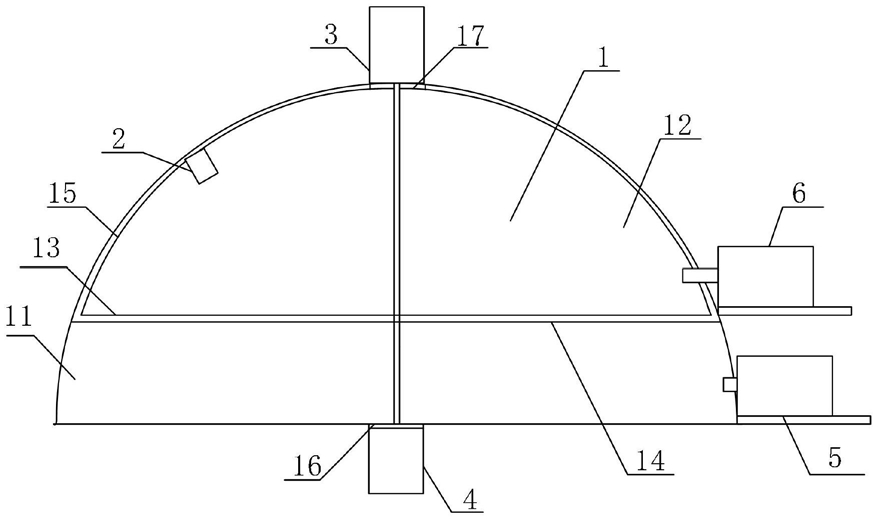

1.太阳光照影响下多层海雾环境主动偏振特性测试系统,其特征在于,包括:多层海雾环境模拟系统(1)、太阳模拟系统(2)、偏振发射系统(3)、偏振接收系统(4)、海雾粒子发生器(5)及大气气溶胶发生器(6),所述多层海雾环境模拟系统(1)为半球形箱体,在多层海雾环境模拟系统(1)的顶部中央位置开设有第二玻璃窗口(17),底部中央位置开设有第一玻璃窗口(16),多层海雾环境模拟系统(1)内部设置有玻璃隔层(13);玻璃隔层(13)呈水平布置,玻璃隔层(13)的外边缘与多层海雾环境模拟系统(1)的内壁密封连接,玻璃隔层(13)将多层海雾环境模拟系统(1)分隔成上下两层,上层为大气环境模拟层(12),下层为海雾环境模拟层(11),玻璃隔层(13)的上表面边缘固定有与其同轴设置的圆环形导轨(14);圆环形导轨(14)上安装有与其滑动配合的圆弧形导轨(15);圆弧形导轨(15)与圆环形导轨(14)呈垂直布置,圆弧形导轨(15)与多层海雾环境模拟系统(1)的上层弧度一致;

所述太阳模拟系统(2)由氙灯组成,置于圆弧形导轨(15)上,太阳模拟系统(2)在圆弧形导轨(15)上除第二玻璃窗口(17)位置处任意滑动;

所述偏振发射系统(3)置于多层海雾环境模拟系统(1)的第二玻璃窗口(17)上方,偏振发射系统(3)用于发射偏振光;

所述偏振接收系统(4)置于多层海雾环境模拟系统(1)的第一玻璃窗口(16)下方,偏振接收系统(4)用于测量其接收到偏振光的偏振态,并对偏振光传输特性进行分析;

所述海雾粒子发生器(5)与海雾环境模拟层(11)连通,海雾粒子发生器(5)用于产生海雾粒子;

所述大气气溶胶发生器(6)与大气环境模拟层(12)连通,大气气溶胶发生器(6)用于产生大气气溶胶粒子;

所述半球形箱体材质为不锈钢;

所述第一玻璃窗口(16)和第二玻璃窗口(17)呈圆形;

所述偏振光为线偏振光和圆偏振光;线偏振光是波长为450nm、532nm或671nm的可见光区域的线偏振光,或者线偏振光是波长为808nm或1064nm的近红外线区域的线偏振光;圆偏振光是波长为450nm、532nm或671nm的可见光区域的圆偏振光,或者圆偏振光是波长为

808nm或1064nm的近红外线区域的圆偏振光;

所述多层海雾环境模拟系统(1)为半径2.4m的半球形箱体,第二玻璃窗口(17)的直径为50mm,第一玻璃窗口(16)的直径为50mm,大气环境模拟层(12)的高度为1.6m,海雾环境模拟层(11)的高度为0.8m。
