专利号: 2019112948169
申请人: 王建忠
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

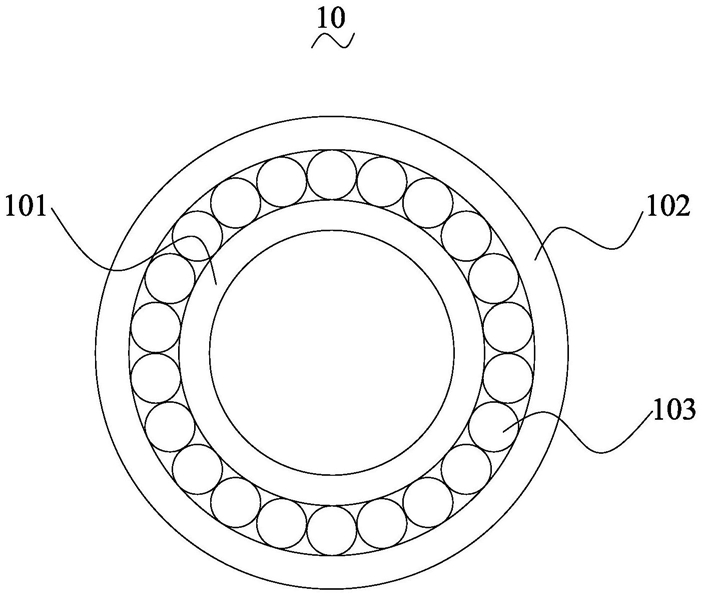

1.一种轴承滚珠弹出设备,其特征在于,包括滚珠弹出装置及与所述滚珠弹出装置连接的悬挂装置;

所述悬挂装置将所述滚珠弹出装置以悬空方式固定;

所述滚珠弹出装置包括滚珠搅拌机构、滚珠收容器及滚珠弹出机构;

所述滚珠搅拌机构包括搅拌组件及与所述搅拌组件连接的驱动组件,所述驱动组件驱动所述搅拌组件转动,所述搅拌组件伸入所述滚珠收容器内;

所述滚珠收容器开设有滚珠下落口;

所述滚珠弹出机构包括滚珠传输管道、滚珠弹出本体及滚珠弹出控制组件;

所述滚珠弹出本体内开设有贯通所述滚珠弹出本体的滚珠列队通道,所述滚珠列队通道的内直径大于滚珠的直径并小于滚珠的两倍直径;所述滚珠列队通道与所述滚珠传输管道连通,所述滚珠传输管道与所述滚珠下落口连通,所述滚珠弹出控制组件设置于所述滚珠弹出本体上;

所述滚珠弹出控制组件包括压持杆、活动杆及复位弹性件;所述压持杆的一端与所述活动杆铰接,另一端铰接于所述滚珠弹出本体上,所述复位弹性件设置于所述滚珠弹出本体上;所述复位弹性件为所述压持杆提供复位弹性力,以使所述压持杆获得向所述滚珠弹出本体远离的趋势;所述活动杆滑动设置于所述滚珠弹出本体上;所述活动杆上设置有第一滚珠阻挡片和第二滚珠阻挡片,所述第一滚珠阻挡片和所述第二滚珠阻挡片均为弹性阻挡片,所述第一滚珠阻挡片和所述第二滚珠阻挡片相互平行且间隔距离小于滚珠的直径;

所述第一滚珠阻挡片和所述第二滚珠阻挡片于所述滚珠列队通道处形成阻挡和弹出的错位,从而对所述滚珠列队通道中的滚珠进行阻挡或逐一弹出。

2.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述第一滚珠阻挡片短于所述第二滚珠阻挡片,且所述第二滚珠阻挡片开设有滚珠下落孔;

未对所述压持杆施加外力时,所述复位弹性件提供的弹性力间接使得所述活动杆进行复位,从而使得所述第一滚珠阻挡片脱离所述滚珠列队通道,且所述第二滚珠阻挡片阻挡于所述滚珠列队通道,实现对滚珠的阻挡;

对所述压持杆施加外力时,所述活动杆向靠近所述滚珠列队通道的方向滑动,从而使得所述第一滚珠阻挡片进入所述滚珠列队通道并阻挡于所述滚珠列队通道,且所述第二滚珠阻挡片的所述滚珠下落孔与所述滚珠列队通道贯通,实现对单个滚珠的弹出。

3.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述滚珠弹出本体在远离所述滚珠传输管道的一端开设有滚珠定向通道,所述滚珠定向通道与所述滚珠列队通道贯通。

4.根据权利要求2所述的轴承滚珠弹出设备,其特征在于,所述滚珠弹出本体上开设有分别与所述第一滚珠阻挡片和第二滚珠阻挡片配合的第一滑动凹槽和第二滑动凹槽。

5.根据权利要求3所述的轴承滚珠弹出设备,其特征在于,所述滚珠弹出本体上开设有与所述活动杆配合的第三滑动凹槽。

6.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述复位弹性件为弹簧结构。

7.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述滚珠收容器为漏斗形,且所述滚珠下落口开设于漏斗形的最窄处。

8.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述驱动组件固定于所述悬挂装置中;

所述搅拌组件包括搅拌头及连杆,所述搅拌头通过连杆与所述驱动组件连接;

所述搅拌头伸入至所述滚珠收容器的下端。

9.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述滚珠传输管道为弹性波纹软管。

10.根据权利要求1所述的轴承滚珠弹出设备,其特征在于,所述压持杆设置有多个凹凸交错的圆弧段,多个所述凹凸交错的圆弧段形成此起彼伏的波浪形结构。
