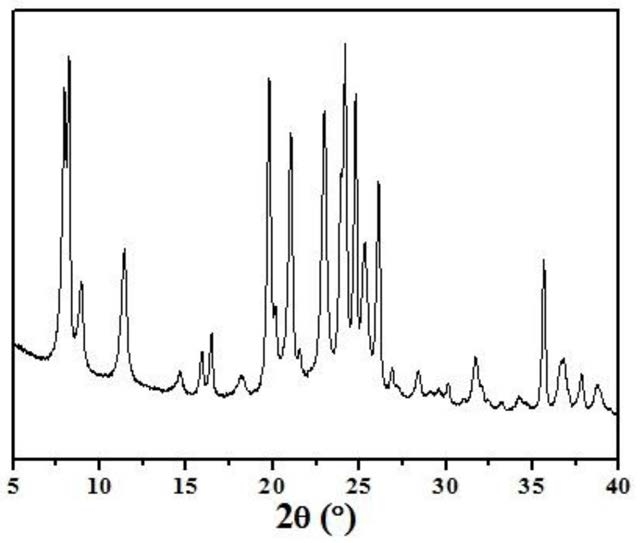

1.一种无有机结构导向剂存在下合成硼硅及铁硅MTT沸石的方法，其特征在于，包括以下步骤：取固体硅铁前驱体或固体硅硼前驱体，与碱源、晶种和乙醇置于研钵中，进行研磨；然后转至反应釜中，在120～180℃条件下反应15 h～6 d；将产物抽滤、烘干，即得到铁硅沸石分子筛或硼硅沸石分子筛；

在反应体系中，控制各反应原料中SiO2 ∶（B 或Fe）∶Na2O∶乙醇的摩尔比范围为1 ∶

0.005～0.1∶0.02～0.1 ∶0.6～2.0；所述晶种是全硅MTT沸石晶种，添加量是固体前驱体质量的10 %。

2.根据权利要求1所述的方法，其特征在于，所述固体硅铁前驱体通过下述方式制备获得：将九水硝酸铁溶于水中，制得硝酸铁溶液；将NaOH溶于水中，制得碱液；在搅拌下先后向含水硅溶胶中滴加碱液和硝酸铁溶液；滴加完成后继续搅拌2 h，再转至150℃的烘箱中放置12 h，蒸干水分，得到固体硅铁前驱体；通过控制硝酸铁溶液中加入的九水硝酸铁的质量，来调整固体硅铁前驱体中Si/Fe的摩尔比。

3.根据权利要求1所述的方法，其特征在于，所述固体硅硼前驱体通过下述方式制备获得：

将四水偏硼酸钠溶于水中，制得偏硼酸钠溶液；将NaOH溶于水中，制得碱液；在搅拌下先后向含水硅溶胶中滴加碱液和偏硼酸钠溶液；滴加完成后继续搅拌2 h，再转至150℃的烘箱中放置12 h，蒸干水分，得到固体硅铁前驱体；通过控制偏硼酸钠溶液中加入的四水偏硼酸钠的质量，来调整固体硅硼前驱体中Si/Fe的摩尔比。

4.根据权利要求1所述的方法，其特征在于，所述碱源是九水硅酸钠。
