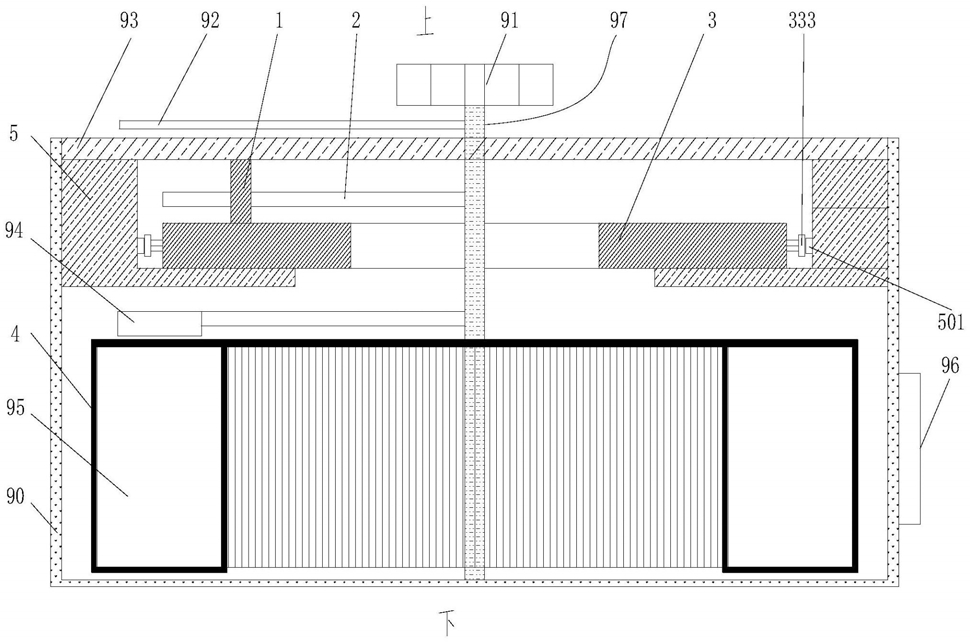

1.一种延长使用寿命的调压装置，包括调压器壳体(90)、旋钮(91)、指针(92)、刻度盘(93)、碳刷及支架(94)、环形铁芯(95)、接线面板(96)、中心转轴(97)，其特征在于，还包括：至少两组分段线圈(4)：首尾相邻绕设在环形铁芯(95)上；所述分段线圈(4)包括绕向相同的调整线圈(41)和联络线圈(42)；

固定环(5)：设于刻度盘(93)和碳刷及支架(94)之间并且与调压器壳体(90)固定连接；

转换环(3)：与固定环(5)对应设置，且两者设有相对面；

限位挡针(2)：与中心转轴(97)固定连接，设于转换环(3)的上部且与碳刷及支架(94)上下重合；

限位桩(1)：上端与刻度盘(93)固定连接，下端与转换环(3)固定连接，所述限位桩(1)位于刻度盘(93)无码区(98)所在的扇面区域；

双刀双掷开关：与分段线圈(4)数量相同且与联络线圈(42)的位置对应；所述双刀双掷开关包括：设于固定环(5)上的公共触点(501)、联络触点(502)、电源触点(503)以及设于转换环(3)上的开关连片(333)；

与限位桩(1)处于同一径向方向上的双刀双掷开关的开关连片(333)连通公共触点(501)、电源触点(503)，其余的双刀双掷开关的开关连片(333)连通公共触点(501)、联络触点(502)；

相邻的联络线圈(42)、调整线圈(41)的引出点连接双刀双掷开关的同一组触点，其中调整线圈(41)的引出点和公共触点(501)连接，联络线圈(42)的引出点和联络触点(502)连接；双刀双掷开关的两个电源触点(503)分别和电源的零火线连接，并且所有的双刀双掷开关的电源触点(503)与电源的接线顺序相同；

所述调压器壳体(90)上表面对应联络线圈(42)的位置设有定位标识。

2.根据权利要求1所述的一种延长使用寿命的调压装置，其特征在于：所述固定环(5)截面形状为阶梯状，所述转换环(3)位于固定环(5)的上部，所述公共触点(501)、联络触点(502)、电源触点(503)位于固定环(5)的外侧面或上部环面，相应的，所述开关连片(333)位于转换环(3)的外侧面或下部环面。

3.根据权利要求2所述的一种延长使用寿命的调压装置，其特征在于：所述固定环(5)设有静触头卡槽(54)，

所述静触头卡槽(54)包括：

穿线孔(541)：孔口设于固定环(5)下环面上，位于固定环(5)靠外的一侧的竖直孔；

固定孔(542)：孔口设于固定环(5)上环面上，位于固定环(5)靠外的一侧的竖直螺孔；

探出孔(543)：孔口设有固定环(5)内侧面上的水平孔，且与所述穿线孔(541)、固定孔(542)连通；

所述双刀双掷开关的公共触点(501)、联络触点(502)、电源触点(503)为条状，其截面形状与探出孔(543)的截面形状相同，触点嵌设在探出孔(543)的内部并且其一端凸出探出孔(543)。

4.根据权利要求1所述的一种延长使用寿命的调压装置，其特征在于：所述固定环(5)上部环面设有定位凹槽(591)，所述转换环(3)对应的位置设有定位凸起(391)，所述定位凸起(391)嵌设在定位凹槽(591)内部。

5.根据权利要求1所述的一种延长使用寿命的调压装置，其特征在于：所述转换环(3)设有散热孔，所述散热孔设有多个并且均匀分布在转换环(3)上。

6.根据权利要求1所述的一种延长使用寿命的调压装置，其特征在于：所述开关连片(333)与转换环(3)之间通过弹性装置连接，所述弹性装置包括：固定座(331)：一端与转换环(3)的外侧壁固定连接，另一端设有轴向方向的矩形槽(334)，所述矩形槽(334)内部设有弹簧；

固定头(332)：一端与开关连片(333)固定连接，另一端插接在矩形槽(334)内部并且与弹簧抵接；

所述固定座(331)的矩形槽(334)的对称的侧壁上各设有一贯通的限位孔(336)，所述固定头(332)对应限位孔(336)的位置设有限位螺杆(338)，所述限位螺杆(338)滑动设置于限位孔(336)的内部。

7.根据权利要求1所述的一种延长使用寿命的调压装置，其特征在于：所述定位标识为设置在调压器壳体(90)上部环面上的凹槽，所述凹槽的数量与分段线圈(4)的数量相同且均匀分布，所述刻度盘(93)上设有与之对应的凸块，刻度盘(93)安装完成之后，刻度盘(93)边缘的凸块嵌设在调压器壳体(90)上部环面上的凹槽内部。

8.根据权利要求4或7所述的一种延长使用寿命的调压装置，其特征在于：所述刻度盘(93)上设有把手，

或，所述刻度盘(93)上设有并排设置的矩形孔，两个矩形孔之间的连接片上设有橡胶圈。

9.根据权利要求8所述的一种延长使用寿命的调压装置，其特征在于：调整常用使用区域的方法为：

步骤1、解除刻度盘(93)和调压器壳体(90)的连接；

步骤2、转动把手，使刻度盘(93)发生转动；

开始转动后，定位凹槽(591)与定位凸起(391)脱离，当定位凹槽(591)再次与定位凸起(391)卡接时，刻度盘(93)的无码区(98)由原先对应的定位标识切换至新的定位标识；

切换至新的位置后，无码区(98)对应的双刀双掷开关的开关连片(333)连通公共触点(501)、电源触点(503)；其他的双刀双掷开关的开关连片(333)连通公共触点(501)、联络触点(502)，新的定位标识对应的两个调整线圈(41)的引出点为调压器线圈绕组的电源引入端点；

此时，每个分段线圈(4)的输出电压的范围发生变化；

步骤3、重新固定刻度盘(93)和调压器壳体(90)的连接。
