专利号: 201911300711X
申请人: 南京林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 肥料;肥料制造〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

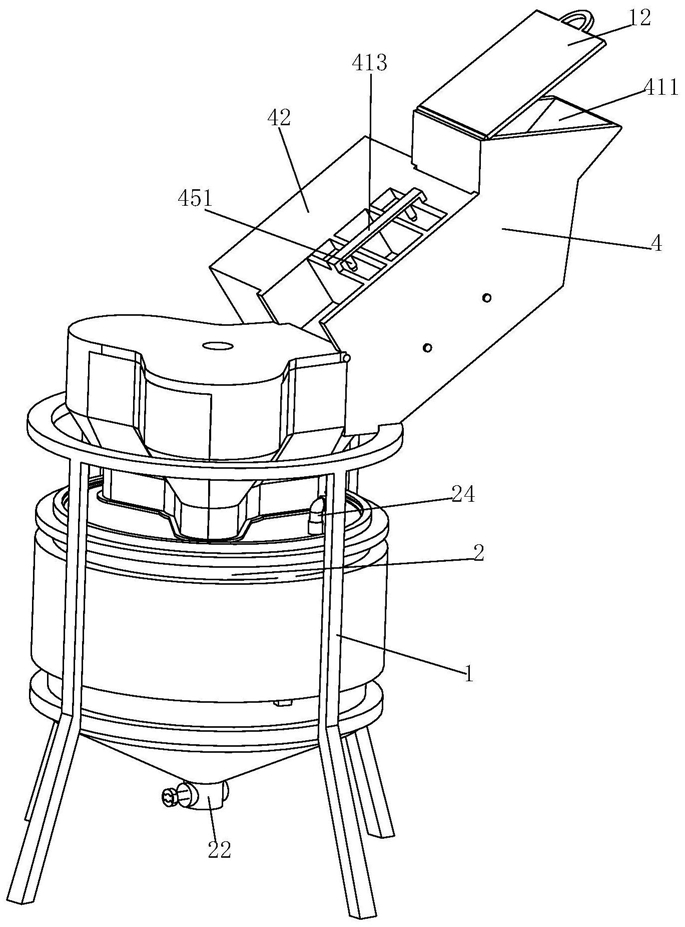

1.一种生活垃圾发酵处理装置,包括安装架(1)、发酵装置(2)、搅拌装置(3)与粉碎装置(4),其特征在于:安装架(1)上安装有发酵装置(2),发酵装置(2)上安装有搅拌装置(3),搅拌装置(3)侧边安装有粉碎装置(4),粉碎装置(4)位于发酵装置(2)上方;其中:所述发酵装置(2)包括发酵罐(21)、排渣阀门(22)、推送板(23)、排气阀(24)与加热机构(25),发酵罐(21)底部呈漏斗形并开有排渣口,排渣口上安装有排渣阀门(22),发酵罐(21)顶部安装有推送板(23),推送板(23)边缘处设置有排气孔,排气孔上安装有排气阀(24),推送板(23)中间开设有扇叶型孔,孔的边缘套有橡胶圈(231),发酵罐(21)外壁上安装有加热机构(25);

所述搅拌装置(3)包括多级气缸(31)、收纳板(32)、搅拌电机(33)与扇叶片(34),安装架(1)上端设置有收纳腔(11),收纳腔(11)顶端内壁与多级气缸(31)底部连接,多级气缸(31)中部安装有收纳板(32),收纳板(32)表面开设有凹槽(321),收纳板(32)内部开设有扇叶型腔(322),多级气缸(31)顶部安装有搅拌电机(33),搅拌电机(33)输出轴安装有扇叶片(34);

所述粉碎装置(4)包括粉碎腔体(41)、驱动机构(42)、一级粉碎辊(43)、二级粉碎辊(44)、刀片清理机构(45)与底板清理机构(46),粉碎腔体(41)上端开设有入料口(411),入料口(411)上安装有盖板(12),粉碎腔体(41)外侧壁上安装有驱动机构(42),粉碎腔体(41)内部从上到下依次安装有一级粉碎辊(43)和二级粉碎辊(44),一级粉碎辊(43)和二级粉碎辊(44)上均匀设置有粉碎刀片(412),且一级粉碎辊(43)上的粉碎刀片(412)少于二级粉碎辊(44)上的粉碎刀片(412),粉碎腔体(41)外上壁安装有刀片清理机构(45),粉碎腔体(41)底板内壁上安装有底板清理机构(46)。

2.根据权利要求1所述的一种生活垃圾发酵处理装置,其特征在于:所述加热机构(25)包括发热管(251)与隔热板(252),发酵罐(21)外壁上均匀设置有发热管(251),发热管(251)外侧覆盖有隔热板(252),隔热板(252)安装在发酵罐(21)外壁上。

3.根据权利要求3所述的一种生活垃圾发酵处理装置,其特征在于:所述驱动机构(42)包括驱动电机(421)、主齿轮(422)与从齿轮(423),驱动电机(421)输出轴与主齿轮(422)连接,主齿轮(422)与从齿轮(423)啮合,主齿轮(422)安装在二级粉碎辊(44)一端,从齿轮(423)安装在一级粉碎辊(43)一端。

4.根据权利要求3所述的一种生活垃圾发酵处理装置,其特征在于:所述刀片清理机构(45)包括第一电动推杆(451)、支撑底板(452)、缓冲弹簧(453)、支撑前板(454)与第一刮片(455),粉碎腔体(41)外上壁上设置有竖板(413),竖板(413)与第一电动推杆(451)底端连接,第一电动推杆(451)与支撑底板(452)连接,支撑底板(452)与缓冲弹簧(453)一端连接,缓冲弹簧(453)另一端与支撑前板(454)连接,支撑前板(454)上均匀安装有第一刮片(455)。

5.根据权利要求3所述的一种生活垃圾发酵处理装置,其特征在于:所述底板清理机构(46)包括第二电动推杆(461)与第二刮片(462),粉碎腔体(41)侧内壁底部开设有滑槽(414),粉碎腔体(41)底板内壁前端与第二电动推杆(461)底端连接,第二电动推杆(461)前端与第二刮片(462)连接,第二刮片(462)两端滑动安装在滑槽(414)内,且第二刮片(462)底部与粉碎腔体(41)底板内壁贴合。
