专利号: 2019113028648
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

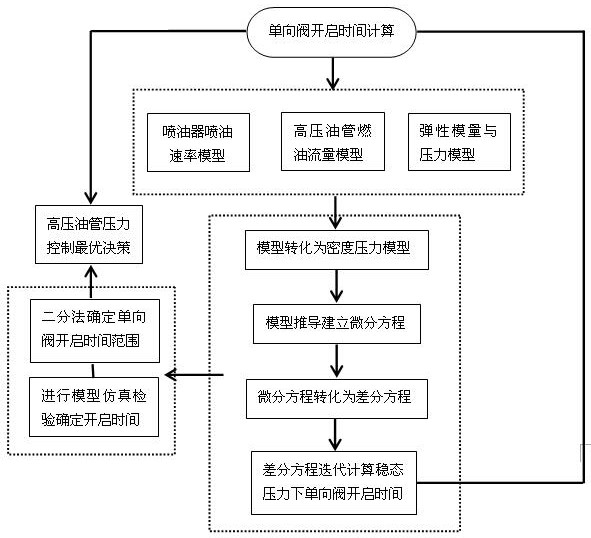

1.一种高压油管的单向阀开启计算方法,其特征在于,包括如下步骤:S1:构建喷油器喷油速率模型、高压油管燃油流量模型以及高压油管内部弹性模量与压力的相关性模型;

S2:S1中的模型结合质量守恒原理计算稳态压力下单向阀的开启时间;

S3:对S1中模型进行推导转化,构建微分方程并转化为差分方程模型;

S4:利用S3中差分方程模型迭代计算进行模型仿真检验,确定在S2中计算出的单向阀开启时间内油管内压力可以达到稳态压力;

S5:根据S2与S4单向阀开启时间,求解单向阀最优开启策略。

2.根据权利要求1所述的高压油管的单向阀开启计算方法,其特征在于,喷油器喷油过程分为三个阶段,所述喷油器喷油速率模型建立为分段函数模型,其为:其中,vmax表示最大喷油速率,k为系数,t为喷油时间,t1为第一阶段喷油结束时间,t2为第二阶段喷油结束时间。

3.根据权利要求1所述的高压油管的单向阀开启计算方法,其特征在于,所述高压油管燃油流量模型为:其中,Q为单位时间流过小孔的燃油量,C=0.85为流量系数,A为小孔的面积,Δp为小孔两边的压力差,ρ为高压燃油的密度。

4.根据权利要求1所述的高压油管的单向阀开启计算方法,其特征在于,所述S1中通过同一个燃油系统高压油管内弹性模量与压力的数值进行拟合得出函数关系模型从而建立弹性模量与压力的相关性模型,所述弹性模量与压力的相关性模型为:E(p)=0.0001018p3-0.0010935p2+5.474p+1532.1062其中,E为弹性模量,p为燃油压力,ρ为燃油密度。

5.根据权利要求1所述的高压油管的单向阀开启计算方法,其特征在于,所述燃油的压力变化量与密度变化量成正比,有下式:其中, 为比例系数,Δp为压力变化量,Δρ为密度变化量。

6.根据权利要求1所述的一种高压油管的单向阀开启计算方法,其特征在于,所述S3中差分方程模型为:其中,ρ可以表示为p(t)的函数记为ρ=f(p(t)),任一时刻燃油压力p(t+Δt)都可由上一时刻t的燃油压力p(t)求得,t表示任一时刻,Δt为燃油系统工作时间。

7.根据权利要求1所述的一种高压油管的单向阀开启计算方法,其特征在于,所述S4中差分方程模型迭代计算采用二分法进行时间搜索。
