专利号: 2019113032770
申请人: 泰兴市唯艺传媒广告有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

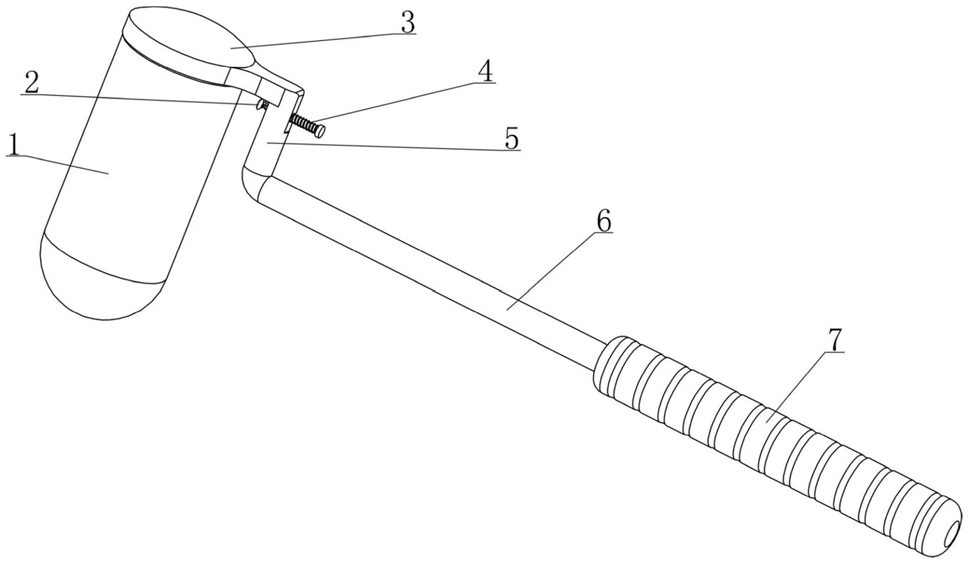

1.一种医用叩诊锤,其特征在于:其包括主体、锤头组件及剥离组件;

其中,所述的主体由锤柄、固定于锤柄后端的把手、固定于锤柄前端而向上延伸的拐臂、与拐臂上端固定连接且向前延伸的顶盘、固定于顶盘下侧而与锤柄相互垂直的锤芯构成,所述的锤芯呈柱状;

其中,所述的锤头组件由一芯管和若干一次性锤套构成;所述的芯管内腔上端开放而可套固在锤芯外,芯管下端为盲端且外壁圆滑;所述的若干一次性锤套大小不一且均呈指套状,这些一次性锤套由小到大依次紧密套组在芯管外而不会自动脱落,套组在一起的一次性锤套上端平齐而使锤头组件外形呈锤头状;

其中,所述的剥离组件包括推杆、切刀及吸盘;所述的推杆由拐臂提供支撑且仅可轴向移动,推杆由一复位弹簧提供推力可向后移动至复位状态,推杆与锤芯两者的轴线相交且垂直;所述的切刀由推杆提供支撑仅可沿推杆的轴向移动,切刀由一推顶弹簧提供推力可自动向前移动至复位状态,切刀的刃部位于推杆的前方且刃部的刃线与推杆的轴线相交且垂直,刃部与一次性锤套两者上端平齐;所述的吸盘设置有两个,两吸盘由推杆提供支撑而对称分布于切刀的两侧;驱使推杆前移,可使两吸盘共同对一次性锤套上部的外壁进行吸附,此时切刀的刃部与一次性锤套外壁抵顶且切刀处于回缩状态;此后,复位弹簧驱使推杆向后复位过程中,一次性锤套上端的局部在两吸盘的牵引下将被切刀切割出一开口,而后开口两侧的角部分别被两吸盘牵引至掀开状态;待推杆后移至复位状态时,两吸盘、切刀均与一次性锤套保持间距。

2.根据权利要求1所述的医用叩诊锤,其特征在于:所述的锤柄、把手、拐臂、顶盘及锤芯采用金属材料制成且一体成型。

3.根据权利要求1所述的医用叩诊锤,其特征在于:所述的一次性锤套采用医用塑料或医用橡胶制成。

4.根据权利要求1所述的医用叩诊锤,其特征在于:所述的芯管采用塑料或高分子复合材料制成。

5.根据权利要求1所述的医用叩诊锤,其特征在于:所述的锤芯内壁与芯管外壁设有相互配合的螺纹,锤芯与芯管经螺纹组合连接。

6.根据权利要求1所述的医用叩诊锤,其特征在于:所述的拐臂上开设有一导向孔,所述的推杆从导向孔中穿过且仅可轴向滑动,所述的推杆后端设置有一推柄,推杆的前端经一支架与所述的两吸盘固定连接,在支架与推柄的限定下推杆无法从导向孔中滑脱;所述的复位弹簧位于推柄与拐臂之间且套置在推杆外部,以用于驱使推杆自动后移复位。

7.根据权利要求1所述的医用叩诊锤,其特征在于:所述的推杆前部开设有一沿其轴向延伸的导槽,导槽内设有可且仅可轴向滑动但不会从导槽中滑脱的导销,所述的切刀与导销固定连接并延伸至推杆前方,所述的推顶弹簧设置在导销后侧而用于驱使导销带动切刀向前复位。
