专利号: 2019113035637
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

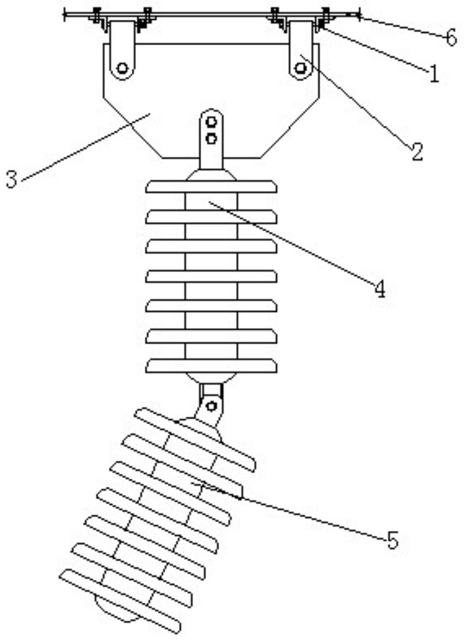

1.一种防风偏的悬垂绝缘子串,其特征是:包括两段绝缘子串,第一段绝缘子串上端通过第一连接机构和横担相连,下端通过第二连接机构与第二段绝缘子串相连,第二段绝缘子串下端和导线相连;

其中,所述第一连接机构仅在顺线路方向上具有自由度,限制第一段绝缘子串在垂直线路方向的摆动,所述第二连接机构仅在垂直线路方向上具有自由度,限制第二段绝缘子串在顺线路方向的相对转动。

2.如权利要求1所述的一种防风偏的悬垂绝缘子串,其特征是:所述第一连接机构包括两个悬挂机构、U型挂板和连接板,所述连接板的两端分别通过一U型挂板连接在相应的悬挂机构上,所述悬挂机构固定于横担上,所述U型挂板可以绕顺线路方向转动,连接板的下侧设置第一段绝缘子串。

3.如权利要求2所述的一种防风偏的悬垂绝缘子串,其特征是:所述悬挂机构包括两个相对设置的固定件,所述固定件的一端固定于所述横担上,另一端通过一横杆连接,所述横杆与横担平行,所述U型挂板穿过所述横杆设置,且U型挂板的圆滑内沿处与所述横杆接触。

4.如权利要求3所述的一种防风偏的悬垂绝缘子串,其特征是:所述固定件为角钢。

5.如权利要求3所述的一种防风偏的悬垂绝缘子串,其特征是:所述固定件通过紧固螺栓与所述横杆连接。

6.如权利要求3所述的一种防风偏的悬垂绝缘子串,其特征是:所述U型挂板的开口处通过螺栓紧固在连接板的不同面上。

7.如权利要求3所述的一种防风偏的悬垂绝缘子串,其特征是:所述连接板的下端设置有至少两个螺纹孔,均通过紧固螺栓与第一段绝缘子串连接。

8.如权利要求1所述的一种防风偏的悬垂绝缘子串,其特征是:所述第二连接机构包括U型挂板和销钉,所述U型挂板的开口处与所述第二段绝缘子串的下端固定连接,销钉与U型挂板可拆卸连接。

9.如权利要求1所述的一种防风偏的悬垂绝缘子串,其特征是:所述第一段绝缘子串的外壳内填充绝缘橡胶;且第一段绝缘子串的钢脚包裹有绝缘套。

10.基于如权利要求1-9中任一项所述的绝缘子串的安装方法,其特征是:利用第一连接机构将第一段绝缘子串与横担相连,保证其在顺线路方向上具有自由度,在垂直线路方向无法摆动;

利用第二连接机构连接第一段绝缘子串和第二段绝缘子串,保证两者之间能够在垂直线路方向上转动,在顺线路方向上无法相对转动。
