1.一种实验室超声波生物处理频率控制系统，由比较环节 频率控制环节Cf、转换处理环节Tr(c)、放大环节>(d，e)、换能执行环节Ex(f，g)和频率转换反馈环节Fd构成；其特征是：

所设置的超声波处理给定频率fR与超声波处理反馈频率fF为在存储于控制器芯片UC的比较环节 中比较，产生偏差频率Δf；经存储于控制器芯片UC的频率控制环节Cf计算处理，偏差频率Δf转换成为偏差PWM脉宽占空比Δ(τ/Tτ)；偏差PWM脉宽占空比Δ(τ/Tτ)经转换处理环节Tr(c)转换为PWM脉宽占空比τ/Tτ；在放大环节>(d，e)中，PWM脉宽占空比τ/Tτ控制该环节的换能驱动电压v；换能驱动电压v经换能执行环节Ex(f，g)的匹配、谐振，产生换能驱动电流i；经频率转换反馈环节Fd计算处理，换能驱动电压v和换能驱动电流i转换为超声波处理反馈频率fF引入比较环节

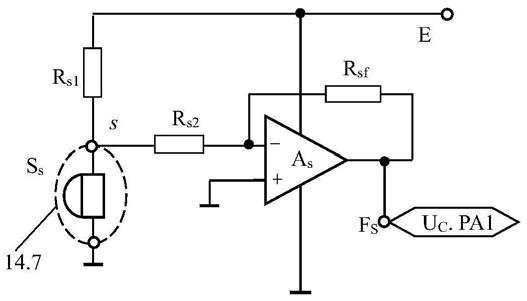

装置的超声波生物处理系统为以系统的信号处理、控制部作为核心环节、超声波处理执行部h作为执行环节的全闭环控制系统；超声波生物处理系统的电源部a将220V交流电变换为三个等级恒定直流电压；并通过系统的母线电源正极接线端EV、系统驱动电路工作电源正极接线端E1和控制电路工作电源正极接线端E输出；超声波生物处理系统的调功部b在系统的调功、模式控制信号PC控制下输出所需母线电压及其连续时长；系统的PWM驱动部c在正弦占空比PW控制信号Dsin控制下输出PWM驱动控制信号Dr；系统的PWM逆变部d在PWM驱动控制信号Dr控制下截切母线电压时长，形成母线电压正弦波PW序列；超声波生物处理系统的功率匹配部e、系统的频带切换部f和超声波生物处理系统的频带匹配部g在频带匹配控制信号FC控制下切换、匹配输出功率、电感值段和换能器；同时，从超声波生物处理系统的功率匹配部e产生功率匹配电压反馈信号v输出，从超声波生物处理系统的频带匹配部g产生频带匹配电流反馈信号i输出；系统的超声波处理执行部h在所产生超声波作用下处理生成目标物，并通过所配传感器产生处理槽目标物浓度反馈信号De输出；系统的信号处理、控制部i分别从超声波生物处理系统的功率匹配部e、超声波生物处理系统的频带匹配部g和系统的超声波处理执行部h接收功率匹配电压反馈信号v、频带匹配电流反馈信号i和处理槽目标物浓度反馈信号De反馈，分别向超声波生物处理系统的调功部b、系统的PWM驱动部c和系统的频带切换部f输出系统的调功、模式控制信号PC、正弦占空比PW控制信号Dsin和频带匹配控制信号FC；系统的人机交互部j从系统的信号处理、控制部i接收频率显示数据fS、功率显示数据PS和效率显示数据Ef予以显示，通过屏幕操作向系统的信号处理、控制部i输出处理工作脉振次数数据KR、处理工作模式选择数据MR、频率设置数据FR和功率设置数据PR。

2.根据权利要求1所述的实验室超声波生物处理频率控制系统，其特征是：超声波周期反馈数据处理流程为：首先读取从引脚PA5输入的脉宽时长信号；经控制器芯片UC计算转换为脉宽数据后送入超声波处理反馈周期TF变量，而后经控制器芯片UC依fF＝1/TF计算转换为超声波处理反馈频率fF变量；再将超声波处理反馈周期TF变量数据和超声波处理反馈频率fF变量数据寄存。

3.根据权利要求1或权利要求2所述的实验室超声波生物处理频率控制系统，其特征是：超声波功率源输出周期检测反馈电路为以MAX9382型鉴相处理芯片IC1为核心器件的鉴相、信号处理电路；输出电压检测正半周整流二极管Dv1的正极和输出电压检测负半周整流二极管Dv2的正极分别连接到功率匹配输出电压上端子Tv和功率匹配输出电压下端子Tv0，输出电压检测正半周整流二极管Dv1的负正极和输出电压检测负半周整流二极管Dv2的负极同时通过电压信号分压电阻Rvi连接到鉴相处理芯片IC1的引脚7；输出电流检测正半周整流二极管Di1的正极和输出电流检测负半周整流二极管Di2的正极分别连接到频带匹配输出电流检测同名端Ti和频带匹配输出电流检测异名端Ti0，输出电流检测正半周整流二极管Di1的负极和输出电流检测负半周整流二极管Di2的负极通过电流信号分压电阻Rii连接到连接到鉴相处理芯片IC1的引脚6；电压信号滤波电容Cvi与电压信号削波二极管Dvi并联；电压信号削波二极管Dvi的正极连接到鉴相处理芯片IC1的引脚7；电压信号削波二极管Dvi的正极接地；

电流信号削波二极管Dii正极连接到鉴相处理芯片IC1的引脚6；电流信号削波二极管Dii负极接地；鉴相处理芯片IC1的引脚8连接到控制电路工作电源正极接线端E，鉴相处理芯片IC1的引脚5接地；鉴相处理芯片IC1的引脚1连接到双D触发器芯片IC2的引脚11；双D触发器芯片IC2的引脚13与其引脚3连接，其引脚12与引脚9连接，其引脚10、引脚8、引脚6和引脚4均接地，其引脚5与引脚2连接，其引脚1通过频率反馈输出端子FF连接到控制器芯片模拟输入引脚5，即UC.PA5。

4.根据权利要求1所述的实验室超声波生物处理频率控制系统，其特征是：超声波功率源输出电流、电压检测反馈电路为以输出电压信号运放AV和输出电流信号运放AI为核心器件的电流、电压检测反馈电路；超声波生物处理系统的功率匹配部e通过功率匹配输出电压上端子Tv与超声波生物处理系统的频带匹配部g连接；输出电压半周平衡二极管Dv与输出电压信号整流-隔离光耦LCv的输入端反向并联；输出电压信号整流-隔离光耦LCv的正极输入端通过输出电压检测分压电阻Rv0连接到功率匹配输出电压上端子Tv；输出电压信号整流-隔离光耦LCv的正极输入端连接到功率匹配输出电压下端子Tv0；输出电压信号整流-隔离光耦LCv的正极输出端通过输出电压信号分压电阻Rv1连接到控制电路工作电源正极接线端E；

输出电压信号整流-隔离光耦LCv的负极输出端通过输出电压信号反馈分压电阻Rv2；输出电压信号整流-隔离光耦LCv的负极输出端连接到输出电压信号运放AV的反相输入端；输出电压信号运放AV的同相输入端通过输出电压信号放大接地电阻Rv3接地；输出电压信号运放AV的电源正极端连接到控制电路工作电源正极接线端E，输出电压信号运放AV的电源负极端接地；输出电压信号运放AV的信号输出端作为电压信号输出端子FV，连接到控制器芯片模拟输入引脚3，即UC.PA3；输出电压信号反馈电阻Rvf跨接在到输出电压信号运放AV的反相输入端与输出电压信号运放AV的信号输出端之间；超声波生物处理系统的频带匹配部g中的输出电流检测绕组Wi引出频带匹配输出电流检测同名端Ti和频带匹配输出电流检测异名端Ti0；频带匹配输出电流检测同名端Ti连接到输出电流检测信号整流二极管Di的正极，频带匹配输出电流检测异名端Ti0接地；输出电流检测信号整流二极管Di的负极与输出电流信号运放AI的反相输入端连接；输出电流信号运放AI的同相输入端通过输出电流信号放大接地电阻Ri接地；输出电流信号运放AI的电源正极端连接到控制电路工作电源正极接线端E，输出电流信号运放AI的电源负极端接地；输出电流信号运放AI的信号输出端作为电流信号输出端子FI，连接到控制器芯片模拟输入引脚4，即UC.PA4；输出电压信号反馈电阻Rif跨接在到输出电流信号运放AI的反相输入端与输出电流信号运放AI的信号输出端之间。
