启动马达
¥18000
专利号: 2019113091745
申请人: 杭州重河新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

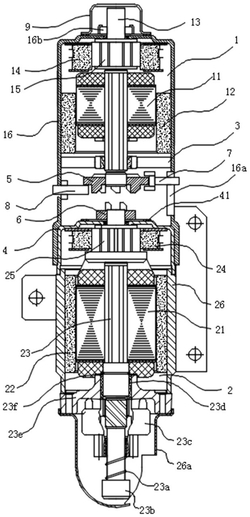

1.启动马达,包括主电机(2),其特征是:还包括,能按需与所述的主电机(2)脱离或连接的副电机(1) ,且所述的主电机(2)的主转轴(23)与所述的副电机(1)的副转轴(13)处于同一轴线;

所述的副电机(1)的副转轴(13)的端部设有主插接齿轮(5);所述的主电机(2)的主转轴(23)的端部设有从插接齿轮(6);所述的主插接齿轮(5)与所述的从插接齿轮(6)能在拨叉(7)的控制下脱离或连接;

所述的主插接齿轮(5)侧面具有凸肩;所述的拨叉(7)位于所述的凸肩附近;所述的凸肩附近还设有限位锁止件(8),且该锁止件(8)能在所述的主插接齿轮(5)脱离状态或连接状态时限制前述状态之间的切换;所述的拨叉(7)可以沿所述的主插接齿轮(5)的轴向运动,和/或可以沿着所述的主插接齿轮(5)的径向运动;

所述的拨叉(7)呈Y字型,且与所述的主插接齿轮(5)的凸肩之间具有一定的间隙;

所述的主电机(2)的主壳体(26)的末端设有主电机盖(4);所述的主电机盖(4)与所述的副电机(1)的副壳体(16)相连接;

所述的副壳体(16)上具有通孔,该通孔的沿部具有能滑动容纳所述的拨叉(7)部分柄部的导向槽(16a);所述的限位锁止件(8)部分位于所述的副壳体(16)外部;

所述的副电机(1)的副转轴(13)有一段长度为L的部分位于所述的副壳体(16)的外部;

所述的副壳体(16)内具有支撑架(3),且该支撑架(3)滑动夹持有所述的副电机(1)的副转轴(13),使副电机(1)的副转子(11)与所述的副电机(1)的副定子(12)移动长度小于L;所述的副电机(1)的副换向器(15)的长度小于所述的副刷架组(14)的长度;副壳体(16)的末端固定有能滑动配合容纳所述的副电机(1)的副转轴(13)的滑动轴承(16b);所述副壳体(16)的末端设置后盖(9);所述主转轴(23)外侧环绕设有主转子(21);所述锁止件(8)用于将主插接齿轮(5)按需限制在连接状态或脱离状态;

采用所述拨叉(7)拨动主插接齿轮(5),启动时,将整个副转子(11)向主电机(2)的从插接齿轮(6)移动,反之,在进入正常工况后,拨叉(7)反向运动,将主插接齿轮(5)、从插接齿轮(6)相互脱离,使副电机(1)脱离工况并停止转动。
