专利号: 2019113121632
申请人: 涡阳县新源泡沫夹心板有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

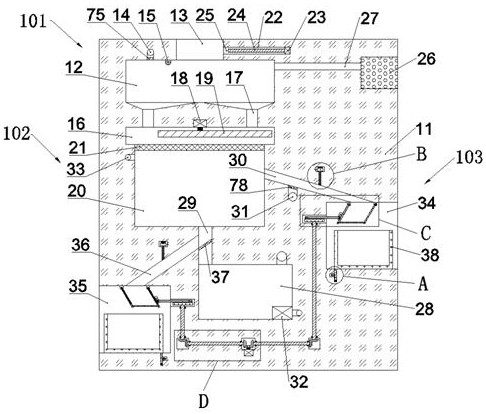

1.一种用于混杂有塑料的金属粉末废料回收机,包括机体,所述机体内上侧设有分离装置,其特征在于:所述分离装置包括设于所述机体内上侧的燃烧室,所述燃烧室上壁连通设有开口向上的第一进料口,所述燃烧室上壁连通设有燃气管,所述燃气管下端固定设有喷头,所述燃烧室上壁内固定设有电子点火器,所述机体内且于所述燃烧室下方设有碾磨腔,所述碾磨腔与所述燃烧室之间连通且环形阵列有四个第二进料口,燃烧后的金属粉末和塑料灰烬通过所述第二进料口进入所述碾磨腔后对塑料灰烬进行进一步的粉碎,所述分离装置下方设有水循环装置,所述水循环装置包括连通设于所述碾磨腔下壁的分离腔,所述分离腔侧壁上端固定设有上端面与所述碾磨腔下壁处于同一平面内的第一滤网,所述机体内且于所述分离腔下方设有储水腔,所述储水腔与所述分离腔之间连通设有第一排水管,所述分离腔右壁连通设有第一出料口,所述第一出料口下壁与所述储水腔之间连通设有第二排水管,所述第二排水管上端固定设有上端面与所述第一出料口下壁位于同一平面的第二滤网,所述储水腔下壁固定设有水泵,所述水泵与所述分离腔左壁上端连通设有送水管,所述水泵为所述水循环装置的水循环提供动力,工作时所述分离腔内的液面始终略高于所述第一出料口下壁,所述分离装置下方设有出料控制装置,所述出料控制装置包括连通设于所述第一出料口右端且开口向右的第一集料口,所述机体左端面且于所述分离腔下方设有开口向左的第二集料口,所述第二集料口与所述第一排水管之间连通设有第二出料口,所述第一排水管侧壁固定设有上端面与所述第二出料口下壁处于同一平面内的第三滤网。

2.如权利要求1所述的一种用于混杂有塑料的金属粉末废料回收机,其特征在于:所述分离装置包括固定设于所述碾磨腔上壁内的第一电机,所述第一电机下端动力连接有偏心磨盘,所述第一进料口侧壁连通设有第一挡板腔,所述第一挡板腔右壁固定设有第二电机,所述第二电机左端动力连接有第一螺杆,所述第一挡板腔内可左右滑动的设有螺纹连接于所述第一螺杆的第一挡板,所述第一挡板左端可伸至所述第一进料口内并封闭所述第一进料口,所述机体右端面内固定设有空气净化器,所述燃烧室与所述空气净化器之间连通设有排气管。

3.如权利要求1所述的一种用于混杂有塑料的金属粉末废料回收机,其特征在于:所述出料控制装置包括放置于所述第一集料口和所述第二集料口内的集料箱,所述第一集料口的上壁于所述第一出料口的左右两侧对称且固定设有两组悬吊块,所述第二集料口的上壁于所述第二出料口的左右两侧对称且固定设有两组同样的所述悬吊块,前后两侧的所述悬吊块之间可转动的设有引流板,所述引流板下端设有连接槽,左右两侧的所述引流板之间设有连杆,所述连杆左右两端延伸至所述连接槽内且可转动的连接于所述连接槽前后壁之间。

4.如权利要求1所述的一种用于混杂有塑料的金属粉末废料回收机,其特征在于:所述第一集料口和所述第二集料口远离开口的一侧内壁连通设有转盘腔,所述转盘腔下壁内可转动的设有第一转轴,所述第一转轴上端固定设有转盘,所述转盘上端面远离轴心的一侧固定设有固定杆,远离开口一侧引流板的靠近所述转盘腔的端面固定设有第一限位块,所述第一限位块前后贯通的设有第一限位槽,所述第一限位槽内可滑动的设有限位杆,所述限位杆前端延伸至外且固定设有拉杆,所述拉杆一端延伸至所述转盘腔内且固定设有第一限位块,所述第一限位块下端面设有开口向下的第一限位槽,所述固定杆上端可滑动的连接于所述第一限位槽。

5.如权利要求1所述的一种用于混杂有塑料的金属粉末废料回收机,其特征在于:所述机体内设有第一齿轮腔,所述第一齿轮腔下壁内固定设有第三电机,所述第三电机上端动力连接有第一斜齿轮,所述第一齿轮腔左右壁内且于所述转盘腔下方设有第二齿轮腔,所述第一转轴下端延伸至所述第二齿轮腔内且固定设有第二斜齿轮,所述第一齿轮腔和所述第二齿轮腔之间左右贯穿且可转动的设有第二转轴,所述第二转轴处于所述第二齿轮腔内的一端固定设有啮合于所述第二斜齿轮的第三斜齿轮,所述第二转轴处于所述第一齿轮腔内的一端固定设有啮合于所述第一斜齿轮的第四斜齿轮。

6.如权利要求1所述的一种用于混杂有塑料的金属粉末废料回收机,其特征在于:所述第一集料口和所述第二集料口下壁远离开口的一侧连通设有抵杆腔,所述抵杆腔内可上下滑动的设有抵杆,所述抵杆与所述抵杆腔内壁之间固定连接有弹簧,抵杆腔侧壁连通设有第三齿轮腔,所述抵杆朝向所述第三齿轮腔一侧的端面设有齿槽,所述第三齿轮腔后壁可转动的设有啮合于所述齿槽的第一齿轮,所述第三齿轮腔前后壁之间可转动的设有第三转轴,所述第三转轴上固定设有啮合于所述第一齿轮的第二齿轮,所述第三转轴上固定设有第一卷线筒。

7.如权利要求1所述的一种用于混杂有塑料的金属粉末废料回收机,其特征在于:所述第一出料口和所述第二出料口上壁连通设有第二挡板腔,所述第二挡板腔上壁连通设有卷线腔,所述卷线腔上壁可转动的设有第二卷线筒,所述第二卷线筒上端面与所述卷线腔上壁之间固定连接有扭转弹簧,所述第二卷线筒下端面固定设有下端延伸至所述第二挡板腔内的第二螺杆,所述第二挡板腔内可上下滑动的设有螺纹连接于所述第二螺杆的第二挡板,所述第二挡板下端可伸至所述第一出料口或所述第二出料口内并封闭,所述第二卷线筒与所述第一卷线筒之间固定连接有拉线。
