专利号: 2019113123394
申请人: 杭州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

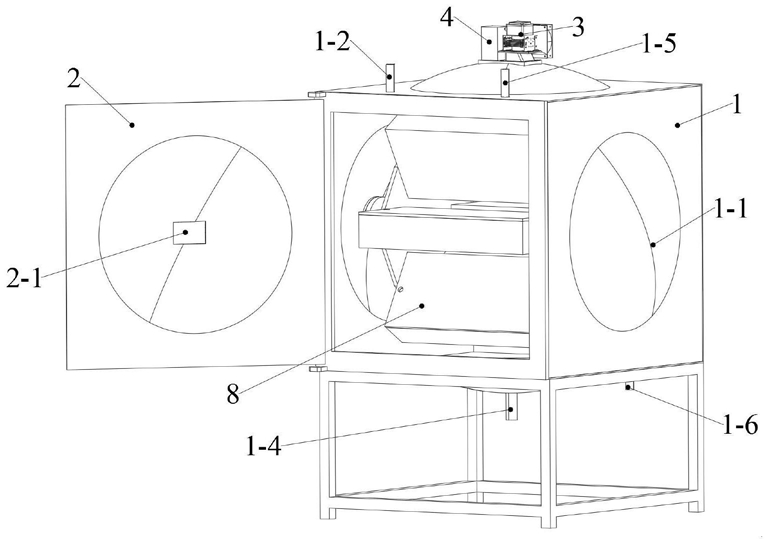

1.一种微波药材真空干燥方法,采用的干燥设备包括箱体、微波源和转盘组件;其特征在于:所述的微波源安装在箱体上;箱体的内腔形成微波谐振腔;所述的转盘组件包括转动架和多个料盒;转动架支承在微波谐振腔内;多个料盒均固定在转动架上,且沿转动架中心轴线的周向依次排列;所述的箱体上设置有抽气口;箱体底部设置有排水口;箱体上的抽气口与真空泵连接;所述箱体的顶部设置有第一进气口,底部设置有第二进气口;第一进气口、第二进气口分别位于转动架中心轴线所在竖直平面的两侧;料盒上最远离转动架中心轴线的边缘到转动架中心轴线的距离大于第一进气口、第二进气口各自到转动架中心轴线所在竖直平面的距离;箱体上的第一进气口和第二进气口均与气源连接;

该微波药材真空干燥方法具体如下:

步骤一、在各个料盒中放入被干燥药材;

步骤二、真空泵启动;若微波谐振腔内的真空度在T1时间内达到预设要求,则进入步骤三;否则,真空泵停止运动,且控制器报错;T1为抽真空的最大限定时间;

步骤三、微波源启动,对料盒内的药材进行加热干燥;若箱体内充满水汽,则进入步骤四;若在微波源启动T2时间之后箱体内依然没有充满水汽,则直接进入步骤七;T2为极限加热时间;

步骤四、真空泵停止工作;气源经第一进气口、第二进气口向微波谐振腔内充入气体;

转盘组件在充入的气体的推动下转动,使得各料盒位置变换;箱体内的气压升高;

步骤五、真空泵启动,气源停止向第一进气口、第二进气口充气;箱体内的水汽随气体被抽出,微波谐振腔内的真空度达到预设要求后,进入步骤六;

步骤六、若微波源的启动次数达到最大加热次数N,则进入步骤七;否则,重复执行步骤三至五;

步骤七、微波源关闭;气源经第一进气口、第二进气口向微波谐振腔内充入气体,使得微波谐振腔内的气压与外界气压一致;之后,取出各个料盒中的药材。

2.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述箱体的各个侧面上均设置有向外凸出的球形鼓肚;箱体底部的排水口位于箱体底面的球形鼓肚的中部。

3.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述的干燥设备还包括箱门;所述箱体的一侧设置有开口;箱门的一侧边缘与箱体的开口侧铰接;箱门上设置有向外凸出的球形鼓肚;箱门的中部开设有观察窗;观察窗上覆盖有透明材料。

4.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述的干燥设备还包括扇叶搅拌组件;所述的扇叶搅拌组件包括电机和叶扇;电机固定在箱体的顶部,且输出轴伸入箱体内;叶扇与电机的输出轴固定。

5.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述的箱体的顶部设置有传感器安置管;传感器安置管的底端与微波谐振腔连通;传感器安置管内装有红外温度传感器;红外温度传感器的检测口朝向微波谐振腔。

6.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述的箱体上装有真空表;真空表的检测头与微波谐振腔连接。

7.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述微波谐振腔的两个相对侧壁上均固定有轴承支架;转动架的两端分别通过陶瓷轴承支承在两个轴承支架上。

8.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述转动架及料盒的材质均采用塑料;所述的料盒上均设置有盒盖;料盒和盒盖上开设有多个水汽释放孔。

9.根据权利要求1所述的一种微波药材真空干燥方法,其特征在于:所述箱体底部的排水口内设置有通断阀。
