专利号: 2019113138027
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

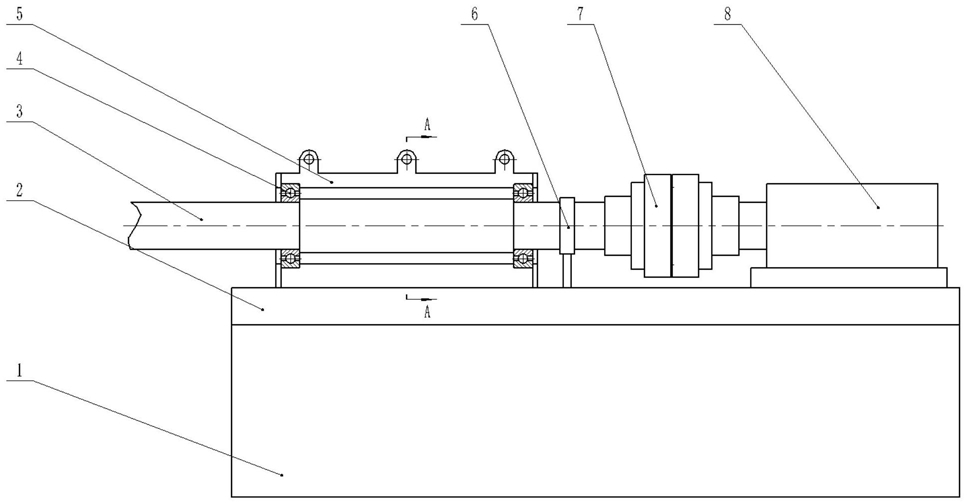

1.一种回转件内壁电火花沉积设备,其特征在于:包括主体装置和电火花沉积装置,所述主体装置包括底座箱体、细长管和电机,所述细长管横向布置且可转动的安装在底座箱体上,所述电机的电机轴通过联轴器与细长管连接;

所述电火花沉积装置包括两个电火花沉积枪、安装管、两个齿条滑块和调节齿轮结构,所述安装管竖向布置且其中部连接在细长管的端部,两个电火花沉积枪分别塞入安装管的上下两端处并且其枪头均朝外设置,两个齿条滑块呈中心对称布置并且可上下滑动的安装在安装管上,两个电火花沉积枪分别通过一个连接滑块与两个齿条滑块连接,所述调节齿轮结构包括调节齿轮、齿轮轴和旋转手柄,所述齿轮轴横向安装在安装管的中部上并且通过锁紧螺栓锁紧,所述齿轮轴的一端固定安装有调节齿轮,其另一端固定安装有旋转手柄,旋转手柄位于安装管外,所述调节齿轮位于两个齿条滑块的中间并同时与两个齿条滑块上的齿条结构啮合;

根据管件的孔径,调节电火花沉积枪的工作半径,先将锁紧螺栓拧松,通过驱动旋转手柄带动调节齿轮旋转,调节齿轮带动两个齿条滑块相向运动,从而使得电火花沉积枪接触管件内壁,调整完后,拧紧锁紧螺栓,工作时,细长管伸入到管件内,驱动电机,电机带动细长管转动,实现管件内壁的沉积涂层。

2.如权利要求1所述的回转件内壁电火花沉积设备,其特征在于:所述底座箱体内设有控制系统和工作电源,所述底座箱体的底部设有用于沿管件轴向移动的行进装置,所述控制系统分别与电机、行进装置连接。

3.如权利要求1或2所述的回转件内壁电火花沉积设备,其特征在于:每个电火花沉积枪还与一个用于导向的导向滑块连接,该导向滑块可上下滑动的安装在安装管上。

4.如权利要求1或2所述的回转件内壁电火花沉积设备,其特征在于:所述底座箱体上还设有支撑板,所述电机和旋转组件均安装在支撑板上,所述细长管通过轴承可转动的安装在旋转组件上。

5.如权利要求1或2所述的回转件内壁电火花沉积设备,其特征在于:所述安装管的上下两端还分别设有一个安装板。

6.如权利要求2所述的回转件内壁电火花沉积设备,其特征在于:所述细长管内部中空,设有连接电火花沉积枪的导线,该导线通过旋转接头与工作电源连接,所述旋转接头设置在细长管上。

7.如权利要求3所述的回转件内壁电火花沉积设备,其特征在于:所述安装管上轴向设置有一条开槽,在该开槽的两侧上分别设有一个滑槽,两个滑槽呈中心对称布置,两个齿条滑块分别安装在两个滑槽上,所述连接滑块位于开槽内并同时与齿条滑块、电火花沉积枪连接;

所述调节齿轮位于开槽内并同时与两个齿条滑块上的齿条结构啮合;在开槽的正对面设有两段用于安装导向滑块的滑槽,该滑槽为一开槽结构。

8.如权利要求7所述的回转件内壁电火花沉积设备,其特征在于:在安装有齿条滑块的滑槽的滑块进口端上分别设有刻度。
