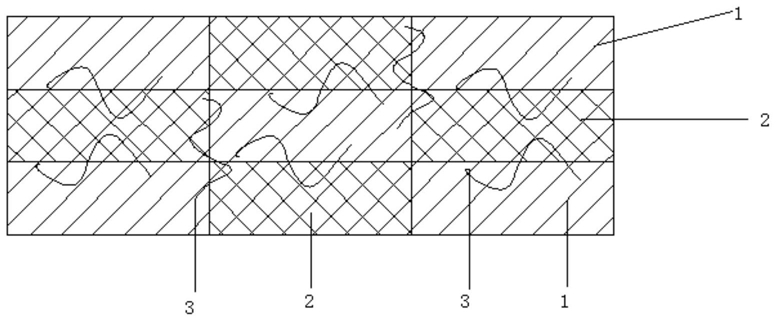

1.一种共混氟硅橡胶组合物,其特征在于:由以下原料质量份数组成:氟硅橡胶 100份,
硅橡胶 20‑100份,
聚三氟丙基硅氧烷‑b‑聚二甲基硅氧烷嵌段共聚物 5‑10份;
所述的聚三氟丙基硅氧烷‑b‑聚二甲基硅氧烷嵌段共聚物在25℃的粘度为3000‑
8000mPa.s;
所述的聚三氟丙基硅氧烷‑b‑聚二甲基硅氧烷嵌段共聚物由乙烯基封端聚二甲基硅氧烷和巯丙基封端聚三氟丙基硅氧烷经过巯基‑烯点击化学制备或由乙烯基封端聚二甲基硅氧烷和Si‑H基团封端聚三氟丙基硅氧烷经过硅氢加成反应制备;
所述的乙烯基封端聚二甲基硅氧烷在25℃的粘度为500‑1500mPa.s,所述的巯丙基封端聚三氟丙基硅氧烷在25℃的粘度为800‑1500mPa.s;所述的乙烯基封端聚二甲基硅氧烷在25℃的粘度为500‑1500mPa.s,所述的Si‑H基团封端聚三氟丙基硅氧烷在25℃的粘度为
700‑1400mPa.s。
2.根据权利要求1所述的共混氟硅橡胶组合物,其特征在于:所述的氟硅橡胶由氟硅生胶、气相法白炭黑、结构化控制剂及助剂制备。
3.根据权利要求1所述的共混氟硅橡胶组合物,其特征在于:所述的硅橡胶由硅生胶、气相法白炭黑、结构化控制剂及助剂制备。
4.一种权利要求1‑3中任一项所述的共混氟硅橡胶组合物的制备方法,其特征在于:按配方精确称取各原料,在三辊机上放氟硅橡胶、硅橡胶和聚三氟丙基硅氧烷‑b‑聚二甲基硅氧烷嵌段共聚物,薄通三次后得到共混氟硅橡胶。
