专利号: 2019113172475
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

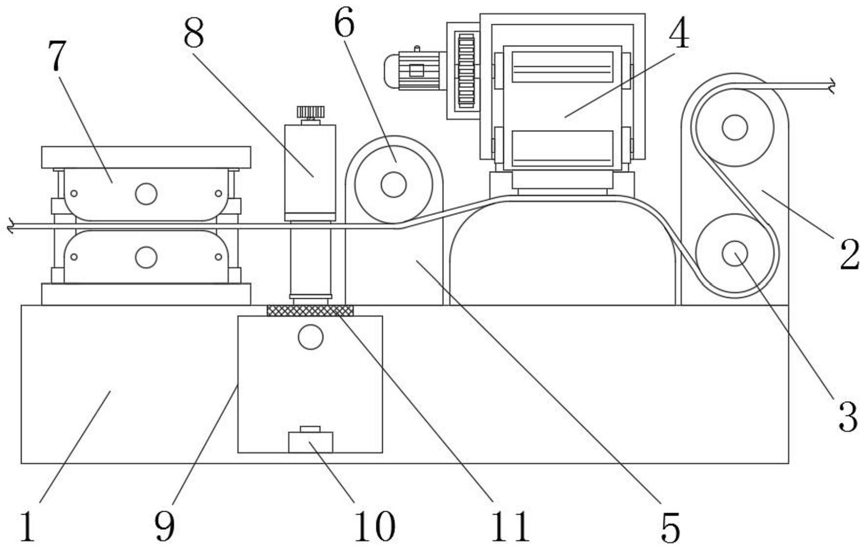

1.一种双面防褶皱的布料熨烫装置,包括机体(1)、雾化器(10)、电磁阀(13)、水位探头(14)和风机(15),其特征在于:所述机体(1)顶部右侧的前后两端皆焊接有第一侧板(2),且第一侧板(2)的中间位置处设置有两组第一转辊(3),所述第一转辊(3)的两端通过内嵌轴承与第一侧板(2)相连接,所述机体(1)的顶部安装有展平机构(4),且展平机构(4)位于第一侧板(2)的左侧,所述展平机构(4)包括架框(41)、第一电动伸缩杆(42)、传送皮带(43)、皮带辊(44)、推块(45)、承布台(46)、传动仓(47)、齿轮(48)和电机(49),所述架框(41)的前后两侧皆焊接有第一电动伸缩杆(42),且第一电动伸缩杆(42)的底端皆与机体(1)顶部焊接固定,所述架框(41)内部的前后两侧皆设置有传送皮带(43),且传送皮带(43)的中部皆设置有四个皮带辊(44),且皮带辊(44)的两端皆通过内嵌轴承与架框(41)内壁相连接,所述传送皮带(43)的表面皆均匀焊接有推块(45),所述架框(41)的下方设置有承布台(46),且承布台(46)与机体(1)顶部焊接固定,所述展平机构(4)左侧顶端的中部焊接有传动仓(47),且传动仓(47)的内部设置有两组齿轮(48),两组所述齿轮(48)相互啮合,所述齿轮(48)中心轴的右端皆穿过架框(41)与皮带辊(44)左端焊接固定,所述齿轮(48)中心轴的左端皆通过内嵌轴承与传动仓(47)内壁相连接,所述传动仓(47)左侧的末端安装有电机(49),且电机(49)的驱动轴穿过传动仓(47)与齿轮(48)中心轴焊接固定,所述机体(1)顶端中部的前后两侧皆焊接有第二侧板(5),且第二侧板(5)的中间位置处设置有第二转辊(6),所述第二转辊(6)的前后两端皆通过内嵌轴承与第二侧板(5)相连接,所述机体(1)顶部的左侧安装有熨烫机构(7),所述第二转辊(6)的左方设置有打湿机构(8),且打湿机构(8)安装在机体(1)顶部,所述机体(1)的内部开设有蓄水仓(9),且蓄水仓(9)底端的内壁上安装有雾化器(10),所述蓄水仓(9)顶端内壁的中部开设有入气口(11),所述蓄水仓(9)的背面开设有入水管(12),且入水管(12)的末端穿过机体(1)内壁延伸至机体(1)背面,所述入水管(12)的中部安装有电磁阀(13),所述蓄水仓(9)前端的内壁上安装有两组水位探头(14),所述机体(1)内壁的前后两侧皆安装有风机(15),且风机(15)的入风端皆穿过机体(1)内壁通过风管与蓄水仓(9)内部相连通,所述风机(15)的出气端皆通过风管与打湿机构(8)的前后两侧相连通,所述机体(1)正面的右侧安装有控制面板(16);

所述熨烫机构(7)包括基板(71)、第二电动伸缩杆(72)、熨烫板(73)、电热杆(74)和导热铜杆(75),所述基板(71)的数量为两个,两组所述基板(71)相互靠近一侧的四个面角处皆通过第二电动伸缩杆(72)相连接,一组所述基板(71)与机体(1)焊接固定,所述基板(71)相互靠近的一侧皆焊接有熨烫板(73),且熨烫板(73)的中部皆插设有电热杆(74),所述熨烫板(73)内部的左右两侧皆内嵌有导热铜杆(75);

所述打湿机构(8)包括喷雾片(81)、调节仓(82)、喷雾通道(83)、移动板(84)、阀板(85)、连接杆(86)和旋钮(87),所述喷雾片(81)的前后两侧皆焊接有调节仓(82),所述喷雾片(81)的前后两侧皆纵向均匀开设有喷雾通道(83),所述调节仓(82)的内部皆设置有移动板(84),且移动板(84)底部靠近喷雾片(81)的一侧皆焊接有阀板(85),所述阀板(85)的底端皆穿过调节仓(82)内壁延伸至调节仓(82)下方,所述移动板(84)顶端的中部皆通过内嵌轴承安装有连接杆(86),且连接杆(86)的顶端皆穿过调节仓(82)内壁延伸至调节仓(82)顶部,所述连接杆(86)的顶端皆焊接有旋钮(87)。

2.根据权利要求1所述的一种双面防褶皱的布料熨烫装置,其特征在于:所述导热铜杆(75)皆呈蛇形弯曲状分布在熨烫板(73)内部,所述导热铜杆(75)靠近熨烫板(73)的一侧皆与熨烫板(73)焊接固定。

3.根据权利要求1所述的一种双面防褶皱的布料熨烫装置,其特征在于:所述喷雾通道(83)皆呈L形,所述喷雾通道(83)远离调节仓(82)的一端皆贯穿喷雾片(81)内部延伸至喷雾片(81)底部,所述喷雾通道(83)远离调节仓(82)的一端皆均匀等距分布在喷雾片(81)底部。

4.根据权利要求1所述的一种双面防褶皱的布料熨烫装置,其特征在于:所述连接杆(86)的表面皆开设有外螺纹,所述调节仓(82)与连接杆(86)相贴合的内壁上皆开设有内螺纹,所述连接杆(86)与调节仓(82)通过螺纹结构相连接。

5.根据权利要求1所述的一种双面防褶皱的布料熨烫装置,其特征在于:所述入气口(11)的中部设置有防尘网,且防尘网的边缘处皆与入气口(11)内壁焊接固定。
