专利号: 2019113175929
申请人: 河南大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

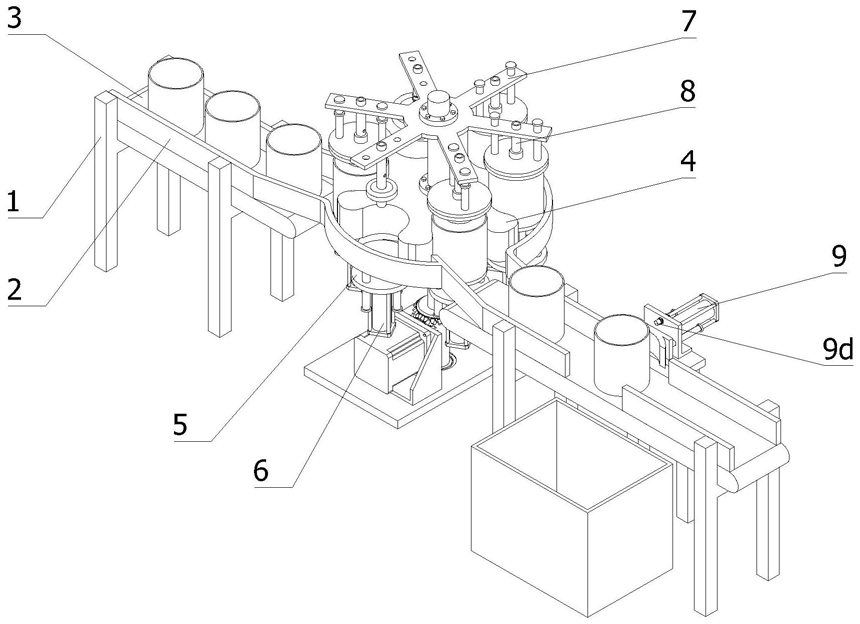

1.一种罐头食品罐体的气密性检测装置,其特征在于,包括有机架(1)、导料板(2)、上料机构(3)、星轮机构(4)、承托支架(5)、升降机构(6)、顶部支架(7)、气压检测机构(8)、分拣机构(9)和控制器;导料板(2)、上料机构(3)、星轮机构(4)、分拣机构(9)均固定安装在机架(1)上,上料机构(3)、星轮机构(4)和分拣机构(9)依次首尾相连顺序连接,导料板(2)自上料机构(3)开始延伸经过星轮机构(4)和分拣机构(9) ,导料板(2)对称地设置在上料机构(3)、星轮机构(4)和分拣机构(9)的长度方向的轴线的两侧,分拣机构(9)上的导料板(2)设有供分拣机构(9)作业和供不合格品掉出分拣机构(9)的开口,承托支架(5)、顶部支架(7)均固定安装在星轮机构(4)上,升降机构(6)固定安装在承托支架(5)上,气压检测机构(8)固定安装在顶部支架(7)上,上料机构(3)、星轮机构(4)、升降机构(6)、气压检测机构(8)、分拣机构(9)均与控制器电连接;所述星轮机构(4)包括有转轴(4a)、旋转驱动组件(4b)和星轮(4c);转轴(4a)底部与机架(1)间隙配合,旋转驱动组件(4b)底部与机架(1)固定连接,旋转驱动组件(4b)输出端套接在转轴(4a)上,星轮(4c)套接在转轴(4a)上且周线与转轴(4a)轴线共线,旋转驱动组件(4b)与控制器电连接;所述升降机构(6)包括有升降板(6a)、第一限位杆(6b)和第一直线驱动器(6c);若干第一限位杆(6b)均匀环绕着星轮机构(4)和导料板(2)形成的凹腔的轴线与承托支架(5)间隙配合,第一限位杆(6b)之间轴线相互平行,升降板(6a)固定安装在第一限位杆(6b)顶部,升降板(6a)与第一限位杆(6b)相互垂直,升降板(6a)与星轮机构(4)上端面平行,第一直线驱动器(6c)固定安装在承托支架(5)底部,第一直线驱动器(6c)输出轴垂直贯穿承托支架(5),第一直线驱动器(6c)的输出轴顶端与升降板(6a)底部固定连接,第一直线驱动器(6c)与控制器电连接;所述气压检测机构(8)包括有顶板(8a)、第二限位杆(8b)、导气管(8c)、活塞(8d)、弹簧(8e)、第一通孔(8f)、第二通孔(8g)、第三通孔(8h)、气囊(8i)、气压传感器(8j)和气源;若干第二限位杆(8b)相互平行地与顶部支架(7)间隙配合,顶板(8a)顶部与第二限位杆(8b)底部固定连接且与第二限位杆(8b)相互垂直,导气管(8c)垂直贯穿顶板(8a)竖直向下设置,导气管(8c)底部密闭,第一通孔(8f)、第二通孔(8g)、第三通孔(8h)沿着导气管(8c)的轴线自上而下开设在导气管(8c)管壁上,弹簧(8e)固定在导气管(8c)内底部密封板上,活塞(8d)与导气管(8c)内壁间隙配合,活塞(8d)底部与弹簧(8e)顶端连接,气囊(8i)套设在导气管(8c)外壁上且内部仅与第二通孔(8g)连通,气压传感器(8j)设置在气囊(8i)底部,气源从外部连通导气管(8c),非工作状态下弹簧(8e)支撑的活塞(8d)位置高度低于第一通孔(8f)但高于第二通孔(8g),工作状态下活塞(8d)压缩弹簧(8e)下行的行程末端位置高度低于第三通孔(8h),非工作状态下顶板(8a)位置高度低于第一通孔(8f)但高于气囊(8i),气压传感器(8j)、气源与控制器电连接。2.根据权利要求1所述的一种罐头食品罐体的气密性检测装置,其特征在于,所述导料板(2)包括有第一直线段(2a)、弧形段(2b)、拨料板(2c)和第二直线段(2d);第一直线段(2a)设置在上料机构(3)长度方向的两侧,弧形段(2b)环绕星轮机构(4)旋转轮廓线设置,拨料板(2c)位于弧形段(2b)和第二直线段(2d)的连接处,第二直线段(2d)设置在分拣机构(9)两侧且设有供分拣机构(9)运动和供不合格品掉出分拣机构(9)的开口。

3.根据权利要求1所述的一种罐头食品罐体的气密性检测装置,其特征在于,所述上料机构(3)为第一直线传输组件(3a),第一直线传输组件(3a)输出端与星轮机构(4)输入端顺序连接,导料板(2)设置在第一直线传输组件(3a)长度方向的两侧。4.根据权利要求1所述的一种罐头食品罐体的气密性检测装置,其特征在于,所述旋转驱动组件(4b)包括有旋转驱动器(4b1)、第一锥齿轮(4b2)和第二锥齿轮(4b3);旋转驱动器(4b1)与机架(1)固定连接,第一锥齿轮(4b2)固定连接在旋转驱动器(4b1)输出轴末端且同轴设置,第二锥齿轮(4b3)套接在转轴(4a)上,第一锥齿轮(4b2)和第二锥齿轮(4b3)啮合传动,旋转驱动器(4b1)与控制器电连接。5.根据权利要求1所述的一种罐头食品罐体的气密性检测装置,其特征在于,所述气压检测机构(8)还设有密封圈(8k);密封圈(8k)固定安装在顶板(8a)底部,密封圈(8k)面积大于食品罐顶部开口。6.根据权利要求1所述的一种罐头食品罐体的气密性检测装置,其特征在于,所述分拣机构(9)包括有第二直线传输组件(9a)、直线驱动组件(9b)、收料箱(9c)和红外传感器(9d);第二直线传输组件(9a)输入端与星轮机构(4)输出端顺序连接,第二直线传输组件(9a)输出端与合格品的收集装置顺序连接,直线驱动组件(9b)与机架(1)固定连接且位于第二直线传输组件(9a)长度方向的一侧,直线驱动组件(9b)输出端垂直于第二直线传输组件(9a)长度方向的轴线设置,收料箱(9c)放置在与直线驱动组件(9b)相向的第二直线传输组件(9a)另一侧,导料板(2)在直线驱动组件(9b)和收料箱(9c)处设有供二者作业用的开口,红外传感器(9d)固定安装在直线驱动组件(9b)上,红外传感器(9d)朝向收料箱(9c)方向,直线驱动组件(9b)、红外传感器(9d)与控制器电连接。7.根据权利要求6所述的一种罐头食品罐体的气密性检测装置,其特征在于,所述直线驱动组件(9b)包括有支撑架(9b1)、第二直线驱动器(9b2)、推料板(9b3)和第三限位杆(9b4);支撑架(9b1)与机架(1)固定连接,第二直线驱动器(9b2)固定安装在支撑架(9b1)背离第二直线传输组件(9a)的一侧上,第二直线驱动器(9b2)输出轴垂直贯穿支撑架(9b1)并垂直于第二直线传输组件(9a)长度方向的轴线,推料板(9b3)与第二直线驱动器(9b2)输出端末端固定连接且相互垂直,若干第三限位杆(9b4)固定安装在推料板(9b3)朝向第二直线驱动器(9b2)的一侧上且与支撑架(9b1)间隙配合,第二直线驱动器(9b2)与控制器电连接。
