专利号: 2019113215837
申请人: 郑州宏拓电子技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-10-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

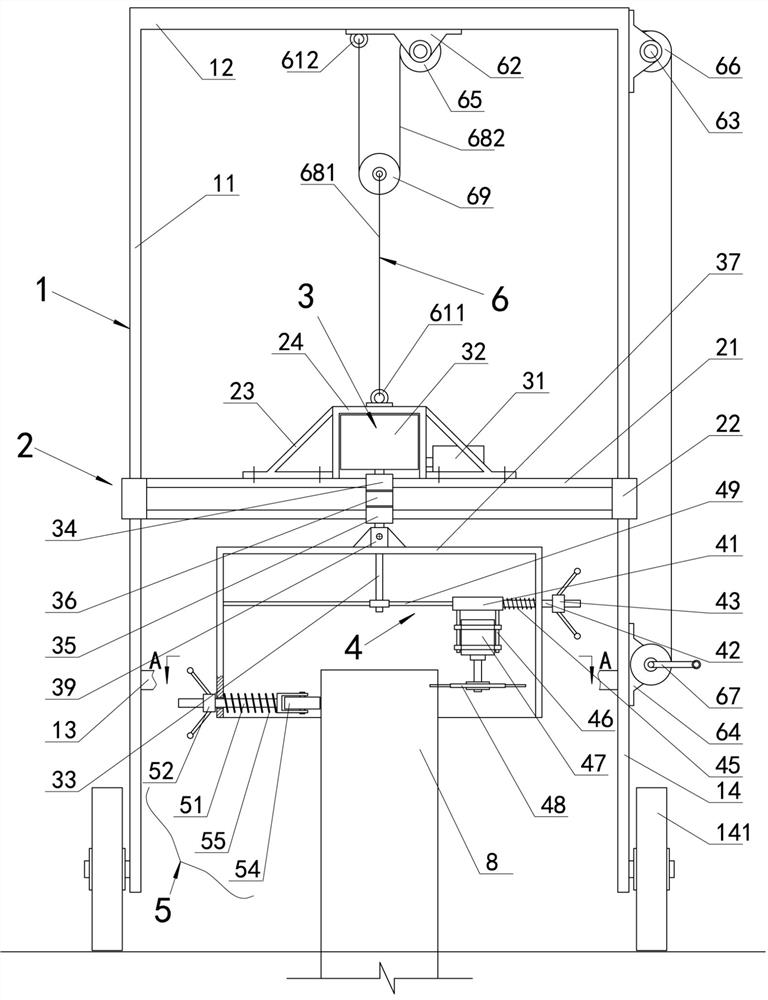

1.一种行走升降盘式桩头切割机构,其特征在于,包括行走架(1)、升降机构(2)、旋转驱动机构(3)、切割机构(4)、定位机构(5)和牵引提升机构(6),所述的行走架(1)包括竖向立柱(11)、上直梁(12)、下曲梁(13)、后倾支腿(14)和前支撑部,上直梁(12)横向固定在两侧竖向立柱(11)的上端,下曲梁(13)固定在两侧竖向立柱(11)的下端,两侧竖向立柱(11)的下端连接有向后侧倾斜的后倾支腿(14),各后倾支腿(14)下端分别安装有(141)行走轮,下曲梁(13)为圆弧形曲梁,其中心沿径向垂直固定有连杆(16),连杆(16)的末端固定安装前支撑部;升降机构(2)包括滑动中梁(21),滑动中梁(21)的两端分别与两侧竖向立柱(11)之间设置导向结构使滑动中梁(21)能够沿两侧竖向立柱(11)升降运动;旋转驱动机构(3)包括动力源,动力源的输出转轴(33)分别通过推力轴承(34)和滚子轴承(35)安装在所述滑动中梁(21)的中部,同时在输出转轴(33)的下方固定有旋转架(37),该旋转架(37)为圆柱筒体或者圆柱框架结构,切割机构(4)位于旋转架(37)的上部,定位机构(5)位于旋转架(37)的下部;所述切割机构(4)包括横向固定在所述旋转架(37)内侧的横滑杆(49),在该横滑杆(49)的一侧套装有横滑套(41),横滑套(41)的下端固定连接电机座(46),电机座(46)内固定有切割电机(47),切割电机(47)的下端转轴上安装有水平的锯片(48),同时在所述横滑套(41)的外端套装有外螺纹套(42),以及在所述旋转架(37)的侧面设置有侧孔(38),外螺纹套(42)贯穿于侧孔(38)后,延出的部分套装有调节丝母(43),调节丝母(43)上固定电机位移调节手轮(44),所述的外螺纹套(42)外侧套装有电机推力弹簧(45),该电机推力弹簧(45)支撑在横滑套(41)和旋转架(37)内壁之间;在所述输出转轴(33)根部与滑动中梁(21)之间还安装有导电环(36),导电环(36)的固定部分导线与电源连接,导电环(36)的转动部分导线与切割电机(47)的电源线连接;所述的定位机构(5)包括三个沿120度等分布置于旋转架(37)同一水平高度的调节压轮机构,每个调节压轮机构包括调节螺杆(51)、定位丝母(52)、轮座(53)和定位滑轮(54),在旋转架(37)的底部同一圆周面上均布有三个侧孔(38),各侧孔内分别套装有调节螺杆(51),各调节螺杆(51)的内端分别固定有轮座(53),各轮座(53)内分别安装有水平置定位滑轮(54),各调节螺杆(51)位于侧孔(38)之外的部分安装有定位丝母(52),在轮座(53)与旋转架(37)内壁之间的调节螺杆(51)外侧套装有定位弹簧(55)。

2.根据权利要求1所述的行走升降盘式桩头切割机构,其特征在于,所述前支撑部是在连杆(16)的末端垂直固定有竖向的支撑腿。

3.根据权利要求2所述的行走升降盘式桩头切割机构,其特征在于,两个后倾支腿(14)和一个前侧的支撑腿都采用套管套装关系,且侧面设置有锁丝。

4.根据权利要求1所述的行走升降盘式桩头切割机构,其特征在于,所述前支撑部是在连杆(16)的末端垂直固定有横向的轴套(17),轴套(17)内套装有车轮转轴(18),车轮转轴(18)的上端安装方向盘(15),下端通过轮架(19)安装有方向轮(191)。

5.根据权利要求4所述的行走升降盘式桩头切割机构,其特征在于,两个后倾支腿(14)都采用套管套装关系,且侧面设置有锁丝;车轮转轴(18)上部安装有高度调节螺母,该高度调节螺母支撑在所述轴套(17)的顶部,通过调节该高度调节螺母能够改变车轮转轴(18)位于轴套(17)内的高度。

6.根据权利要求2‑5任一项所述的行走升降盘式桩头切割机构,其特征在于,在行走架(1)上安装水平仪用于判断该行走架的平衡度。

7.根据权利要求1所述的行走升降盘式桩头切割机构,其特征在于,牵引提升机构(6)包括滑轮组和牵引绳(68)以及驱动手轮(67),滑轮组包括固定在上直梁(12)中部的中轮座(62)及中滑轮(65),固定在竖向立柱(11)一侧上端的边轮座(63)及边滑轮(66),固定在竖向立柱(11)一侧下端的手轮座(64),手轮座(64)内安装有驱动手轮(67),牵引绳一(681)的下端通过下牵引端(611)固定在滑动中梁(21)中部位置,上端固定在动滑轮(69)轴心位置,牵引绳二(682)的一端通过上牵引端(612)固定在上直梁(12)中部位置,然后依次缠绕于中滑轮(65)、边滑轮(66)和驱动手轮(67),所述手轮座(64)与驱动手轮(67)之间设置锁定机构。

8.根据权利要求1所述的行走升降盘式桩头切割机构,其特征在于,牵引提升机构(6)包括滑轮组和牵引绳(68)以及电驱动部分,滑轮组包括固定在上直梁(12)中部的中轮座(62)及中滑轮(65),固定在上直梁(12)或者竖向立柱(11)一侧的电葫芦(7),牵引绳一(681)的下端通过下牵引端(611)固定在滑动中梁(21)中部位置,上端缠绕于中滑轮(65)后其末端连接电葫芦(7) 的牵引端。

9.根据权利要求1所述的行走升降盘式桩头切割机构,其特征在于,滑动中梁(21)的两端固定有卡轨(22),两侧卡轨(22)分别套装在两侧竖向立柱(11)外侧。

10.根据权利要求1所述的行走升降盘式桩头切割机构,其特征在于,在滑动中梁(21)上侧中部固定有辅支架(23),辅支架(23)中部设置驱动室(24),所述动力源包括电机(31)和变速箱(32),动力源位于驱动室(24)内。
