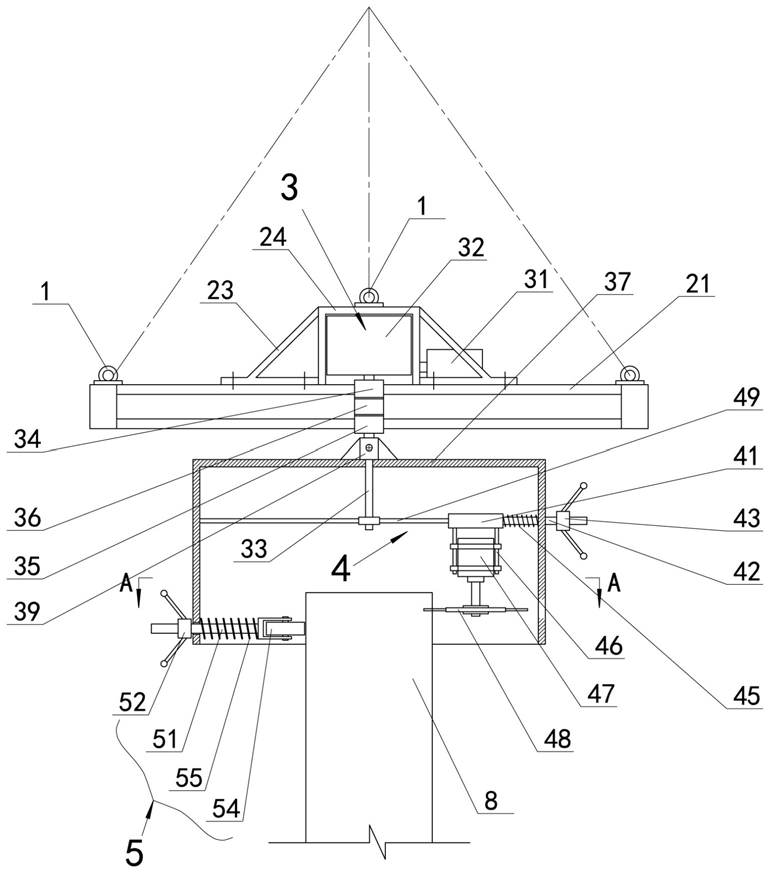

1.一种吊装式灌注桩桩头切割装置，其特征在于，包括支撑横梁（21）、旋转驱动机构（3）、切割机构（4）和定位机构（5），旋转驱动机构（3）包括动力源，动力源的输出转轴（33）分别通过推力轴承（34）和滚子轴承（35）安装在所述支撑横梁（21）的中部，同时在输出转轴（33）的下方固定有旋转架（37），该旋转架（37）为圆柱筒体或者圆柱框架结构，切割机构（4）位于旋转架（37）的上部，定位机构（5）位于旋转架（37）的下部；所述切割机构（4）包括横向固定在所述旋转架（37）内侧的横滑杆（49），在该横滑杆（49）的一侧套装有横滑套（41），横滑套的下端固定连接电机座（46），电机座（46）内固定有切割电机（47），切割电机（47）的下端输出转轴上安装有水平的锯片（48），同时在所述横滑套（41）的外端套装有外螺纹套（42），以及在所述旋转架（37）的侧面设置有侧孔（38），外螺纹套（42）贯穿于侧孔（38）后，延出的部分套装有调节丝母（43），调节丝母（43）上固定电机位移调节手轮（44），所述的外螺纹套外侧套装有电机推力弹簧（45），该电机推力弹簧（45）支撑在横滑套（41）和旋转架（37）内壁之间；在所述输出转轴（33）根部与支撑横梁（21）之间还安装有导电环（36），导电环（36）的固定部分导线与电源连接，导电环（36）的转动部分导线与切割电机（47）的电源线连接；所述的定位机构（5）包括三个沿120度等分布置于旋转架（37）同一水平高度的调节压轮机构，每个调节压轮机构包括调节螺杆（51）、定位丝母（52）、轮座（53）和定位滑轮（54），在旋转架（37）的底部同一圆周面上均布有三个侧孔（38），各侧孔内分别套装有调节螺杆（51），各调节螺杆（51）的内端分别固定有轮座（53），各轮座（53）内分别安装有水平置定位滑轮（54），各定位滑轮（54）为圆柱面轮，定位滑轮采用圆柱面轮确保各定位滑轮的圆柱面能够与灌注桩的圆周表面存在面接触的关系，即使灌注桩所处位置地基平整度较差，也能够通过定位滑轮的挤压关系使灌注桩的轴心与旋转架的轴心近似重合，各调节螺杆（51）位于侧孔（38）之外的部分安装有定位丝母（52），在轮座（53）与旋转架（37）内壁之间的调节螺杆（51）外侧套装有定位弹簧（55），在使用时，首先需要调节其中一个调节压轮机构，将其中一个定位滑轮向外移动留出间隙用于套装在灌注桩的外侧，套装灌注桩后，再次调节该定位丝母推动调节螺杆使其沿径向向内移动原来拉出的等距离长度，使相应的定位滑轮支撑在灌注桩侧面，切割机构的高度和径向距离都可以调节，在将旋转架套装于灌注桩外侧之前，需要先调节切割机构的径向距离，使切割机构尽量靠近旋转架内侧边缘位置，待旋转架套装于灌注桩之后再保持切割机构处于被电机推力弹簧顶压的状态,对切割机构的调节方式是通过旋拧调节丝母，用以拉动外螺纹套沿径向向外移动，外螺纹套向外移动后，切割机构能够沿横滑杆向外滑动，即锯片能够尽量向外滑动，此时电机推力弹簧被压缩,当旋转架套装于灌注桩外侧之后，反向旋拧调节丝母，此时由调节丝母因过度向外调节已经超出了电机推力弹簧的弹力行程范围，此时电机推力弹簧顶压在横滑套端部，对切割机构提供沿径向向内的压力。

2.根据权利要求1所述的吊装式灌注桩桩头切割装置，其特征在于，在支撑横梁（21）上侧中部固定有辅支架（23），辅支架（23）中部设置驱动室（24），所述动力源包括电机（31）和变速箱（32），动力源位于驱动室（24）内。
