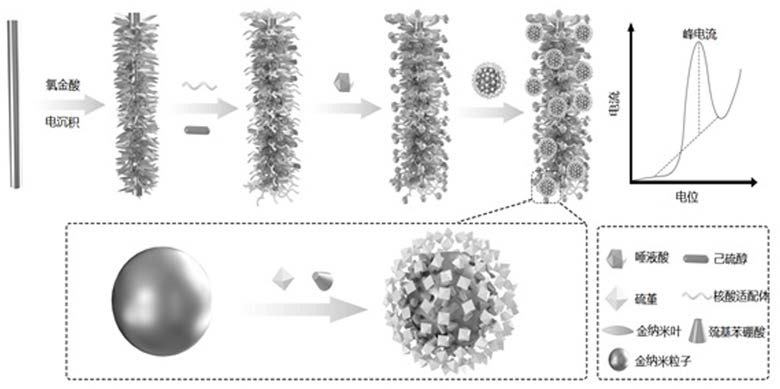

1.一种检测唾液酸的核酸适配体电化学传感器，其特征在于，通过如下方法制备而成：

（1）金纳米叶在碳布电极上沉积：将清洗后的碳布电极浸入氯金酸溶液中进行恒电位电沉积获得金纳米叶结构的碳布表面；

（2）固定核酸适配体及识别唾液酸：将步骤（1）制得的金纳米叶修饰的碳布电极浸入到核酸适配体溶液中室温孵育，用1-己硫醇溶液浸泡电极进行封闭，消除非特异性结合位点；

将制备好的修饰电极分别与不同浓度的唾液酸溶液在室温下孵育，进行唾液酸识别；

（3）引入探针分子：取HAuCl4溶液放入装有超纯水的三颈瓶中，搅拌条件下加热至沸腾，加入柠檬酸钠溶液生成金溶胶；然后将4-巯基苯硼酸和硫堇混合液在搅拌下逐滴加入至金纳米溶胶溶液中，得到4-巯基苯硼酸/金纳米粒子/硫堇复合材料溶液；将4-巯基苯硼酸/金纳米粒子/硫堇复合材料溶液与步骤（2）结合唾液酸后的传感器共同孵育，制得核酸适配体电化学传感器；

所选用的核酸适配体的DNA序列是TCCCT ACGGC GCTAA CCGAT AGGTG TAGCG TGGGG CACAT GTTCG CGCCA CCGTG CTACA AC。

2.根据权利要求1所述的检测唾液酸的核酸适配体电化学传感器，其特征在于，步骤（1）所述金纳米叶电化学沉积的时间和电位分别选择为400 s和-0.08 V。

3.根据权利要求1所述的检测唾液酸的核酸适配体电化学传感器，其特征在于，步骤（2）所述核酸适配体固定时其浓度选择75 μmol·L-1。

4.根据权利要求1所述的检测唾液酸的核酸适配体电化学传感器，其特征在于，步骤（3）4-巯基苯硼酸和硫堇摩尔比为1：1。

5.如权利要求1-4其中之一所述的检测唾液酸的核酸适配体电化学传感器的应用，其特征在于，通过如下方法实现：缓冲溶液中，进行微分脉冲伏安的测定，通过加入唾液酸前后硫堇的还原峰电流改变值与唾液酸浓度的关系实现唾液酸的定量测定。

6.根据权利要求5所述的检测唾液酸的核酸适配体电化学传感器的应用，其特征在于，所述的缓冲体系选择0.1 mol·L-1磷酸盐缓冲体系，pH为4.5。
