1.卟啉稳定的贵金属纳米颗粒制备方法，其特征在于，包括以下步骤 ：（1）四羟基四苯基卟啉溶解于溶剂中，在冰浴环境下搅拌至均匀；再把贵金属溶液分别缓慢加入上述卟啉溶液中，在冰浴环境下搅拌至均匀混合；

（2）将硼氢化钠溶液缓慢加入到步骤（1）的混合溶液中，在冰浴环境下反应

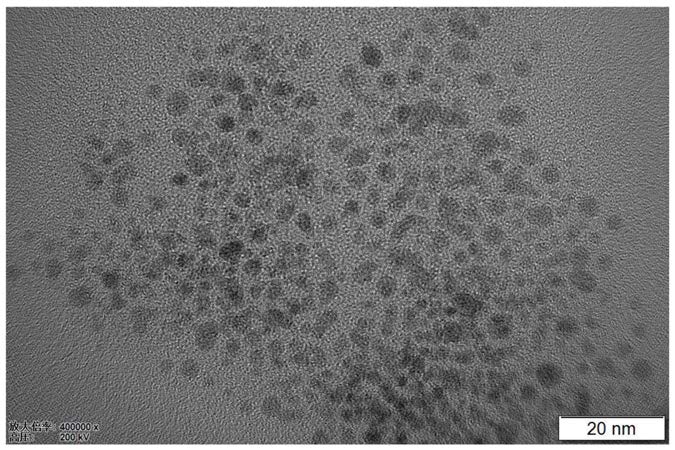

1-5 小时，反应结束后，即可得到卟啉稳定的贵金属纳米颗粒溶液。

2.根据权利要求1 所述的卟啉稳定的贵金属纳米催化剂的制备方法，其特征在于，四羟基四苯基卟啉、贵金属和硼氢化钠的物质的量的比为1：1-4：10-40。

3.根据权利要求1 所述的卟啉稳定的钯纳米催化剂的制备方法，其特征在于，步骤（1）中所述溶剂包括乙醇、或甲醇。

4.根据权利要求1所述的卟啉稳定的贵金属纳米颗粒催化剂的制备方法，其特征在于，所述的贵金属盐溶液包括铂、钌、或铑的卤化物盐溶液、或硝酸盐溶液。

5.根据权利要求1所述的卟啉稳定的贵金属纳米颗粒催化剂的制备方法，其特征在于，所述的贵金属盐溶液包括四氯化铂、三氯化钌、或硝酸铑水溶液中的任意一种。

6.根据权利要求 1 所述的卟啉稳定贵金属纳米催化剂的制备方法，其特征在于，贵金属溶液滴加完成后，搅拌10-30mins，再滴加硼氢化钠溶液，其中硼氢化钠溶液滴加速度为

2-10min/mL。

7.根据权利要求1-6任一项所述的卟啉稳定的贵金属纳米颗粒催化剂在催化氨硼烷水解产氢上的应用。

8.根据权利要求7所述的应用，其特征在于，水解产氢的反应体系中卟啉稳定的贵金属纳米颗粒催化剂的物质的量是氨硼烷的1-8‰。
