专利号: 2019113283942
申请人: 乐清市辰卓电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

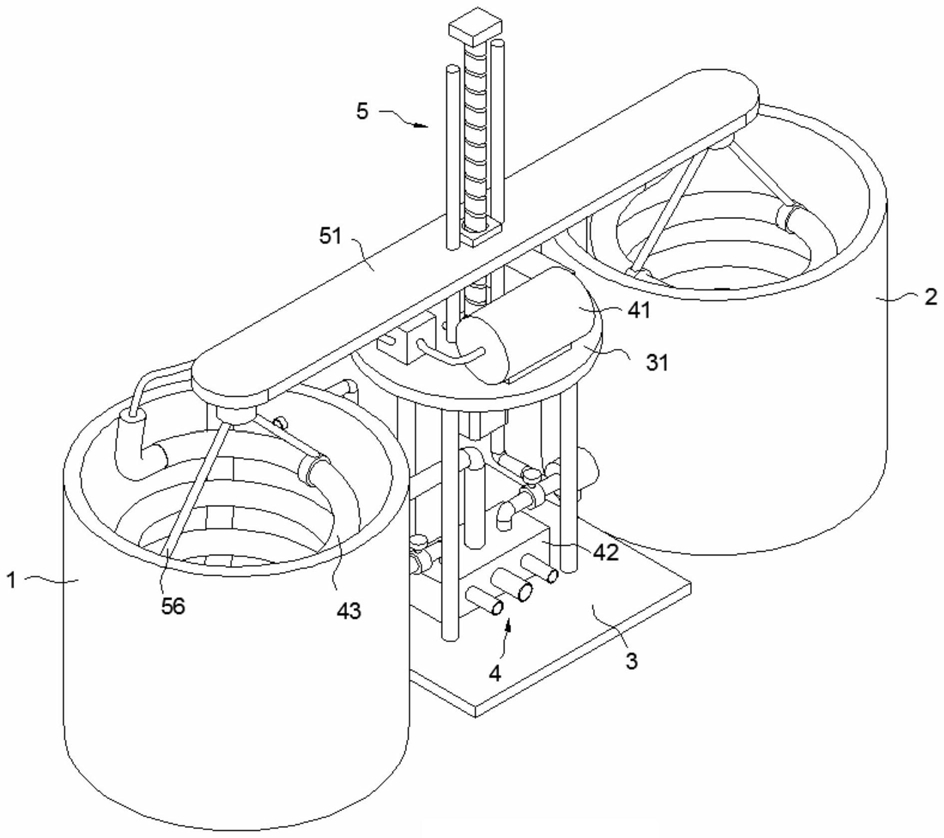

1.一种分段脱水的垃圾渗滤液处理用低温浓缩装置,包括渗透液罐(1)和融水罐(2),其特征在于:所述渗透液罐(1)的外部设置有冷冻浓缩系统(4),所述冷冻浓缩系统(4)包括换热器(43),所述换热器(43)的数量为两个,其中一个所述换热器(43)位于渗透液罐(1)的内部,且另一个换热器(43)设置在融水罐(2)内部,位于渗透液罐(1)内的所述换热器(43)的一端连接有压缩机(41),所述压缩机(41)的一端连接有辅冷器(411),所述辅冷器(411)的一端与融水罐(2)内的换热器(43)连接,位于融水罐(2)内的换热器(43)与位于渗透液罐(1)内的换热器(43)通过管路连接,且连接管路上设置有节流阀(431)。

2.根据权利要求1所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述冷冻浓缩系统(4)还包括换向阀(44),所述换热器(43)的形状为螺旋形,所述换向阀(44)为两位两通电磁换向阀,位于渗透液罐(1)内的换热器(43)的一端通过管路与换向阀(44)的第一端口连接,所述换向阀(44)的第二端口与压缩机(41)的进口端相连接,所述辅冷器(411)的出口端与换向阀(44)的第三端口相连接,所述换向阀(44)的第四端口与位于融水罐(2)内的换热器(43)一端相连接。

3.根据权利要求1或2所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述渗透液罐(1)的一侧设置有固定架(3),所述固定架(3)上设置有升降装置(5),所述升降装置(5)包括升降电机(52),所述固定架(3)的顶部通过支柱固定安装有上支架(31),所述升降电机(52)安装在上支架(31)的底部,所述升降电机(52)的输出轴连接有丝杆(521),所述上支架(31)的顶部对应安装有导杆(53),所述丝杆(521)的外部滑动套接有支撑板(51),所述支撑板(51)与丝杆(521)通过滚珠螺母副活动连接,所述换热器(43)的顶部对应连接有钢丝绳(56),所述钢丝绳(56)的顶端与支撑板(51)相连接。

4.根据权利要求3所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述丝杆(521)的顶部安装有第二电磁铁(55),所述支撑板(51)的顶部固定安装有第一电磁铁(54),所述导杆(53)的顶端到第二电磁铁(55)底面的距离与支撑板(51)的底面到第一电磁铁(54)顶面的距离相等。

5.根据权利要求2所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述冷冻浓缩系统(4)还包括渗透液泵(46),所述渗透液泵(46)的进液端与渗透液罐(1)相贯通,所述渗透液泵(46)的一端连接有渗透液阀(461),所述渗透液泵(46)的出液端连接有回流管,且回流管与渗透液罐(1)的另一处相贯通,所述固定架(3)上安装有回热器(42),所述渗透液泵(46)与回热器(42)的一个端口连接,所述回热器(42)的另一个端口与渗透液罐(1)通过管路贯通连接,且渗透液罐(1)与回热器(42)之间的管路上设置有进液阀(421)。

6.根据权利要求5所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述融水罐(2)的一侧贯通连接有融水泵(45),所述融水泵(45)的一端连接有融水阀(451),所述融水泵(45)的出液端连接有回流管,且回流管与融水罐(2)的另一处相贯通,所述融水泵(45)与回热器(42)的一个端口连接。

7.根据权利要求2所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述渗透液罐(1)的一侧安装有分液电机(11),所述分液电机(11)的输出轴连接有分液板(111),所述分液板(111)的外周面与渗透液罐(1)的内壁相贴合,所述渗透液罐(1)的一侧设置有储液罐(47),所述储液罐(47)高于渗透液罐(1)的顶部,所述渗透液罐(1)与储液罐(47)通过管路贯通连接,且管路上设置有储液泵(48),所述储液泵(48)的两端并联有储液阀(481),所述融水罐(2)与渗透液罐(1)之间通过管路相贯通,且管路上设置有提升泵(49),所述提升泵(49)的两端并联有提升阀(491),所述分液板(111)将渗透液罐(1)上下分隔成两个腔室,且上部腔室底部的高度高于融水罐(2)顶部的高度,所述换热器(43)位于上部腔室内部。

8.根据权利要求7所述的一种分段脱水的垃圾渗滤液处理用低温浓缩装置,其特征在于:所述换热器(43)为空心球体,且换热器(43)的顶部外露于空气中,所述换热器(43)的两侧贯通连接有两根中空杆,所述中空杆与渗透液罐(1)的侧壁转动连接,两根所述中空杆的端头与冷冻浓缩系统相连接,所述中空杆的外部套接有从动齿轮,所述渗透液罐(1)的一侧安装有旋转电机(12),所述旋转电机(12)的输出轴套接有主动齿轮,且主动齿轮与从动齿轮相啮合。
