专利号: 2019113285825
申请人: 安徽风然家俱有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

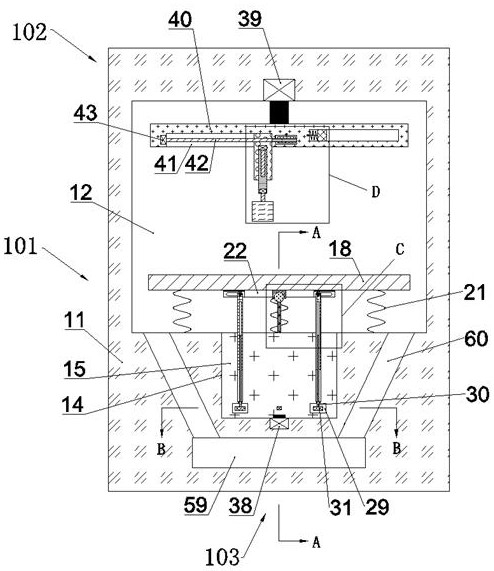

1.一种可自动清除木屑的多方位木雕抛光机,包括机体以及设于所述机体内的工作腔,所述工作腔前壁连通设有开口向前的取放口,所述工作腔内下侧设有倾斜装置,其特征在于:所述工作腔下壁连通设有旋转腔,所述旋转腔内可转动的设有转动柱,所述转动柱上端面中心固定设有支杆,所述支杆上端固定设有连接球,所述支杆上方设有工作台,所述工作台下端面中心固定设有固定块,所述固定块下端面设有开口向下的球形连接槽,所述连接球通过所述球形连接槽可转动的连接于所述固定块,所述工作台下端面与所述工作腔下壁之间环形阵列且固定连接有四个第一弹簧,所述工作腔内上方设有抛光装置,所述抛光装置包括固定设于所述工作腔上壁内的第一电机,所述第一电机下端动力连接有转动板,所述转动板下端面设有开口向下的第一滑块腔,所述第一滑块腔左右壁之间可转动的设有第一螺杆,所述第一滑块腔左壁内固定设有第二电机,所述第一螺杆左端动力连接于所述第二电机,所述第一滑块腔内可左右滑动的设有螺纹连接于所述第一螺杆的第一滑块,所述第一滑块下端延伸至外且设有开口向下的第一滑杆腔,所述第一滑杆腔上壁固定设有第三电机,所述第三电机下端动力连接有第二螺杆,所述第一滑杆腔内可上下滑动的设有螺纹连接于所述第二螺杆且下端延伸至外的第一滑杆,所述第一滑杆下端面内固定设有第四电机,所述第四电机下端动力连接有第一转轴,所述第一转轴下端可拆卸的设有抛光花头,所述工作腔下方设有压缩装置,所述压缩装置包括设于所述旋转腔下方且开口向前的压缩腔,所述压缩腔与所述工作腔之间左右形状对称且连通设有滑落通道,所述压缩腔后壁内固定设有前端延伸至所述压缩腔内的液压臂,所述压缩腔内可前后滑动的设有固定连接于所述液压臂前端的压缩板,所述压缩板前滑时将落入所述压缩腔内的木屑压缩成块。

2.如权利要求1所述的一种可自动清除木屑的多方位木雕抛光机,其特征在于:所述倾斜装置包括设于所述工作台下方的环形块,所述环形块上端面与所述工作台下端面相抵,所述环形块左右位置对称的设有开口向下的限位腔,所述限位腔前后壁连通且对称设有限位槽,所述限位腔内可左右滑动的设有前后两端延伸至所述限位槽内的限位杆,所述转动柱上端面且于所述限位腔的下方设有开口向上的支杆,所述第二滑杆腔下壁可转动的设有第三螺杆,所述第二滑杆腔内可上下滑动的设于螺纹连接于所述第三螺杆的第二滑杆,所述第二滑杆上端延伸至所述限位腔内且可转动的连接于所述限位杆。

3.如权利要求2所述的一种可自动清除木屑的多方位木雕抛光机,其特征在于:所述第二滑杆腔下壁内设有蜗轮腔,所述蜗轮腔上壁内且于所述第三螺杆下方可转动的设有第二转轴,所述第二转轴上端延伸至所述第二滑杆腔内且固定连接于所述第三螺杆下端,所述第二转轴下端于所述蜗轮腔内固定设有蜗轮,所述蜗轮腔相近的一侧内壁且于所述蜗轮的前侧可转动的设有第三转轴,所述第三转轴的一端固定设有啮合于所述蜗轮的蜗杆,所述蜗轮腔之间设有齿轮腔,所述第三转轴的另一端延伸至所述齿轮腔内且固定设有第一斜齿轮,所述齿轮腔后壁内固定设有第五电机,所述第五电机前端动力连接有啮合于左右两侧的所述第一斜齿轮的第二斜齿轮。

4.如权利要求1所述的一种可自动清除木屑的多方位木雕抛光机,其特征在于:所述旋转腔下壁内固定设有第六电机,所述转动柱动力连接于所述第六电机,所述环形块可左右翻转调整角度,所述转动柱带动所述环形块一同转动,所述工作台在所述第一弹簧的作用下与所述工作腔不发生相对转动,且所述第一弹簧使得所述工作台下端面与所述环形块上端面始终保持相抵,进而所述工作台随着所述环形块翻转的角度位置而翻转。

5.如权利要求1所述的一种可自动清除木屑的多方位木雕抛光机,其特征在于:所述抛光装置包括设于所述第一滑块腔右壁内的卷绕腔,所述卷绕腔左右壁之间可转动的设有第四转轴,所述第四转轴左端延伸至所述第一滑块腔内且固定连接于所述第一螺杆左端,所述第四转轴上固定设有卷绕筒,所述转动板内右侧设有平衡腔,所述平衡腔内可左右滑动的设有平衡块,所述平衡块左端与所述平衡腔内壁之间固定连接有第二弹簧,所述平衡块左端与所述卷绕筒之间固定连接有拉线。

6.如权利要求1所述的一种可自动清除木屑的多方位木雕抛光机,其特征在于:所述压缩装置包括设于所述压缩板下端面且开口向下的卡块腔,所述卡块腔内可上下滑动的设有卡块,所述卡块与所述卡块腔内壁之间固定连接有第三弹簧,所述压缩腔上壁后端连通设有开口向前的翻转腔,所述翻转腔前后壁之间可转动的设有下端延伸至所述压缩腔内的挡板。

7.如权利要求6所述的一种可自动清除木屑的多方位木雕抛光机,其特征在于:所述挡板下端设有开口向下的卡槽,所述压缩腔下壁内设有第二滑块腔,所述第二滑块腔内可上下滑动的设有第二滑块,所述第二滑块下端与所述第二滑块腔内壁之间固定连接有弹力小于所述第三弹簧的第四弹簧,所述第二滑块腔上壁与所述压缩腔之间且于所述卡槽下方连通设有第二卡块腔,所述第二卡块腔内可上下滑动的设有下端固定连接于所述第二滑块的第二卡块,所述第二卡块上端可伸至所述卡槽内并阻止所述挡板向右翻转,所述第二滑块腔上壁与所述压缩腔之间且于所述挡板的左侧连通设有推杆腔,所述推杆腔内可上下滑动的设有下端固定连接于所述第二滑块的推杆,所述卡块下端可伸至所述推杆腔内并推动所述推杆下滑。
