专利号: 2019113299387
申请人: 南京溧水高新创业投资管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

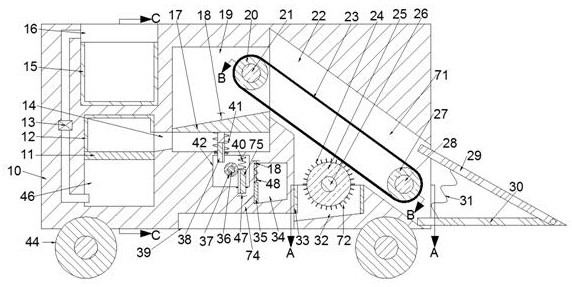

1.一种铁路用铁轨除雪机,包括工作箱以及设置于所述工作箱内向右开口的第一空腔,所述工作箱内设有位于所述第一空腔左侧且与所述第一空腔连通的第二空腔,其特征在于:所述工作箱右侧固设位于所述第一空腔右口的固定板,所述固定板右端铰接设有将铁轨上的雪铲起来的铰接板,所述铰接板下端面与所述固定板上端面通过第一压缩弹簧连接,所述第一空腔内设有将所述铰接板上端面上的雪输送到第二空腔内的输送装置,所述第二空腔内滑动设有滑动板,所述工作箱内固设有位于所述第二空腔左下侧的第三空腔,所述第二空腔与所述第三空腔通过梯形孔连通,所述第三空腔内固设有将雪中的砂石过滤的过滤板,所述第三空腔端壁固设有位于所述过滤板上侧的加热板,所述加热板将所述过滤板上表面的积雪融化成雪水流至所述第三空腔底部,所述工作箱内固设有位于所述第三空腔上侧且向上开口的第四空腔,所述第四空腔内滑动设有收集雪水的储水箱,所述第三空腔与所述第四空腔通过水泵连通,所述工作箱内固设有位于所述第一空腔下侧且与所述第一空腔连通的第五空腔,所述第五空腔内将所述输送装置进行清扫的清扫装置,所述工作箱下侧设有方便除雪机移动的移动装置;

所述工作箱后端壁固设有电机,所述电机前端面转动设有第一转轴,所述工作箱后端壁转动设有位于所述第一转轴左侧的第二转轴,所述工作箱内固设有位于所述第一空腔后侧的第六空腔,所述第一转轴与所述第二转轴通过位于所述第六空腔内的第一皮带轮连通,所述第一转轴上固设有位于所述第一空腔内的第一带轮,所述第二转轴上固设有位于所述第一空腔内的第二带轮,所述第二带轮与所述第一带轮通过皮带转动连接,所述皮带转动将所述皮带上表面的雪送至所述第二空腔内;

所述清扫装置包括转动连接于所述工作箱后端壁的第三转轴,所述第三转轴向前延伸贯穿所述第六空腔,转动连接于所述第五空腔前端壁,所述第三转轴与所述第一转轴通过位于所述第六空腔内的第二皮带轮连接,所述第三转轴上固设有位于所述第五空腔内的转动轮,所述转动轮周向端壁固设有将转动至所述转动轮上侧的皮带进行清扫的毛刷,所述第五空腔周向腔壁固设有将清扫下来的残余积雪进行融化的环形加热板,所述工作箱底部固设有向下开口的矩形腔,所述矩形腔右侧与所述第五空腔左侧连通,所述第五空腔内融化的雪水通过所述矩形腔流至所述工作箱外侧;

所述工作箱内固设位于所述第一空腔前侧的第七空腔,所述第一转轴向前延伸贯穿所述第七空腔且转动连接于所述工作箱前端壁,所述第一转轴上转动设有位于所述第七空腔内的第一齿轮,所述第七空腔前后腔壁转动设有位于所述第一转轴左侧的第四转轴,所述第四转轴上固设有与所述第一齿轮啮合的第二齿轮,所述第七空腔前后腔壁转动设有位于所述第四转轴左侧的第五转轴,所述第五转轴上固设有将所述毛刷上残余积雪吹落的扇叶,所述第四转轴与所述第五转轴通过位于所述扇叶前侧的第三皮带轮连接,所述第七空腔与所述第五空腔通过位于所述第五转轴后侧的第一环形腔连通,所述第七空腔前侧贯穿设有与外界连通的第二环形腔;

所述工作箱内固设有位于所述矩形腔上侧的第八空腔,所述第八空腔内充满工业盐,所述第八空腔左口与所述矩形腔通过通孔连通,所述第八空腔左腔壁滑动设有将所述通孔右口封闭的封闭板,所述封闭板上端面与所述第八空腔上腔壁通过第二压缩弹簧连接,所述滑动板上端面与所述封闭板上端面通过第一拉绳连接,所述滑动板向下滑动时,拉动所述第一拉绳从而使所述封闭板向上滑动,打开第八空腔,使所述第八空腔内的工业盐进入所述矩形腔内;

所述工作箱内固设有位于所述第三空腔前侧且与外界连通的第九空腔,所述工作箱内固设有位于所述第九空腔上侧且与第九空腔连通的第十空腔,所述第十空腔内滑动设有将所述第九空腔左口封闭的竖直封闭板,所述竖直封闭板上端面与所述第十空腔上腔壁通过第三压缩弹簧连接,所述工作箱内固设有位于所述第九空腔上侧且向前开口的第十一空腔,所述第十一空腔内设有拉环,所述拉环与所述过滤板前端面通过第三拉绳连接;

所述工作箱内固设有位于所述第二空腔下侧的第十二空腔,所述滑动板下端面与所述第二空腔下腔壁通过第四压缩弹簧连接,所述滑动板下端面固设有向下延伸至所述第十二空腔内的第一齿条,所述第十二空腔前后腔壁转动设有位于所述第一齿条右下侧的第六转轴,所述第六转轴上固设有与所述第一齿条右齿面啮合的第三齿轮,所述第十二空腔内滑动设有位于所述第三齿轮右侧且与所述第三齿轮啮合的第二齿条,所述第二齿条上端面与所述第十二空腔上腔壁通过第五压缩弹簧连接,所述第二齿条下端面与所述竖直封闭板下端面通过第二拉绳连接。
