专利号: 2019113304722
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

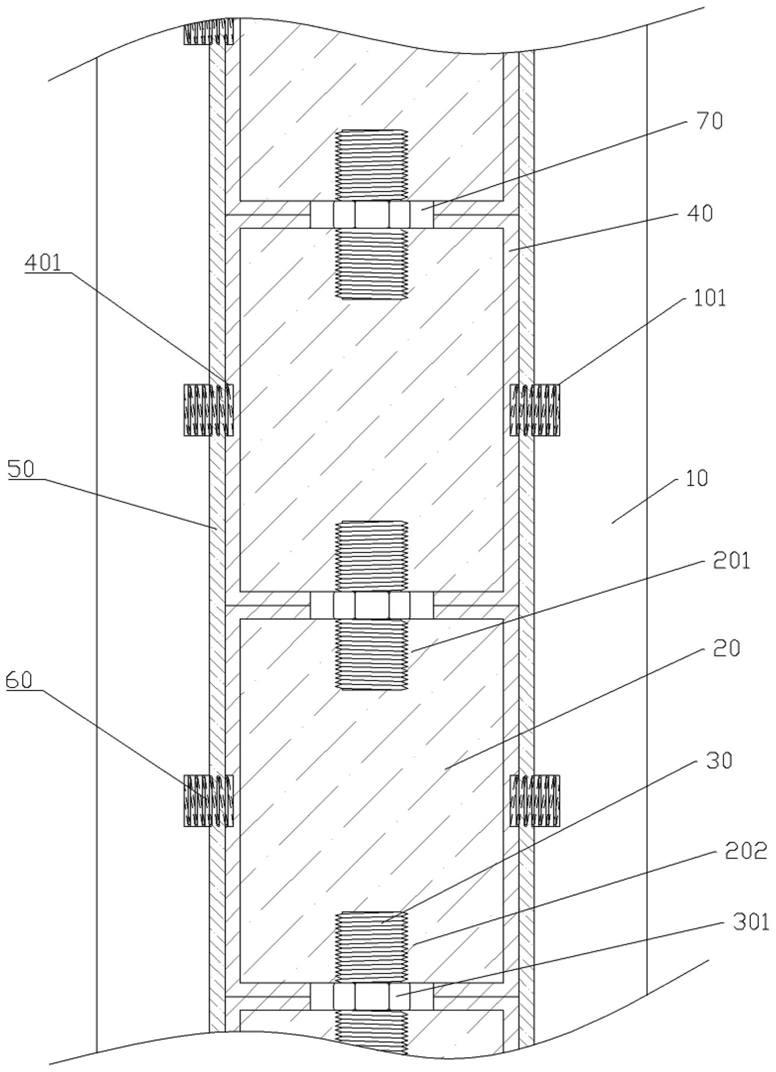

1.建筑抗震隔音墙板,包括两个相对设置的墙体层,其特征在于,还包括抗震单元,所述抗震单元包括粘合层、若干弹簧以及设置在两个墙体层之间的抗震层,所述粘合层设置在墙体层与抗震层之间,粘合层的一侧与墙体层固定连接,粘合层的另一侧与抗震层固定连接;所述弹簧水平设置,弹簧的一端与墙体层靠近粘合层一侧固定连接,弹簧的另一端与粘合层靠近墙体层的一侧固定连接。

2.根据权利要求1所述的建筑抗震隔音墙板,其特征在于,所述抗震层包括固定件和若干长方体状的安装块,所述安装块的一侧上设有供固定件插入的第一安装孔,安装块的另一侧上设有供固定件插入的第二安装孔,第一安装孔的轴线与第二安装孔的轴线共线。

3.根据权利要求2所述的建筑抗震隔音墙板,其特征在于,所述安装块为预制混凝土块。

4.根据权利要求2或3所述的建筑抗震隔音墙板,其特征在于,所述第一安装孔和第二安装孔均为螺纹孔,所述固定件为与第一安装孔和第二安装孔螺纹配合的双头螺栓,固定件的中部固定设置有螺帽。

5.根据权利要求4所述的建筑抗震隔音墙板,其特征在于,相邻两个所述安装块之间设有间隙,所述粘合层包括塑胶层和固定框,所述固定框可与相邻两个安装块卡扣连接,塑胶层的一侧与固定框固定安装,塑胶层的另一侧与墙体靠近塑胶层的一侧固定连接。

6.根据权利要求5所述的建筑抗震隔音墙板,其特征在于,相邻两个所述安装块之间的间隙宽度等于固定框厚度的两倍。

7.根据权利要求6所述的建筑抗震隔音墙板,其特征在于,所述固定框的端面与另一固定框的端面之间形成真空隔音腔。

8.根据权利要求5所述的建筑抗震隔音墙板,其特征在于,所述固定框远离安装块的一侧上设有第一安装槽,第一安装槽与安装块的中心处相对,所述墙体层靠近塑胶层的一侧上设有固定安装弹簧的第二安装槽,弹簧远离第二安装槽的一端穿过塑胶层与第一安装槽的内壁固定连接。

9.根据权利要求8所述的建筑抗震隔音墙板,其特征在于,所述第一安装槽的内壁上设有第一石墨层,所述弹簧与第一石墨层滑动接触。

10.根据权利要求9所述的建筑抗震隔音墙板,其特征在于,所述第二安装槽的内壁上设有第二石墨层,所述弹簧与第二石墨层滑动接触。
