专利号: 2019113305439
申请人: 安徽天晶模具科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

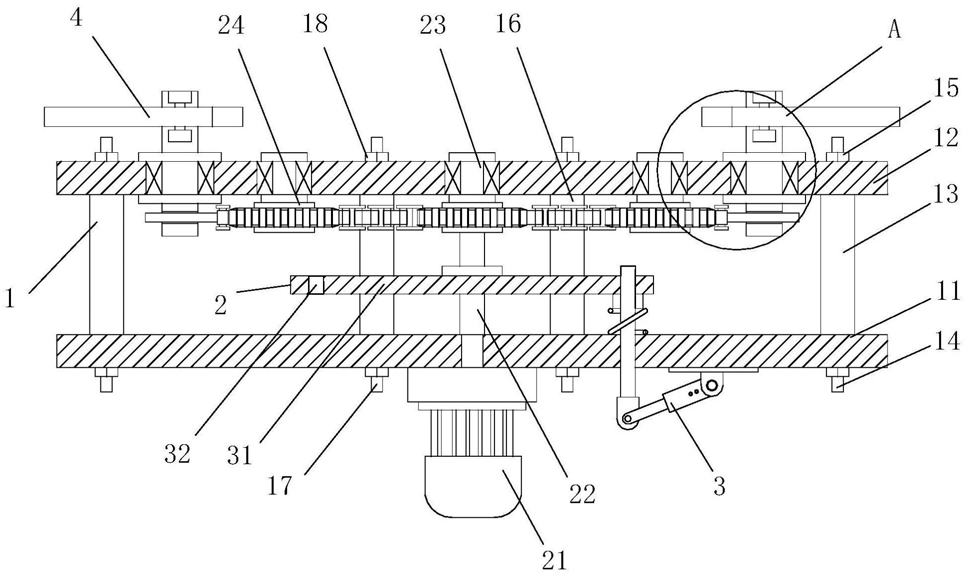

1.一种链式刀库,包括安装架(1)、驱动机构(2)、锁止机构(3)和刀夹(4),其特征在于,所述安装架(1)内安装有驱动机构(2),所述驱动机构(2)下侧连接有锁止机构(3),所述驱动机构(2)上安装有若干刀夹(4);所述安装架(1)包括底板(11)、外环板(12)、外连接筒(13)、一号螺杆(14)、一号螺母(15)、内连接筒(16)、二号螺杆(17)、二号螺母(18)和顶板(19),所述底板(11)的上方设有外环板(12)和顶板(19),所述外环板(12)套设在顶板(19)的外侧,所述外环板(12)和底板(11)之间设有若干外连接筒(13),所述外连接筒(13)内均套设有一号螺杆(14),所述一号螺杆(14)的两端分别穿过外环板(12)和底板(11)螺纹连接有一号螺母(15),所述顶板(19)和底板(11)之间设有若干内连接筒(16),所述内连接筒(16)内均套设有二号螺杆(17),所述二号螺杆(17)的两端分别穿过顶板(19)和底板(11)螺丝连接有二号螺母(18);

所述锁止机构(3)包括圆盘(31)、锁孔(32)、锁杆(33)、拨板(34)、一号弹簧(35)、一号铰接座(36)、电动伸缩杆(37)、二号铰接座(38)和滑轨(39),所述圆盘(31)固定套设在一号转轴(22)的外侧,所述圆盘(31)的边缘等距开设有若干锁孔(32),所述滑轨(39)螺丝固定在底板(11)的下侧,所述滑轨(39)内嵌设有二号铰接座(38),所述二号铰接座(38)固定连接有电动伸缩杆(37),所述滑轨(39)的一侧且位于底板(11)内嵌设有锁杆(33),所述锁杆(33)的底端固定连接有一号铰接座(36),所述锁杆(33)的外侧且位于底板(11)的上方固定套设有拨板(34),所述锁杆(33)的外侧且位于拨板(34)和底板(11)之间套设有一号弹簧(35);

所述刀夹(4)包括三号铰接座(41)、摆杆(42)、导杆(43)、限位筒(44)、滑板(45)、二号弹簧(46)、夹头(47)、半夹槽(48)、取件槽(49)和半圆槽(410),两个所述三号铰接座(41)对称设置在滑杆(27)的两侧,两个所述摆杆(42)分别与两个三号铰接座(41)铰接,所述摆杆(42)的一端设有夹头(47),所述摆杆(42)远离夹头(47)的一端均转动连接有导杆(43),两个所述导杆(43)之间设有限位筒(44),所述导杆(43)远离摆杆(42)的一端穿过限位筒(44)均固定连接有滑板(45),两个所述滑板(45)之间固定连接有二号弹簧(46),两个所述夹头(47)关于滑杆(27)对称设置,所述夹头(47)的相邻侧均开设有半夹槽(48),所述半夹槽(48)的底壁中部均开设有半圆槽(410),所述半夹槽(48)的顶壁中部均开设有取件槽(49)。

2.根据权利要求1所述的一种链式刀库,其特征在于:所述驱动机构(2)包括驱动电机(21)、一号转轴(22)、二号转轴(23)、链轮(24)、链条(25)、拨杆(26)、滑杆(27)、限位板(28)和插孔(29),若干所述二号转轴(23)依次嵌设在顶板(19)的边缘,所述二号转轴(23)通过轴承与顶板(19)转动连接,所述二号转轴(23)的下端均固定连接有链轮(24),若干所述链轮(24)之间传动连接有链条(25),所述链条(25)的链节上焊接有拨杆(26),所述驱动电机(21)螺丝固定在底板(11)的下侧中部,所述驱动电机(21)的输出轴穿过底板(11)固定连接有一号转轴(22),所述一号转轴(22)的顶端与其中一个链轮(24)固定连接,若干所述滑杆(27)均匀分布在外环板(12)和顶板(19)之间的环形间隙内,所述滑杆(27)的外侧且位于顶板(19)的上下两端均固定套设有限位板(28),所述滑杆(27)的底端外壁开设有插孔(29)。

3.根据权利要求1所述的一种链式刀库,其特征在于:所述外环板(12)和顶板(19)之间设有环形轨道,所述一号螺杆(14)和二号螺杆(17)的端部外壁设有外螺纹。

4.根据权利要求2所述的一种链式刀库,其特征在于:所述滑杆(27)与环形轨道内壁滑动连接,所述拨杆(26)远离链条(25)的一端插入相邻插孔(29)内;所述锁杆(33)的位置与锁孔(32)的位置相对应,所述二号铰接座(38)与滑轨(39)滑动连接;所述滑板(45)与限位筒(44)内壁滑动连接,两个所述夹头(47)之间安装有刀具。
