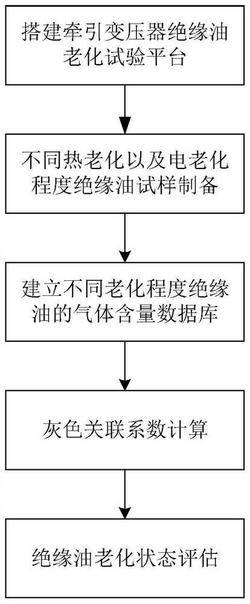

1.一种牵引变压器绝缘油老化状态评估方法,其特征在于,包括:第一步:制备n种不同热老化以及电老化程度绝缘油试样;
第二步:对n种不同热老化以及电老化程度绝缘油试样进行油色谱分析,得到每一种试样中m种气体的含量;所述m种气体为CH4、C2H2、C2H4、C2H6、H2、CO气体;
第三步:计算灰色关联系数,包括
3.1构造绝缘油试样的评价矩阵A,
A中的元素aij为第i种试样的第j种气体的含量,i=1,2·····n,j=1,
2·····m;
3.2对评价矩阵A归一化处理得到归一化评价矩阵B,归一化评价矩阵B中的元素bij如下:
3.3对待评估绝缘油进行油色谱分析,得到m种气体的含量,将待评估绝缘油的第j种气体含量向量记为b0j;
3.4计算灰色关联系数cij:
式中,ρ为分辨系数;
第四步:绝缘油老化状态评估,包括
4.1计算绝缘油试样中m种气体的权重,包括对评价矩阵A无量纲处理:
评价矩阵A的第i种试样第j种气体的信息熵eij为:第i种试样第j种气体权重βij为:
4.2计算关联度c0i:
式中,c0i表示待评估绝缘油与第i种绝缘油试样的关联度;
4.3选取关联度最大的绝缘油试样,以其热老化状态和电老化状态作为待评估绝缘油的老化状态。
2.一种牵引变压器绝缘油老化试验平台,其特征在于,包括试验箱(1),试验箱(1)底部设置有加热板(4);试验箱(1)内部还设置有由绝缘支架(11)支撑的板形电极(12),板形电极(12)的上方还设置有针形电极(6);板形电极(12)和针形电极(6)均位于绝缘油(9)内;板形电极(12)连接到高压发生装置(10)的地接线端,针形电极(6)通过高压套管(7)连接到高压发生装置(10)的高压输出端;高压发生装置(10)还连接到局部放电控制系统(5);还包括用于测量绝缘油(9)温度的第一温度传感器(3a)和第二温度传感器(3b);第一温度传感器(3a)、第二温度传感器(3b)和加热板(4)均连接到温度控制系统(2)。
