专利号: 2019113344293
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

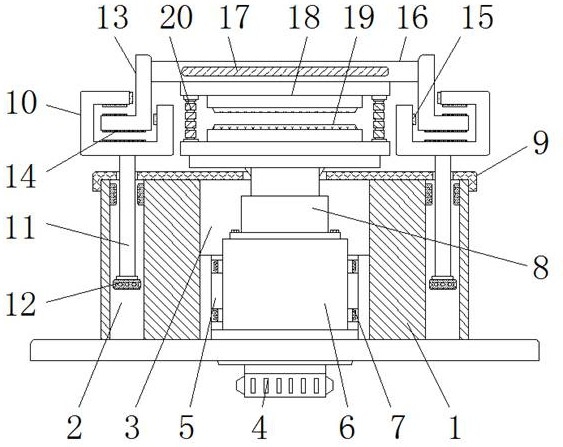

1.一种包括二自由度执行机构的自由度多方位微动台,包括底座(1)、液压杆(8)和微动台面(21),其特征在于:所述底座(1)的内部从外到内依次开设有导向腔(2)和定位腔(3),且底座(1)的底部固定安装有齿轮座(4),并且定位腔(3)的内部固定有第一音圈电机定子(5),所述第一音圈电机定子(5)的内部活动安装有第一音圈电机输出轴(6),且第一音圈电机定子(5)的内壁上固定安装有第一环形气浮垫(7),并且第一音圈电机输出轴(6)的端部螺栓连接有液压杆(8),所述底座(1)的顶部卡合安装有橡胶盖(9),且橡胶盖(9)的上方边缘处设置有定位件(10),并且定位件(10)的底部固定连接有定位杆(11),所述定位杆(11)的下端活动安装于导向腔(2)的内部,且定位杆(11)的端部外壁和导向腔(2)的内壁上均固定有第二环形气浮垫(12),所述定位件(10)的内部活动安装有导杆(13),且导杆(13)的端部和定位件(10)的内部均固定有第一永磁体(14),而且定位件(10)的端部嵌入固定有条形气浮垫(15),所述导杆(13)之间固定有第二音圈电机定子(16),且第二音圈电机定子(16)的中部固定连接有第二音圈电机输出轴(17)的一端,并且第二音圈电机定子(16)的底部中心处和液压杆(8)的端部均固定安装有陶瓷座(18),所述陶瓷座(18)的中部嵌入式安装有第二永磁体(19),且上下陶瓷座(18)的边缘处之间转动连接有连接件(20),所述底座(1)设置于微动台面(21)的顶部,且微动台面(21)的底部螺栓固定有固定杆(22),并且微动台面(21)的底部活动安装有齿轮环(23),而且微动台面(21)底部的齿轮环(23)边侧转动安装有电机齿轮轴(24);

所述导杆(13)设置为“L”字型结构,且导杆(13)的外壁与定位件(10)的内壁间留有间距,并且导杆(13)和定位件(10)构成滑动安装结构;

所述第一永磁体(14)嵌入式固定于导杆(13)和定位件(10)上,且导杆(13)和定位件(10)上的第一永磁体(14)朝向相对面的极性相异、第一永磁体(14)之间相吸设置;

所述第二音圈电机定子(16)和液压杆(8)上固定的陶瓷座(18)大小相同,且2个陶瓷座(18)竖向同轴分布,并且上下2个陶瓷座(18)上的第二永磁体(19)朝向相对面磁性相反、第二永磁体(19)之间相斥设置;

所述微动台面(21)上的底座(1)等角度均匀分布有3个,且底座(1)底部的齿轮座(4)与齿轮环(23)相互啮合连接,并且齿轮环(23)与微动台面(21)之间设置为同轴的相对转动结构。

2.根据权利要求1所述的一种包括二自由度执行机构的自由度多方位微动台,其特征在于:所述第一环形气浮垫(7)在第一音圈电机定子(5)的内壁上等间距固定,且第一环形气浮垫(7)的内壁与第一音圈电机输出轴(6)的外壁之间留有间隙。

3.根据权利要求1所述的一种包括二自由度执行机构的自由度多方位微动台,其特征在于:所述定位件(10)设置为钩状结构,且定位件(10)关于底座(1)的竖向中心轴线对称设置有2个,并且定位件(10)和定位杆(11)一一对应分布,而且定位杆(11)和导向腔(2)构成相对伸缩结构。

4.根据权利要求1所述的一种包括二自由度执行机构的自由度多方位微动台,其特征在于:所述连接件(20)与陶瓷座(18)之间设置为铰接的转动结构,且连接件(20)由连接管(2001)、连接杆(2002)和第三永磁体(2003)三部分设置,并且连接管(2001)和连接杆(2002)之间贯穿设置,而且连接管(2001)的端部内壁和连接杆(2002)的杆端均固定有第三永磁体(2003)。

5.根据权利要求4所述的一种包括二自由度执行机构的自由度多方位微动台,其特征在于:所述连接管(2001)和连接杆(2002)均为等间距均匀分布,且连接管(2001)和连接杆(2002)之间构成贯穿的相对伸缩结构,并且连接管(2001)和连接杆(2002)之间的第三永磁体(2003)磁性相斥设置。
