1.一种软包NiZn电池，其特征在于，其是将NiZn电池锌负极片、镍正极片用磺化膜隔开，加入6 M KOH凝胶电解液，最后封口制成的；

所述NiZn电池锌负极片是将ZnO/C纳米复合材料、导电剂、氢氧化钙、氧化铋和PTFE混合成浆料，将浆料涂覆在集流体上，烘干后压片得到的；

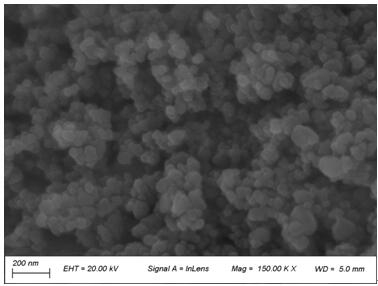

所述ZnO/C纳米复合材料的制备方法为：

（1）室温下，将Zn(NO3)2·6H2O溶解于去离子水中形成硝酸锌溶液；

（2）在Zn(NO3)2溶液中加入PVA，升温至90℃，搅拌至PVA完全溶解；

（3）将混合溶液降温至35℃，用1 M的盐酸溶液将混合液的pH值调为2，加入GA获得凝胶，将形成的凝胶放置在干燥箱中烘干；

（4）将烘干后的产物转移至高温管式炉中，于惰性气体保护下进行煅烧，煅烧时升温速率范围为2 10℃/min，煅烧温度在300 500℃，煅烧结束后保温1 4 h，降至室温即得到ZnO/~ ~ ~C纳米复合材料；

所得复合材料中ZnO和C的质量比为PVA完全碳化成碳与硝酸锌完全转化为ZnO的质量比，质量比的范围在1:5 10。

~

2.如权利要求1所述的一种软包NiZn电池，其特征在于，步骤（3）中，干燥箱的烘干温度为100 120℃。

~

3.如权利要求1所述的一种软包NiZn电池，其特征在于，步骤（4）中，惰性气体为氮气。

4.根据权利要求1所述的一种软包NiZn电池，其特征在于，制备NiZn电池锌负极片的各种材料的组成按重量百分比计算，ZnO/C纳米复合材料：导电剂：Bi2O3：Ca(OH)2：PTFE=82：

10：3：1：4。
